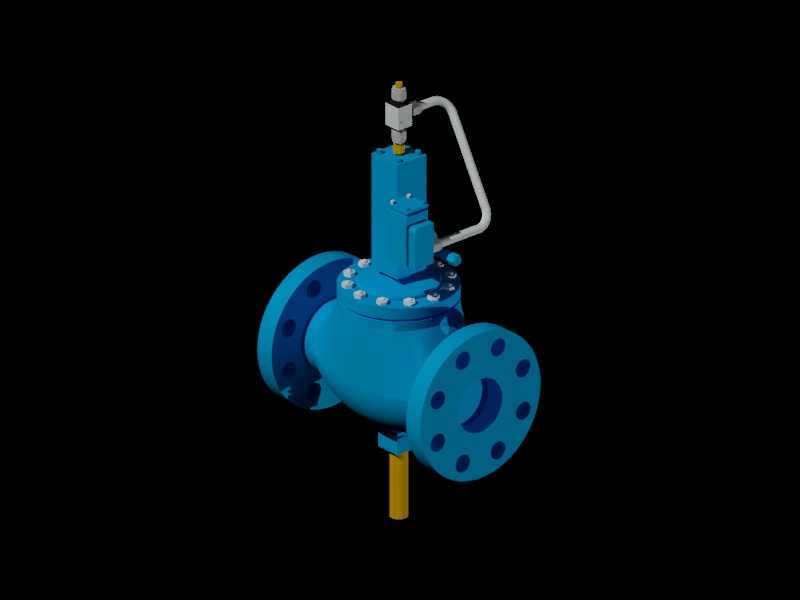

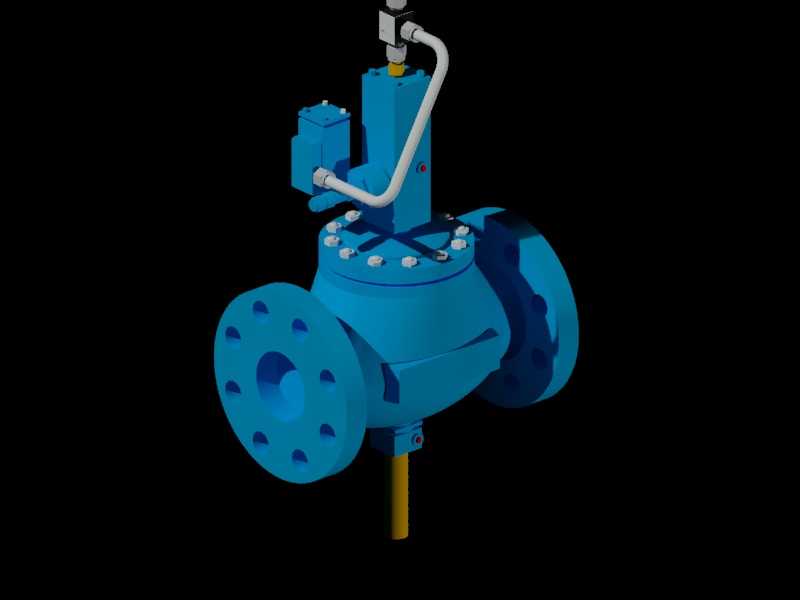

HON-721型2寸300磅级紧急切断阀结构设计

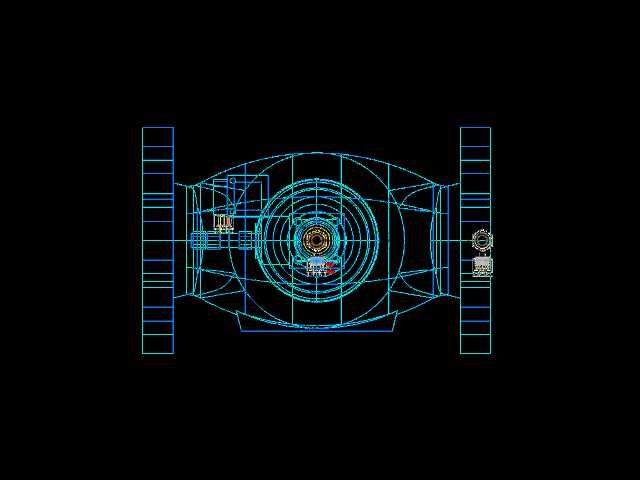

该款紧急关闭阀主要应用在油气输送、化工介质储运、燃气管网等存在高危介质输送的管路系统中，作为管路安全防护的核心截断部件，在管路出现压力异常、介质泄漏、火情等突发工况时，可快速完成流道截断，阻止介质持续泄漏引发次生安全事故。从结构设计来看，阀体采用对称式法兰连接布局，两侧法兰的螺栓孔位排布完全匹配同压力等级的管路法兰标准，安装时无需额外加工转接件，可直接与现有管路对接，法兰密封面采用突面结构，适配缠绕式垫片或金属环垫，满足高压工况下的密封可靠性要求。阀体中腔采用流线型流道设计，相较于直角转折流道，可大幅降低介质流经阀腔时的压损，减少湍流对阀体内壁的冲蚀，延长部件使用寿命。内部启闭件采用锥面密封结构，密封副配合精度经过严格管控，关闭状态下可实现零泄漏，满足高危介质输送的密封要求。执行端的结构布局充分考虑了现场安装空间，整体外轮廓的最大宽度由两侧法兰外沿决定，中腔部分的外径小于法兰密封面外径，安装时相邻管路部件不会出现干涉，阀杆的行程预留了足够的操作余量，无论是搭配手动紧急操作机构还是配套气动、液动执行器，都可实现快速启闭响应。在实际选型应用中，该阀可直接安装在储罐进出口、长输管线分段节点、车间介质入口等关键位置，安装时需保证阀杆处于垂直或水平可操作方位，预留足够的操作空间用于后期维护检修。设计过程中对壁厚进行了等强度校核，在介质压力波动、水锤冲击的工况下，阀体各部位应力均处于材料许用应力范围内，避免应力集中导致的阀体开裂风险。两侧的连接法兰厚度、螺栓孔中心距严格遵循对应压力等级的法兰标准，可直接替换同参数等级的同类型阀门，无需改动现有管路布局。阀腔内部的导向结构可保证启闭件升降过程中无卡滞，即使在长期处于常开状态、阀腔内部存在少量介质结垢的情况下，紧急触发时仍可顺畅完成关闭动作，不会出现卡涩失效的问题。密封面采用堆焊硬质合金处理，抗冲蚀、抗划伤性能优异，即使介质中含有少量固体颗粒，多次启闭后仍能保持可靠的密封性能。
