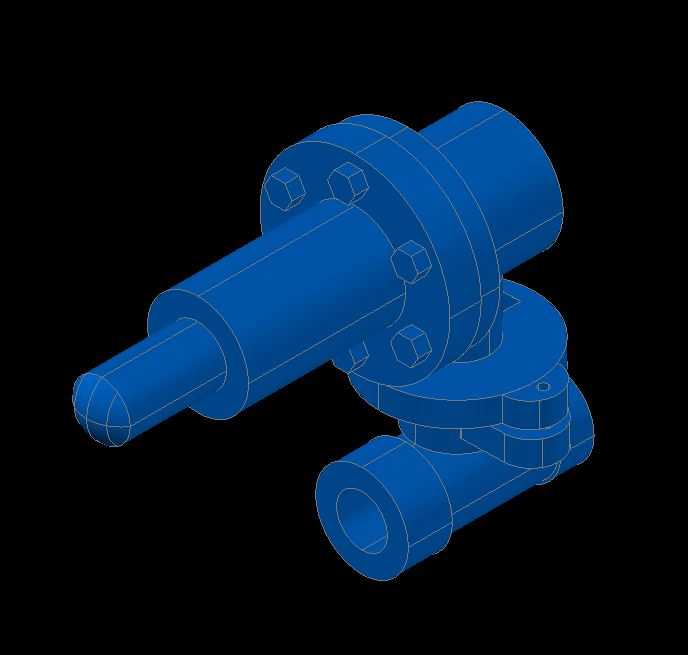

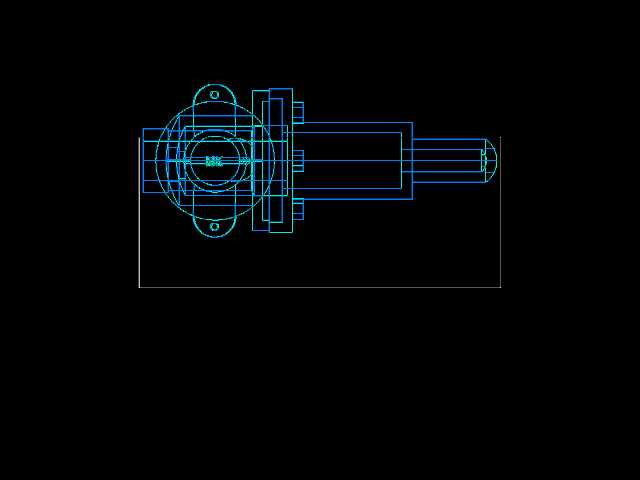

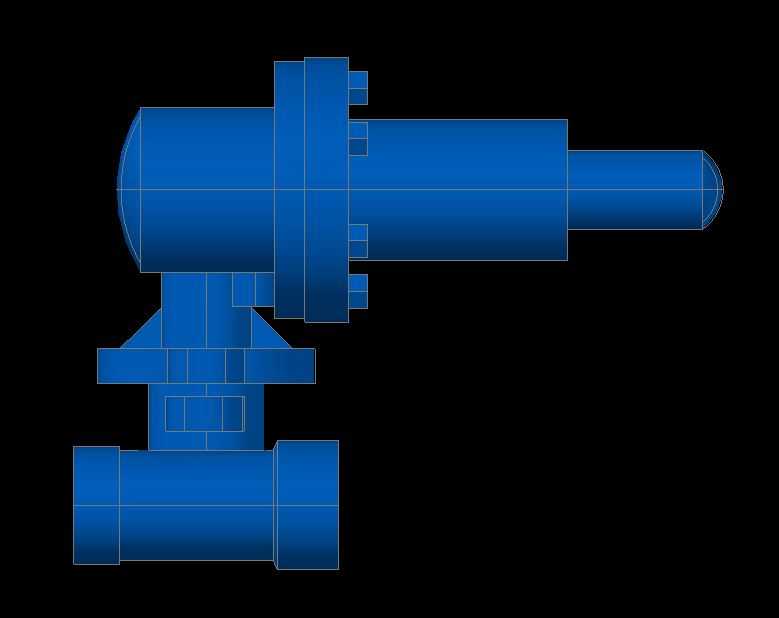

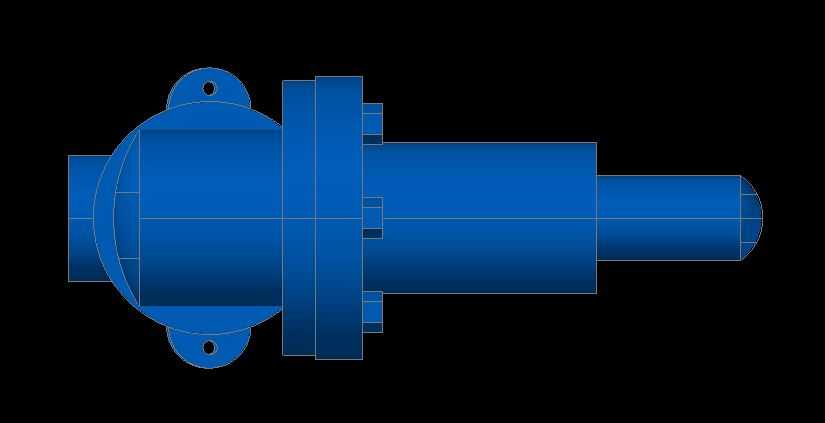

FNPT接口压力调节阀结构三维设计

在工业流体输送管网、小型工艺装置的流体压力管控环节，这类带FNPT螺纹接口的压力调节阀是管路系统里的核心调压元件，日常主要承担将上游高压流体调整至下游工况所需稳定压力的作用，避免下游管路、仪表、终端设备因为压力超限出现密封失效、元件损坏或者工艺参数偏离设定值的问题。从结构设计逻辑来看，这款阀采用了角式通径布局，相比直通式调节阀更适合管路转角位置的安装，不需要额外配置弯头转接件，能有效压缩管路安装所需的空间占比，减少管路接头数量也就降低了潜在的泄漏风险点。阀体上部的法兰压盖通过周向均布的六角螺栓实现紧固，这种设计一方面能给内部的阀芯、调压弹簧、密封组件提供足够的预紧压力，保证阀腔内部的密封可靠性，另一方面在需要检修更换内部易损件的时候，只需要拆卸这几颗螺栓就能打开阀盖，不需要整体切割或者拆卸管路连接段，现场维护的操作效率更高。下部的侧通接口和轴向的主通接口都采用FNPT内锥管螺纹设计，这种螺纹连接形式在中低压流体管路里应用非常广泛，锥面配合的自密封特性不需要额外加装过多密封垫片，只要在螺纹段缠绕合适的密封带就能实现可靠密封，安装时只需要使用普通管钳就能完成紧固作业，不需要专用的法兰对接工装，非常适合小型设备集成、现场改造类的项目使用。从安装边界来看，这款阀的轴向伸出段长度、侧通接口的中心距都经过了适配性设计，在常规1-2寸管径的支管路安装时，不会和周边的管路支架、邻近阀件产生安装干涉，阀杆的伸出长度预留了足够的执行器安装空间，不管是搭配手动调节手柄，还是后续改装加装气动、电动执行机构实现自动调压，都不需要额外加工转接结构。建模过程中对内部流道做了等径过渡处理，避免流道截面突变造成的流体紊流、压损过大问题，阀芯的导向段做了加长设计，能在阀瓣上下动作调节开度的时候保持稳定的对中度，减少长期运行过程中阀芯偏磨造成的内漏问题，法兰连接面的密封槽尺寸、螺栓孔的位置度都严格遵循管法兰的相关设计规范，能和同压力等级的标准法兰配件实现互换，不需要单独定制连接配件。
