带弯接结构的工业流体输送管路组件

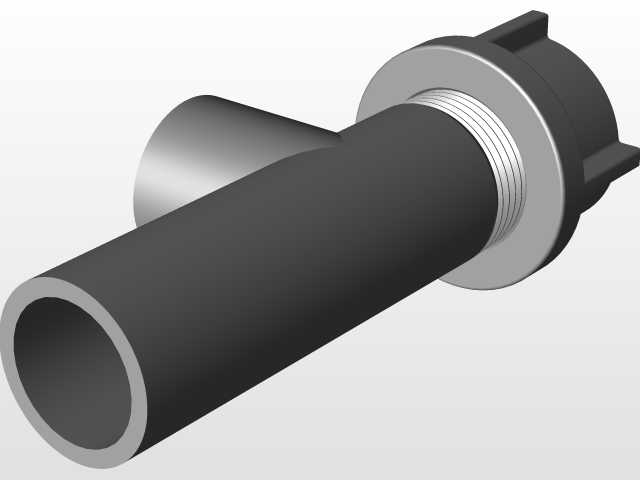

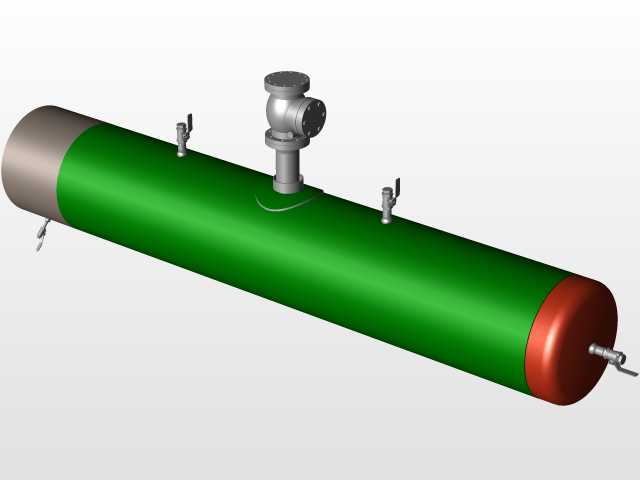

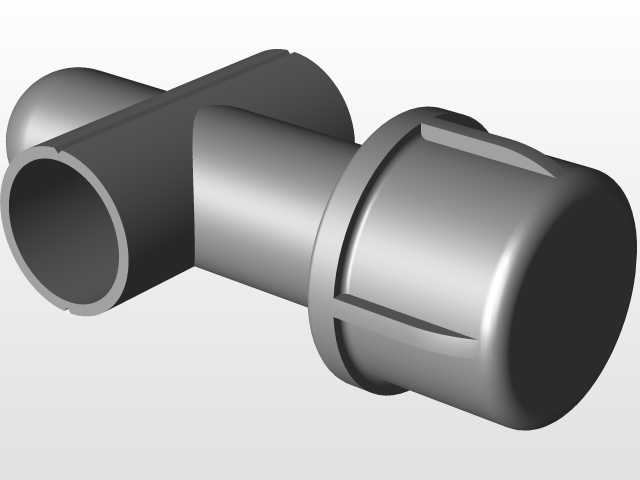

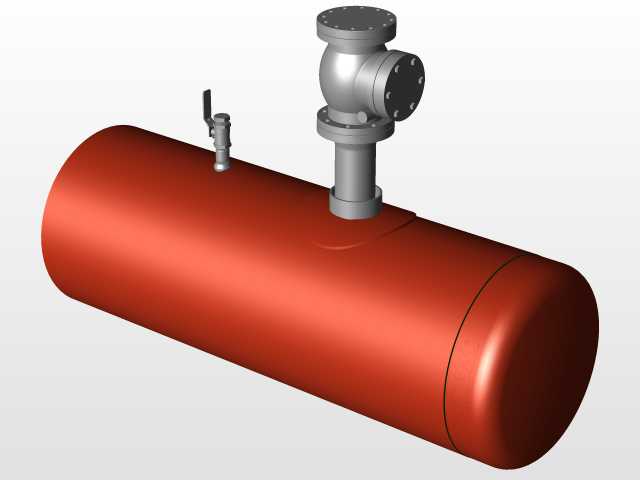

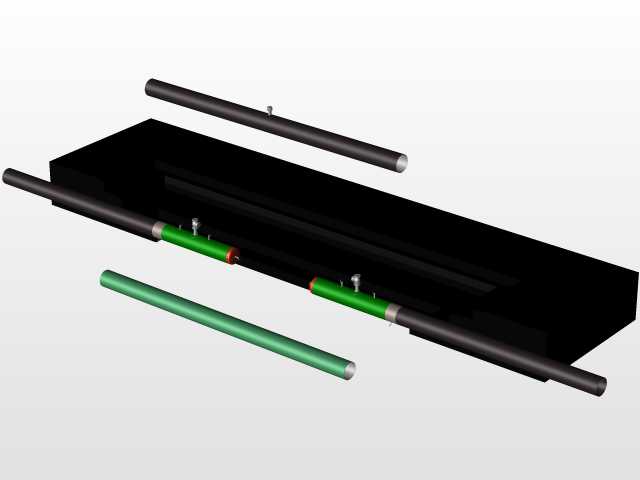

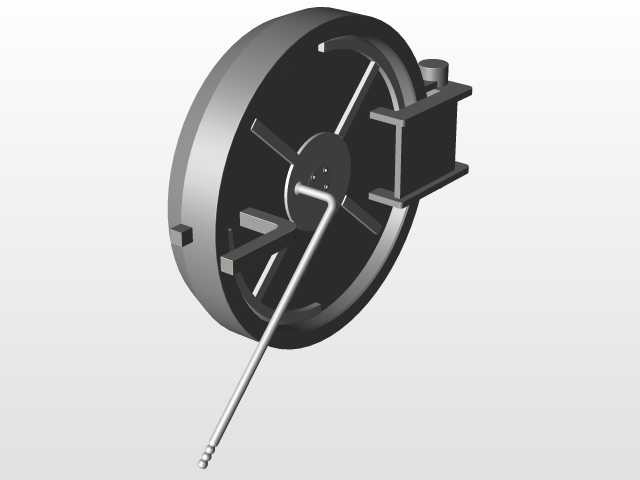

这套管路组件主要面向低压流体输送场景设计，常见于车间循环水系统、小型化工介质输送支路、设备冷却供排液回路的布设作业中，区别于标准定长管路，它整合了直段硬管、端部弯转接头、终端连接阀件，能适配设备接口与主管道存在高度差、水平偏移的安装场景，减少现场额外拼接管件的工作量。从结构设计逻辑来看，直段管体采用等径薄壁金属结构，管壁厚度适配1.6MPa以内的常规工作压力，既保证管路刚性，避免流体输送过程中产生谐振晃动，也控制了整体自重，降低安装支架的承重要求。两端的弯接部位采用圆弧过渡结构，转弯半径取管外径的1.5倍，这个参数是经过流阻校核确定的，既不会因为转弯半径过小造成流体局部压损骤增，也不会因为转弯半径过大占用过多安装空间，在狭小的设备夹层里布设时，能有效避开周边的线缆、其他管线与设备突出结构。终端的阀件采用焊接方式与管体连接，相比螺纹连接方式，焊接结构消除了螺纹配合的密封间隙，在输送有一定腐蚀性的水基介质、轻度油污介质时，不会出现接口渗漏的问题，阀件的操作手柄预留了足够的扳动空间，安装完成后不需要额外调整周边避让结构就能完成开关操作。在安装边界上，这套组件的直段长度可根据实际布设需求做截断调整，弯接部位的角度偏差控制在±0.5°以内，对接主管道时不需要反复校正同轴度，两端的连接端面做了平口处理，不管是对接法兰结构还是快插接头，都能保证端面贴合度，减少密封垫片的压缩不均问题。实际应用中，这类管路组件常被用在非标设备的外围流体回路搭建里，相比现场逐段切割、焊接、拼装管路，预制好的集成组件能把现场安装工时压缩六成以上，同时避免现场焊接作业带来的焊渣残留、焊缝不均等问题，管体内壁做了光滑处理，流体经过时不会出现明显的紊流，也不容易在管壁残留介质杂质，降低后期管路清洗的维护难度。设计过程中还考虑了管路的热胀冷缩余量，弯接部位的柔性结构能吸收一定范围的管路轴向形变，在输送介质温度存在0-80℃波动的场景下，不需要额外加装膨胀节就能避免管路应力变形，适配绝大多数工业现场的常规流体输送工况。
