NT100X埃姆蒂板式换热设备结构设计

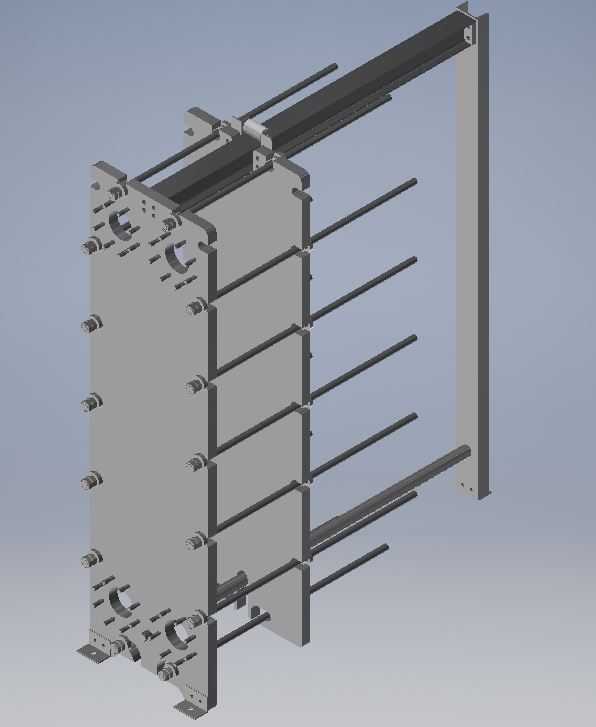

在化工、暖通、食品加工、集中供热等诸多工业场景里，换热环节的效率直接决定整条产线的能耗水平与运行稳定性，这款NT100X板式换热结构的设计，完全围绕紧凑安装空间下的高效传热需求展开。从结构布局来看，该设备采用框架式承载设计，固定压紧板与活动压紧板通过多根拉紧螺栓实现板片组的均匀压紧，上下导杆为活动压紧板与板片提供滑动导向，这种结构在后期维护时只需松开对应位置的拉紧螺栓，即可沿导杆滑开活动压紧板，逐片检查、更换板片密封垫，无需整体拆解外接管路，能大幅缩短现场检修的停机时长。设计阶段优先考虑了安装边界的适配性，整体框架的外接接口统一布置在固定压紧板侧，可直接对接现场的冷热介质管路，无需额外加装转接弯头，设备的整体厚度随板片数量调整，可根据实际换热量需求灵活增减板片组数，适配不同工况下的传热负荷。板片作为核心传热元件，采用冲压成型的波纹结构，相邻板片倒置装配后形成网状流道，能让冷热介质在较低流速下形成充分湍流，既提升传热系数，也能减少介质中杂质在板片表面的沉积结垢，降低长期运行的维护频次。拉紧螺栓的排布经过受力校核，沿压紧板四周均匀分布，拧紧过程中可保证板片组各位置受力一致，避免因局部压紧力不足出现介质串漏，或是压紧力过大导致板片变形、密封垫过度压缩失效的问题。上下导杆的截面尺寸经过刚度验算，在活动压紧板滑动、板片组压紧的全行程内不会出现挠曲变形，保证活动压紧板始终与固定压紧板保持平行，避免板片错位。设备的支撑脚设置在固定压紧板底部，安装时可直接固定在设备基础或钢架平台上，后端的导杆支撑柱可根据现场安装空间选择落地固定或是悬空布置，适配不同的厂房安装条件。在介质流道的设计上，板片角孔的位置经过流阻优化，介质进入板间流道时的分布更均匀，不会出现局部流道流量过低导致的换热死角，也能降低整体流阻，减少配套循环泵的扬程损耗。
