带弯折立式热管的散热基板结构设计

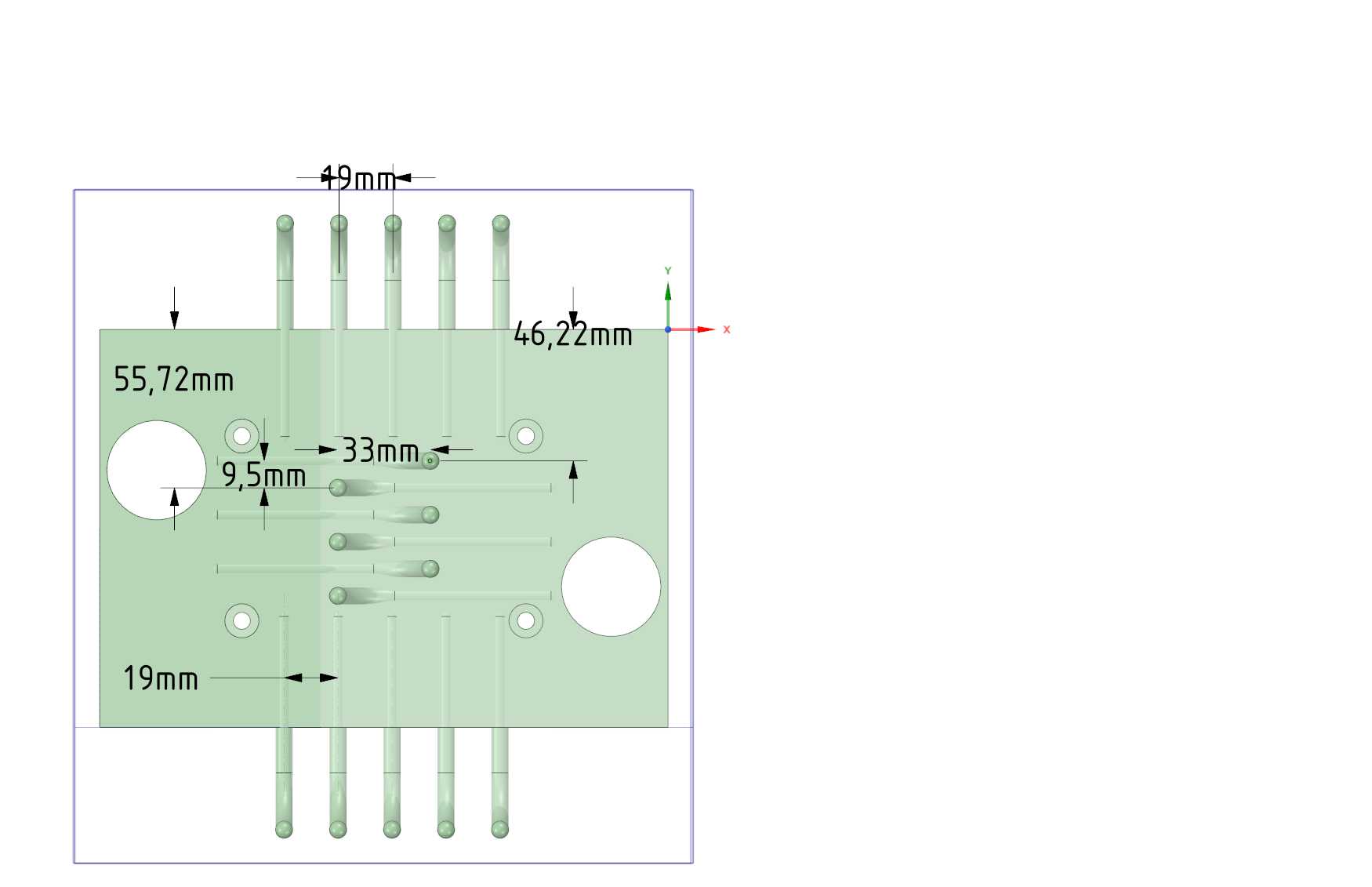

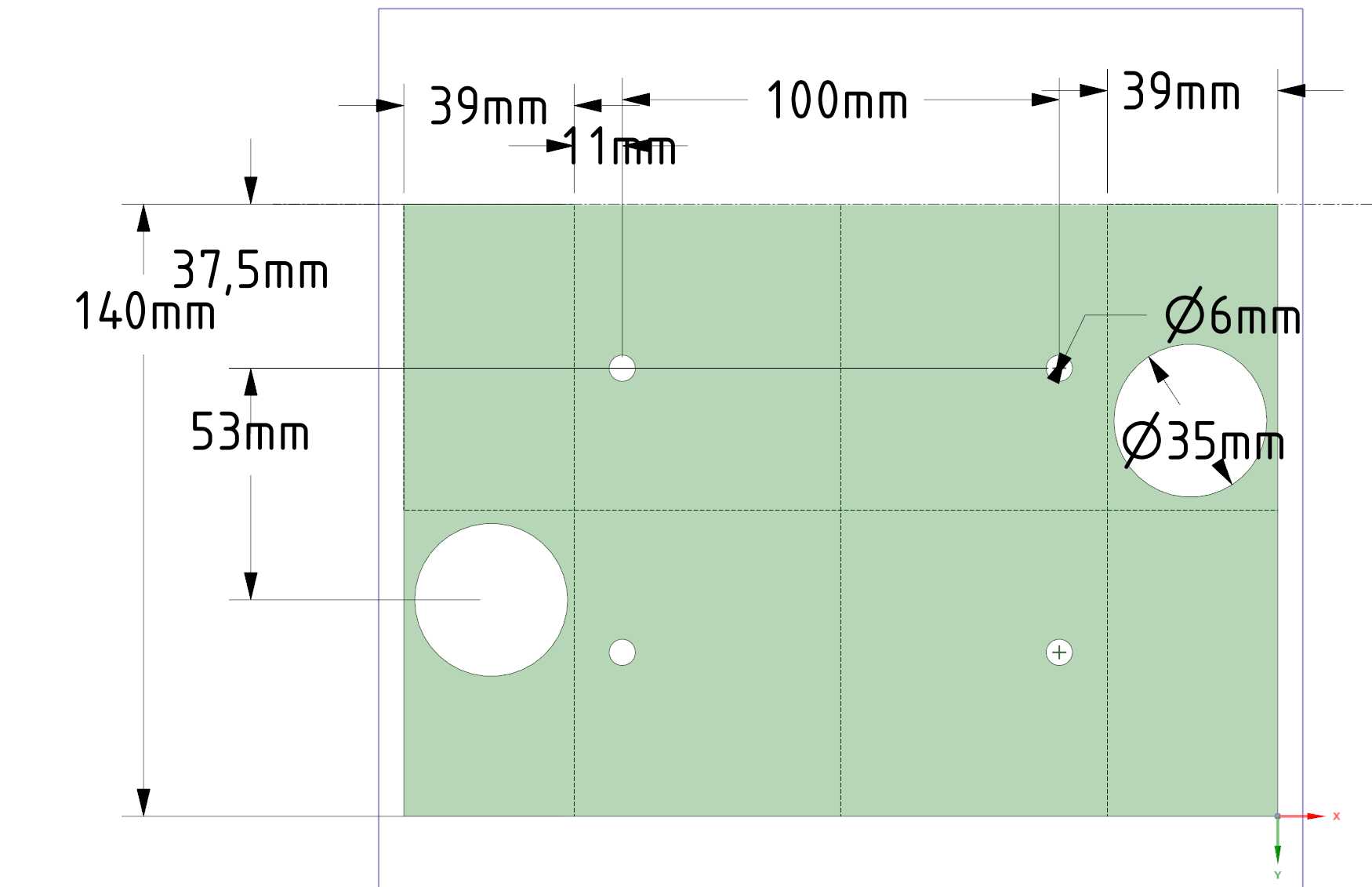

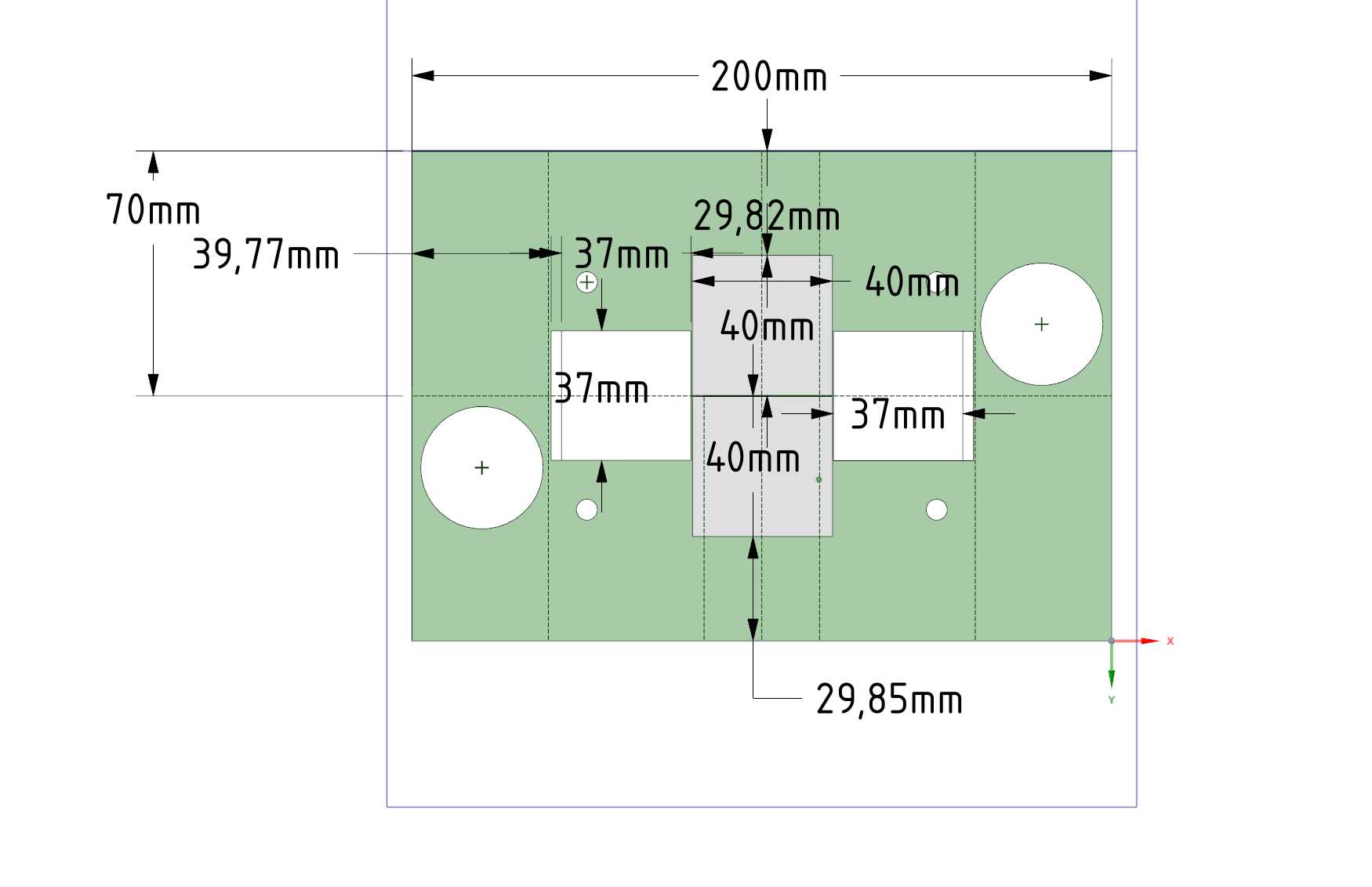

该结构核心为带多组弯折立式热管的散热基板，主要面向高功率密度电子器件、功率模块的散热场景，在工业伺服驱动、大功率电源模块、激光设备热源端的散热系统中应用广泛，承担将热源集中区域的热量快速均布并传导至后端散热鳍片或风冷/液冷回路的作用。基板本体采用平板式结构，板面预留多组安装定位孔，包含圆形通孔与沉孔结构，可直接匹配功率器件的安装孔位，安装时基板平面与热源发热面完全贴合，通过导热介质填充接触间隙降低接触热阻，板面的孔位公差按照常规功率器件安装标准设计，可适配主流TO封装、模块封装的功率器件安装需求，安装边界预留足够的锁付空间，不会与周边电路元件产生干涉。设计阶段针对热源分布做了热管排布优化，所有热管的蒸发段完全埋入基板内部，与基板材质紧密结合，避免热管与基板之间出现接触热阻，热管的弯折段采用大曲率圆弧过渡，避免弯折过程中管内毛细结构受损导致传热效率下降，立式布置的冷凝段垂直于基板平面，可直接穿入后续配套的散热鳍片孔位，无需额外转接结构。每根热管的排布位置对应基板下方的热源集中点，避免出现热量在基板局部堆积的问题，多根热管采用不等高布置，可适配不同高度的风道空间，在有限的安装高度内最大化热管冷凝段的有效换热面积，同时不等高结构可以打乱风冷场景下的气流边界层，提升气流与热管表面的换热效率。基板边缘做了倒角处理，避免安装过程中割伤操作人员或损坏周边线路，基板厚度根据热管埋入深度设计，既保证热管完全嵌入不外露，又控制整体重量不会过大。热管与基板的结合采用过盈压装加导热胶填充的工艺，在建模阶段就预留了压装导向锥面，方便生产过程中的装配作业，同时避免压装时热管出现偏斜导致冷凝段平行度超差，影响后续与鳍片的装配。该结构在设计时充分考虑了不同安装姿态下的重力对热管传热的影响，弯折角度经过反复校核，无论基板水平安装还是垂直安装，管内工质都能依靠毛细结构顺利回流，不会出现重力导致的传热极限下降问题，可适配设备内部不同的安装方位，无需针对安装角度额外调整结构。
