可拆式框架结构板式换热装置

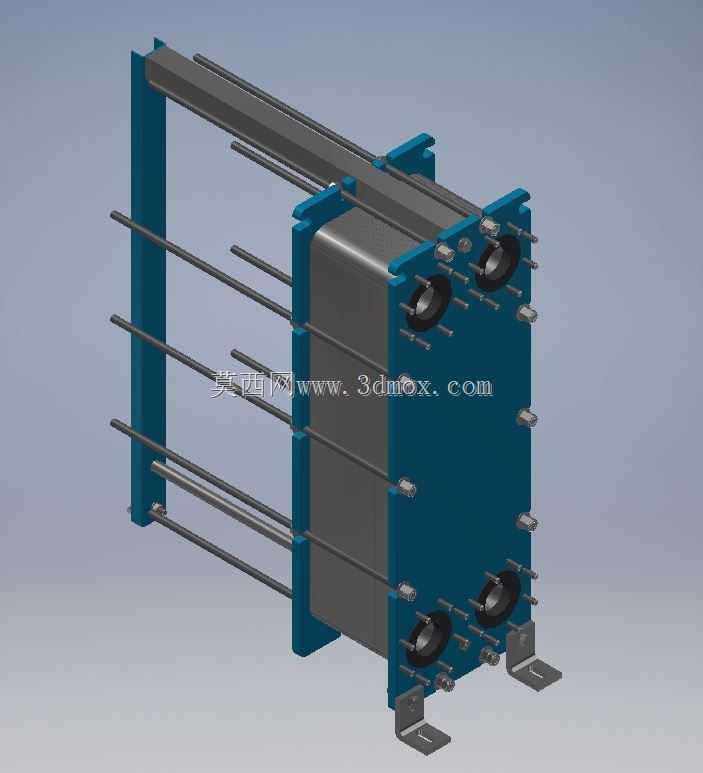

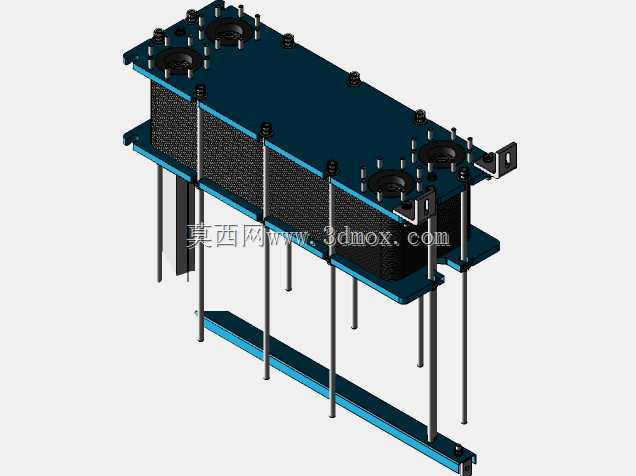

在化工、暖通、食品加工、电力配套等诸多工业场景里，换热环节的能效表现直接决定整套系统的运行成本，这款可拆式板式换热装置的结构设计，正是围绕紧凑安装、高效传热、便捷维护这几个核心工程需求展开的。从整体结构来看，该装置采用拉杆式压紧框架，两侧蓝色端板配合多根平行布置的拉紧螺杆，将叠装的金属换热板片牢牢夹持在中间，这种框架结构的优势在于安装时不需要额外做复杂的焊接固定，只需要通过调整螺杆的压紧力矩，就能保证板片之间的密封垫压缩量处于合理区间，避免流体串漏。板片叠装区域是设备的核心传热区，板片上压制的特殊波纹结构，能让冷热两种流体在各自的流道内形成强烈的湍流，哪怕在较低的流速下也能达到很高的传热系数，相比传统管壳式换热器，同等换热能力下的占地面积能缩减三分之二以上，非常适合厂房空间紧张的改造项目。设备的四个流体接口分别布置在两端的压紧端板上，同侧上下排布的接口设计，能让流体在板片间形成对角逆流的流道布置，最大化对数平均温差，进一步提升换热效率，接口处的法兰连接结构，能适配不同压力等级的工业管路，安装时只需要匹配对应管径的法兰螺栓即可完成对接，不需要对设备本体做二次加工。底部的两个安装支脚采用折弯钢板焊接结构，支脚上预留的长圆形安装孔，能抵消设备运行时因温度变化产生的热胀冷缩位移，避免管路连接处产生额外应力，安装时只需要将支脚固定在预制的混凝土基础或者型钢支架上，就能保证设备的运行稳定性。在维护场景下，这种拉杆式结构只需要松开拉紧螺杆，就可以逐片拆下换热板片进行清洗或者更换密封垫，不需要整体吊装拆解设备，对于处理含少量杂质流体、需要定期清理板片结垢的工况来说，能大幅缩短停机维护的时间。设计时还充分考虑了不同工况的适配性，通过增减换热板片的数量，就可以灵活调整设备的换热面积，不需要改动框架的主体结构，能覆盖从几十千瓦到数兆瓦的换热负荷需求，不管是暖通系统的水-水换热，还是工艺环节的液-液换热、汽-水换热场景，都能通过调整板片组合和密封材质来适配。框架的拉杆采用高强度碳钢材质做表面防腐处理，端板做了加厚设计，能承受最高1.6MPa的工作压力，满足绝大多数工业低压换热场景的压力要求，板片采用不锈钢材质冲压成型，能适配常规腐蚀性流体的换热需求，避免长期运行出现板片腐蚀穿孔的问题。
