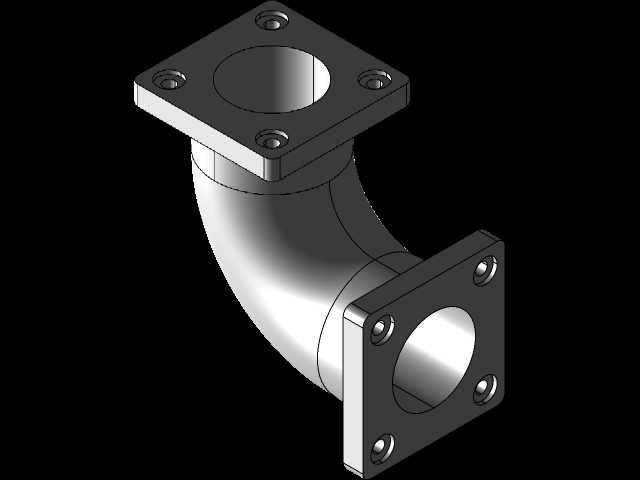

90度法兰式L型弯角管道接头结构

在工业管路系统搭建过程中，管路转向是无法避开的设计环节，这类两端带方形法兰安装面的90度弯角接头，主要用于常温常压下的流体管路直角转向接驳，常见于气动控制回路、低压给排水管路、小型化工流体输送支路、设备内部气路排布等场景，相比螺纹连接的弯头，法兰式固定的结构在设备长期运行产生振动的工况下，密封可靠性更有优势，不会因为持续振动出现螺纹松脱、密封失效漏液漏气的问题。从结构设计逻辑来看，这款接头的两端法兰采用对称式方形结构，每个法兰面均匀布置四个安装沉孔，安装时可适配对应规格的螺栓组件，沉孔设计能够让螺栓头部完全沉入法兰平面内，避免螺栓突出干涉周边其他管路或设备部件，安装时不需要额外预留螺栓头部的避让空间，对紧凑排布的设备内部管路十分友好。弯管部分采用等径圆弧过渡结构，转弯处的曲率半径经过优化，既不会因为曲率过小造成流体流经时阻力陡增，也不会因为曲率过大导致整体安装占用空间超标，流体在转弯处能够顺着圆弧壁面平缓转向，减少局部湍流产生的振动与噪音，同时也能降低流体中杂质在转弯处沉积堵塞的概率。安装边界方面，两端法兰的安装面保持严格的垂直公差，安装后两段接驳管路可保持精准的90度垂直走向，不会因为法兰面角度偏差造成管路安装应力，长期使用下也不会因为应力集中导致接头焊缝或者法兰密封面出现渗漏。法兰密封面采用平面结构，可适配橡胶平垫片、聚四氟乙烯垫片等多种常用密封垫片，不需要加工特殊的密封槽，降低了配件采购与加工成本，日常维护更换垫片也十分便捷。弯管主体与两端法兰采用一体成型结构，没有额外的拼接焊缝，整体结构强度更高，能够承受管路内的常规压力波动，不会在拼接位置出现开裂失效的问题。在设备选型适配时，只需要确认两端法兰的安装孔距、通径尺寸与待接驳管路的法兰参数匹配，就可以直接安装使用，不需要额外制作过渡转接件，能够有效缩短管路系统的装配周期，在非标自动化设备、小型实验装置、民用管路改造等场景都有较高的适配性。建模过程中需要重点管控弯管部分的壁厚均匀性，避免转弯处壁厚不均导致局部承压能力不足，同时要保证四个安装孔的位置度公差，确保现场安装时螺栓能够顺利穿入，不需要现场扩孔调整。
