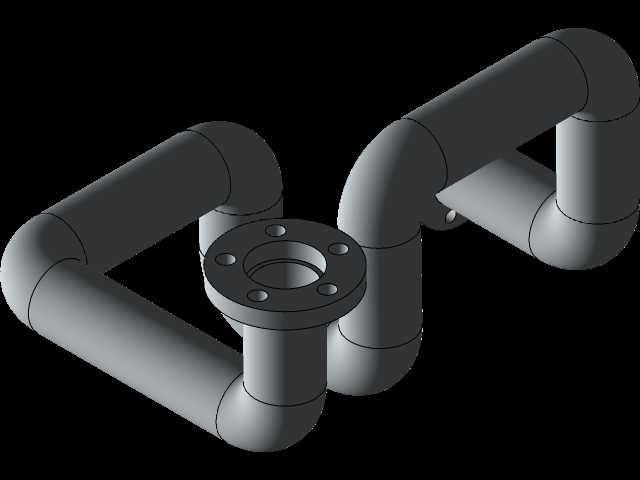

带法兰连通弯管组合管路结构

这套管路结构主要面向化工流体输送、车间循环水排布、小型液压站油路搭建这类需要多向流体转向连通的场景，在实际产线布局里，经常会遇到设备接口位置错位、管线需要绕开设备主体或操作通道的情况，这类组合弯管搭配法兰接口的结构，刚好能解决非直线点位的流体连通需求，不需要额外拼接多段零散管件，减少现场装配的焊缝或接头数量，降低流体泄漏的风险。从功能特性来看，整段管路通过多个90度弯管实现空间走向的折返，一端集成带螺栓孔的平法兰结构，法兰端面的密封面预留了足够的压紧余量，能和对应通径的设备法兰、管路法兰直接对接，弯管段的弯曲半径做了等径处理，不会因为转向造成通径突变，避免流体经过时产生过大的压损或紊流，对于输送黏度较高的液压油、冷却循环水这类介质，能保证流速稳定，减少管路内部的介质残留。设计过程中首先要确认对接端法兰的安装孔位分布，保证孔位和对接端的螺栓孔完全对中，避免安装时出现螺栓无法穿入的问题，弯管段的排布要提前核算安装边界，整体弯折后的外轮廓尺寸要适配现场的安装空间，不能和周边的设备支架、操作面板产生干涉，每一段弯管的衔接处做了平滑过渡，没有突兀的棱角，既减少流体阻力，也能避免管路内部应力集中，在长期带压运行的工况下降低焊缝开裂的概率。安装时要注意法兰端面的密封垫片要完全覆盖通径区域，螺栓对角逐步压紧，避免法兰偏斜造成密封失效，管路整体的支撑点要设置在弯管衔接的刚性位置，不要让法兰端承受过多的管路自重，防止长期运行后法兰接口变形渗漏。这类组合管路相比零散管件拼接的结构，整体刚性更好，安装时不需要现场反复调整弯管角度，能有效缩短现场管线施工的周期，在中小型设备的流体系统集成场景里实用性很强。
