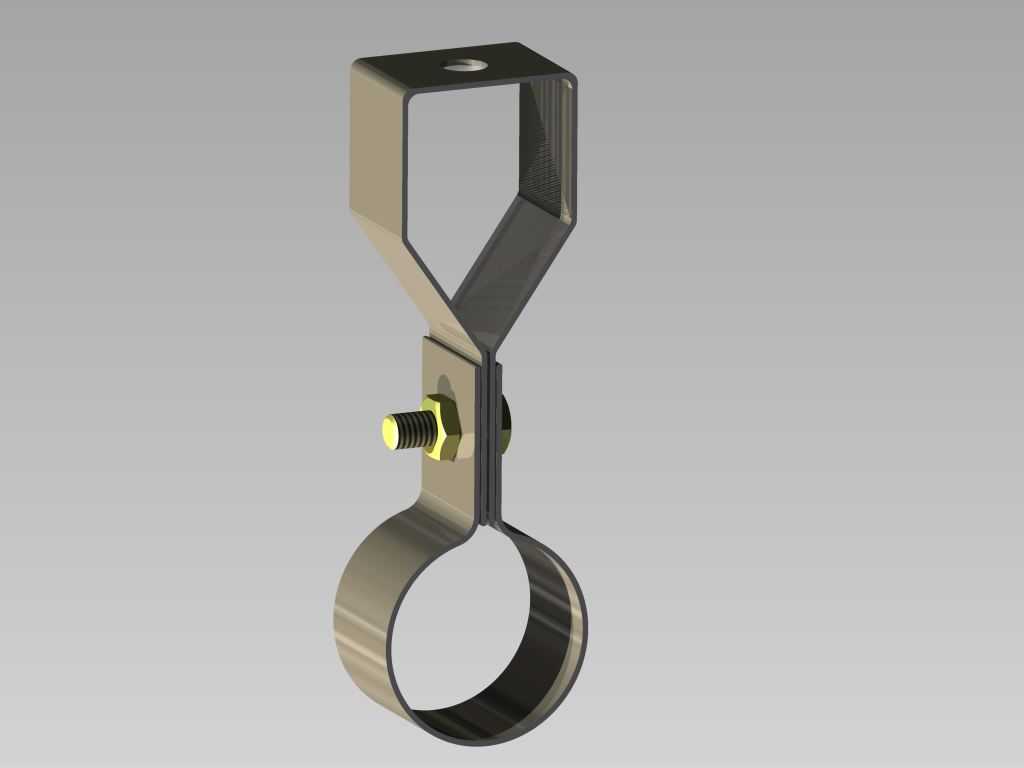

1英寸规格克莱姆式管道吊挂固定夹结构

这类吊挂管夹常应用在建筑机电安装、工业设备管路排布场景中，主要用来固定公称直径1英寸的圆形管线，不管是给排水支管、压缩空气管路、低压线缆穿线管，都能通过这类构件完成顶面吊挂固定，避免管线长期悬空出现形变、位移、接口松脱的问题。从结构设计来看，整体采用上下分体的铰接式布局，上部为弯折成型的矩形挂耳，挂耳顶面预留安装孔，可直接穿螺栓固定在顶面预埋的吊装基座、C型钢槽或者混凝土膨胀螺栓上，挂耳的弯折角度经过反复校核，能保证下部抱环自然下垂时保持垂直状态，不会出现管线倾斜偏移的问题。下部是整圆式抱环结构，抱环的开口处通过螺栓、螺母组件实现锁紧，安装时先松开侧边的锁紧螺母，将抱环卡入待固定的管线外壁，再逐步拧紧螺母，就能让抱环内壁均匀贴合管线外壁，不会出现局部应力集中压伤薄壁管线的情况，铰接位置的铆接轴预留了微小的活动间隙，允许管线在温度变化产生热胀冷缩时出现微小的角度偏转，避免硬连接状态下应力拉扯损坏管线接口。安装边界方面，上部挂耳的安装孔位适配常规的M8-M10吊装螺栓，抱环锁紧后的内径刚好匹配1英寸管线的外径公差范围，整体安装完成后，从挂耳顶面到抱环最底端的垂直距离控制在紧凑范围内，不会占用过多的吊顶夹层空间，对于管线排布密集、安装净空有限的场景非常友好。设计时特意将抱环的边缘做了圆弧翻边处理，没有尖锐的冲切毛刺，一方面能避免安装时划伤施工人员，另一方面也不会割伤管线外层的保温层或者防腐涂层，侧边的锁紧螺栓采用标准外六角规格，现场施工时用普通扳手或者套筒工具就能完成锁紧操作，不需要配备特殊的专用安装工具，能有效提升现场的安装效率。整体构件采用金属板材冲压弯折成型，没有多余的焊接工序，部件一致性好，批量生产时的成本控制优势明显，铰接位置的转动阻尼经过调校，既不会过松导致抱环随意晃动，也不会过紧导致安装时无法调整角度，在长期承重状态下也不会出现铰接松脱、抱环下坠的问题，完全能满足常规室内管线吊挂的承重要求。
