DN50规格伞形防雨通风风帽结构设计

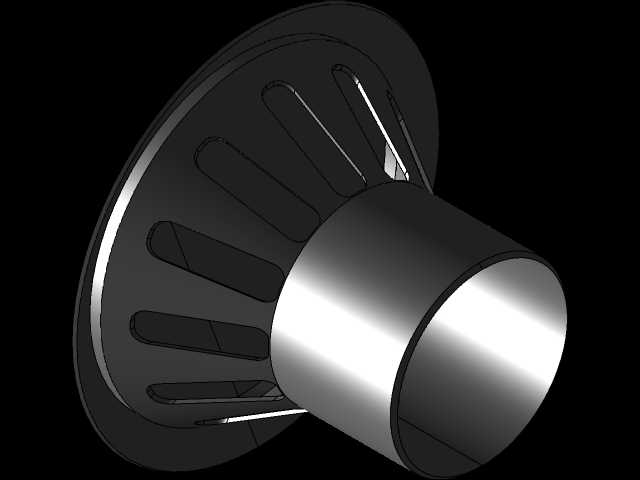

这款伞形通风风帽主要适配公称通径50mm的竖向通风管道，多用于民用建筑屋面排风、小型工业车间竖向排气、配套设备通风管路末端的室外敞口位置，核心作用是在保障管路排气通畅的前提下，阻挡室外雨水、落叶、飞絮等杂物落入通风管道内部，避免管路堵塞、雨水倒灌引发的通风失效、管内锈蚀等问题。从结构设计来看，顶部采用四坡尖顶的伞形罩结构，坡面倾斜角度经过测算，能够让落在罩体表面的雨水快速沿坡面滑落至风帽外侧，不会顺着罩边渗入下方的管口位置；伞罩下方的支撑段采用均匀分布的竖向长条形镂空格栅设计，格栅的排布间距经过考量，既能够保证足够的通风过流面积，让管道内的气流可以顺畅从格栅间隙向四周扩散排出，不会因为风帽的遮挡造成管路排风阻力过大，又能阻挡体积较大的杂物、鸟类进入管道内部，兼顾通风效率与防护效果。下部的圆柱段为与通风管道对接的安装段，内径与DN50规格的管道外径匹配，安装时可直接套接在竖向伸出屋面或墙面的管道端部，根据现场安装需求可采用抱箍紧固、铆钉固定或者密封胶填缝的方式完成连接，安装边界清晰，不需要额外加工复杂的转接配件，适配常规的金属通风管、PVC通风管等多种材质的同规格管路。在实际工程应用中，这类小通径的通风风帽常被用于住宅厨卫竖向排气道的屋面末端、小型厂房的工位局部排风管道出口、配电箱柜的通风散热管路出口等场景，相比直敞口的管路末端，加装该风帽后能够有效降低室外风倒灌的概率，伞形的顶部结构能够在室外侧向刮风时，对管口形成遮挡，避免气流直接灌入管道影响排风效果，同时格栅的竖向长条设计不容易积灰，日常维护仅需要定期清理格栅间隙附着的絮状杂物即可，不需要频繁拆解维护。设计过程中针对风帽的整体高度做了优化，伞罩的外延尺寸超出下部筒体的外径足够距离，保证雨水下落时不会滴落到筒体与管道的对接缝隙位置，支撑格栅的筋条宽度经过受力校核，在满足镂空通风面积的前提下，具备足够的结构强度，能够承受常规的屋面积雪荷载、大风天气的风压冲击，不会出现罩体变形、格栅断裂的问题，整体结构没有多余的复杂曲面，加工成型难度低，无论是采用金属板材冲压焊接还是塑料注塑成型都能够快速实现量产，适配不同成本预算的工程选型需求。
