管道安装作业用台式管道夹持钳结构

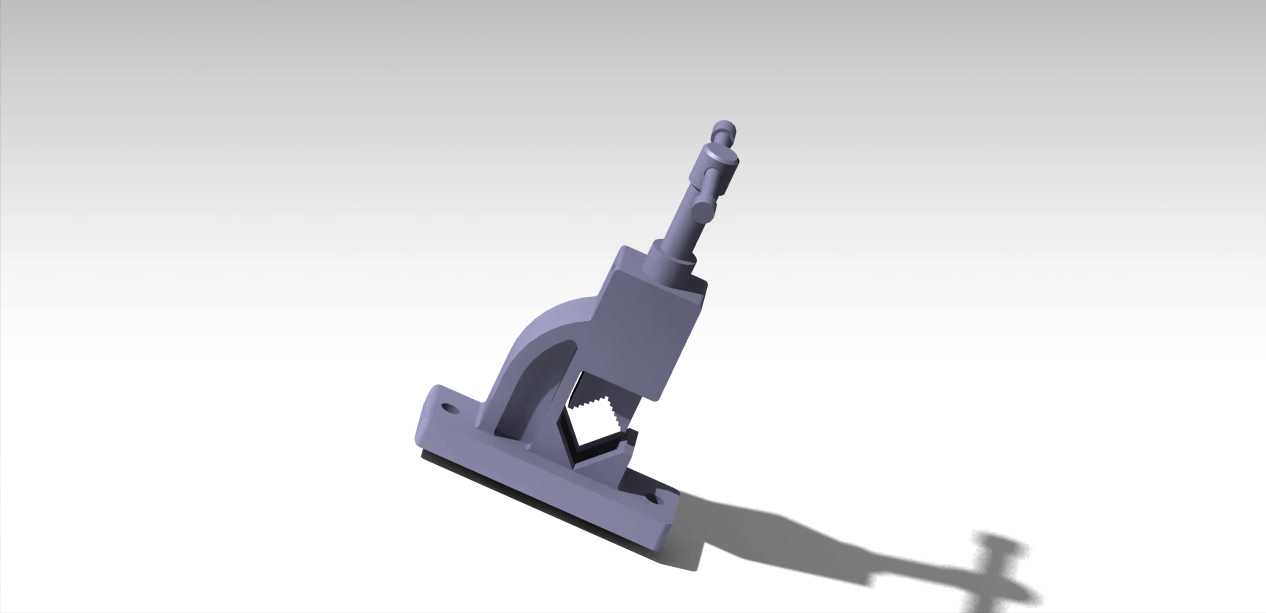

在民用给排水施工、工业管路铺设、卫浴设备安装的现场作业环节，管道夹持类工具是管路对接、套丝、切割工序中必不可少的辅助工装，这款台式结构的管道钳，区别于传统手持式管钳的操作逻辑，采用基座固定的安装形式，可将待加工管道牢牢锁定在作业工位上，避免手持操作时的晃动偏差，大幅提升套丝、切口工序的加工精度。从结构设计逻辑来看，钳体采用C型开放式机架布局，基座预留两个对称的安装孔位，可通过螺栓将整体钳具固定在工作台、移动施工架的台面上，安装孔的中心距适配常规五金工作台的预留孔位，无需额外打孔改造即可完成装夹固定，基座底部做了加厚处理，在承受较大夹紧力矩时不会出现形变翘边。钳口部分采用两个对称的半圆咬合结构，钳口内侧加工有连续的三角齿纹，齿纹做了淬火硬化处理，咬合金属管道、PVC管道时不会出现打滑脱开的问题，钳口的开合范围覆盖常规家装、工业管路的常用管径，从四分小管到两寸主管都能实现稳定夹持，操作时通过上方的压杆带动楔形锁紧机构下行，将管道压入半圆钳口内，楔形结构具备自锁特性，管道受到的反向扭矩越大，锁紧力会同步提升，不会因为作业过程中的振动出现松脱。压杆的操作行程做了优化设计，单手即可完成下压锁紧与抬升解锁的动作，在连续批量的管道加工作业中，能有效降低操作人员的劳动强度，钳体的活动部件之间预留了合理的配合间隙，长期在多粉尘、潮湿的施工环境下使用，也不会因为锈迹、碎屑卡滞导致操作失灵。钳身整体采用铸铁一体铸造成型，关键受力部位做了加强筋结构设计，在承受最大夹紧力矩时，机架的形变量控制在允许范围内，不会因为长期受力出现钳口错位的问题。和手持式管钳相比，这种台式管道钳不需要操作人员持续施加握力来维持夹紧状态，管道固定后操作人员可以双手操作套丝机、割刀等加工工具，作业安全性更高，尤其适合在固定工位的管道预制加工作业场景中使用，比如施工现场的管道预制区、卫浴安装门店的加工工位，都可以搭配这款钳具完成管道预处理作业。钳体的外露金属表面做了喷塑处理，能抵御施工场景中常见的水渍、油污腐蚀，延长工具的使用寿命，活动铰接位置预留了注油孔，定期加注润滑脂即可维持操作的顺畅度，日常维护成本极低。
