不锈钢ANS法兰接头管件结构设计

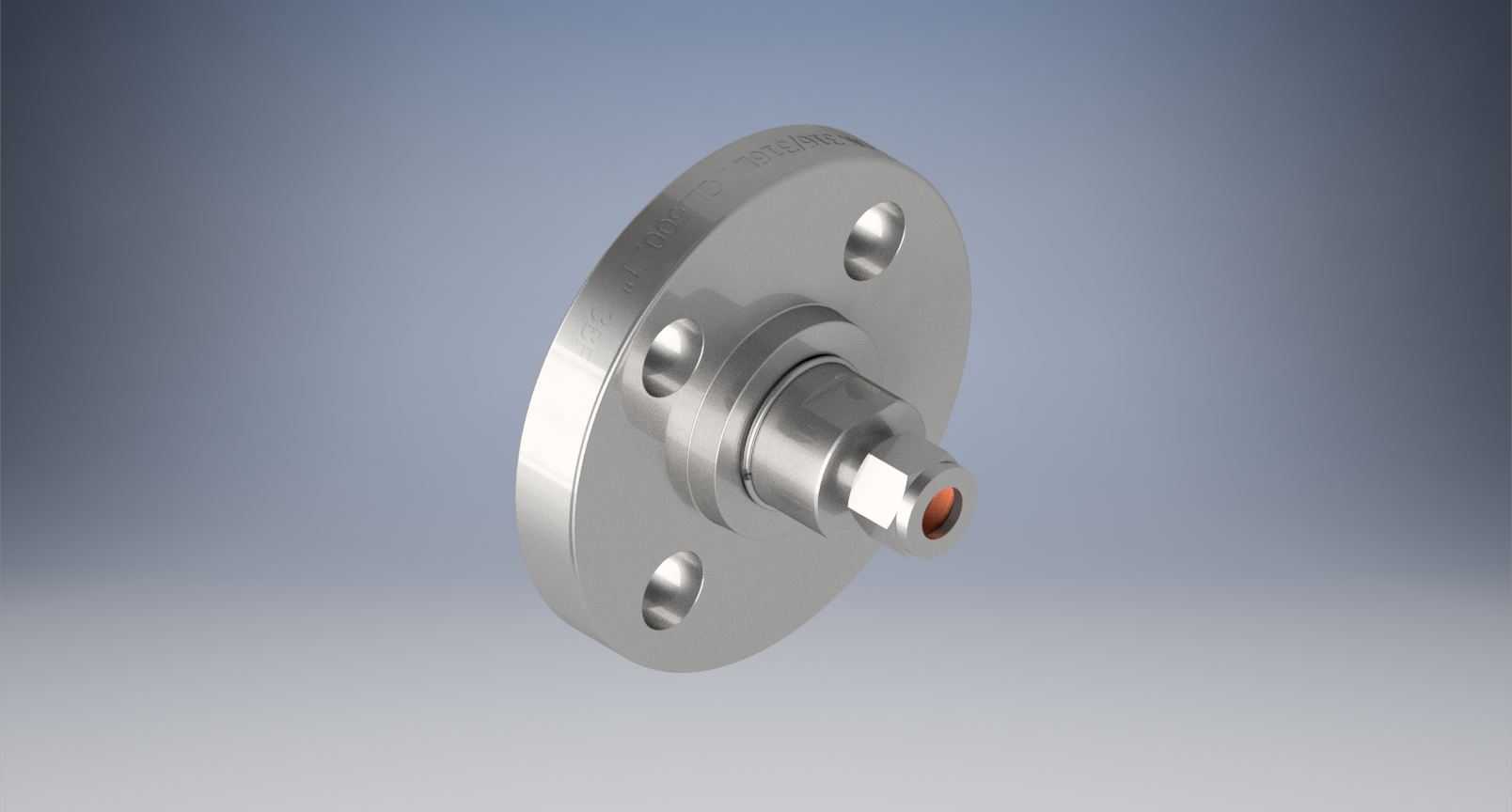

在化工流体输送、高压气路测试台、半导体特气供应系统的管路搭建场景里，这类带法兰基座的接头是实现刚性管路与柔性管路、不同通径管路转接的核心连接件，日常选型时经常会遇到管路通径匹配、压力等级对应、安装空间受限的问题，这款接头的结构设计刚好覆盖了NPS1英寸法兰端与1/2英寸外螺纹端的转接需求，适配600级压力工况的使用要求。从结构设计逻辑来看，法兰端采用三螺栓孔均布的圆形法兰盘结构，螺栓孔的位置度公差控制在±0.1mm以内，安装时不需要额外调整角度，三个紧固点即可实现法兰面与对接法兰的均匀压紧，法兰密封面采用突面结构，配合金属缠绕垫或者PTFE垫片就能实现可靠的静密封，避免高压工况下的介质渗漏。接头主体的过渡段采用圆弧平滑过渡，没有尖锐的应力集中棱角，在长期承受管路振动、压力脉冲的工况下，能有效降低应力集中带来的断裂风险，接头端部的连接端采用Hy-Lok标准的卡套连接结构，适配1/2英寸的不锈钢卡套管，安装时只需要按照标准扭矩拧紧螺母，就能实现卡套对管壁的咬合密封，不需要额外焊接，现场安装维护的效率更高。从安装边界尺寸来看，法兰盘的外径控制在适配1英寸Class600法兰的标准尺寸范围内，整体轴向长度经过优化，在狭窄的设备面板、阀岛安装空间里也能顺利布置，不会和周边的阀件、管路产生干涉，法兰盘的厚度经过强度校核，在600级额定压力下，法兰盘的变形量控制在密封要求的允许范围内，不会因为法兰翘曲导致密封失效。接头整体采用不锈钢材质加工，表面经过钝化处理，具备不错的耐腐蚀性能，能适配大多数工业流体介质的输送需求，不管是纯水系统、低压液压油路还是普通的压缩空气管路，都能稳定使用。建模过程中对各个配合面的尺寸公差做了对应标注，卡套连接端的锥面角度、螺纹精度、法兰密封面的平面度都按照实际加工要求做了还原，导入装配体时可以直接用来做管路布局的干涉检查，也能用来生成工程图指导加工，对接头的密封性能做受力仿真时，模型的各个特征完整，不需要额外补全结构就能直接划分网格开展仿真计算，在做设备的管路BOM统计时，也能直接提取对应的规格参数，不需要反复核对实物尺寸。
