输送带清洗系统专用柱状喷雾喷嘴

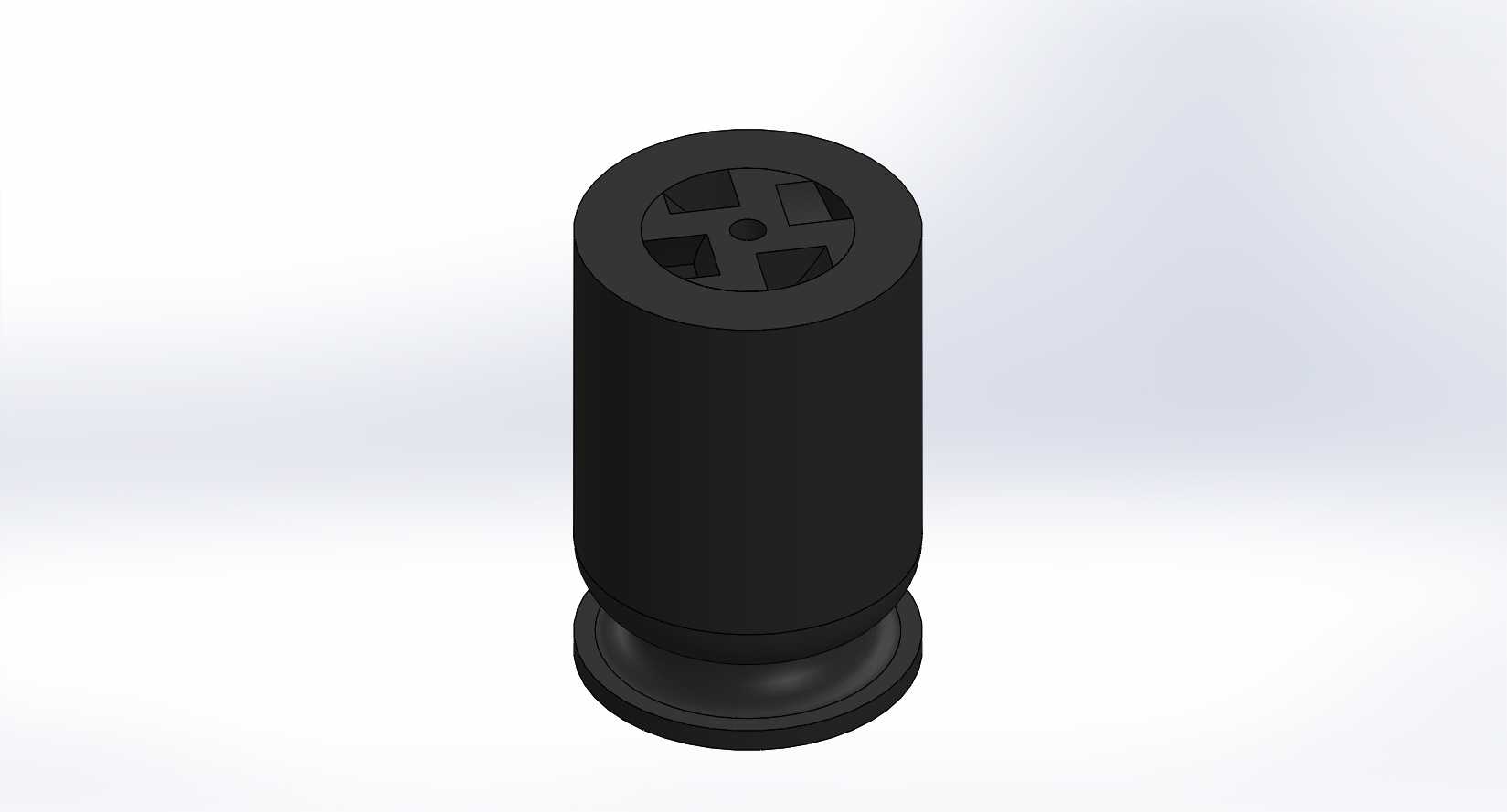

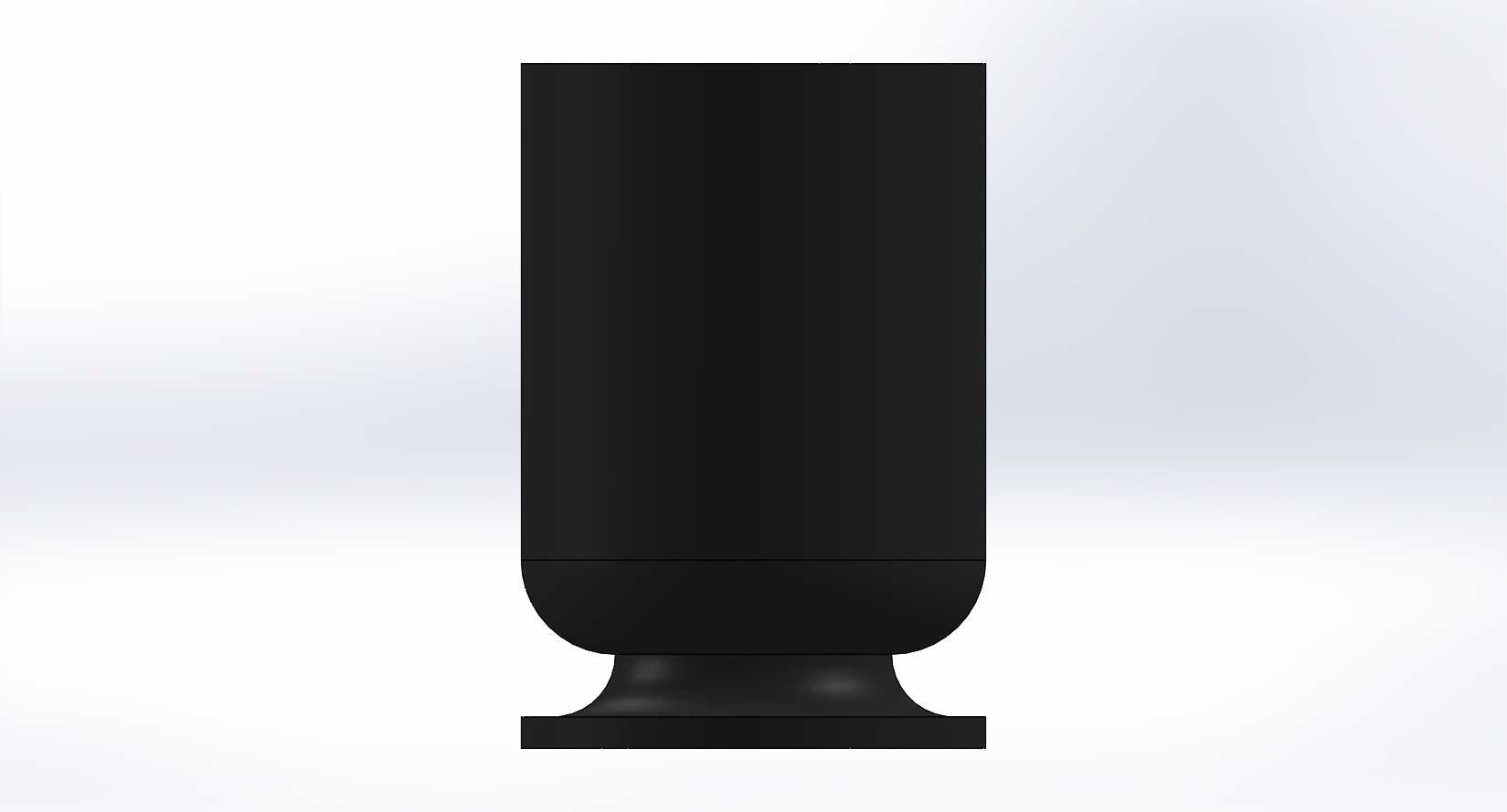

这款柱状结构的喷雾部件，主要配套各类带式输送设备的在线清洗工位使用，在食品加工、物流分拣、矿产输送这类需要持续保持输送带工作面洁净的场景中，能稳定完成定向喷淋作业。从结构设计来看，整体采用直筒加底部法兰定位的构型，主体段为等直径圆柱结构，顶部开设十字形导流槽作为喷流出液通道，底部的扩径凸台作为安装定位基准，能直接嵌入输送线清洗架的对应安装孔位，不需要额外设计复杂的转接固定结构，现场拆装更换的操作门槛很低。设计阶段优先考虑了喷淋覆盖的均匀性，顶部十字导流槽的开槽深度与槽道宽度经过匹配计算，当清洗介质以额定压力通入内腔时，能形成覆盖对应宽度输送带面的扇形喷雾面，不会出现局部喷淋盲区，也不会因为射流过于集中冲损输送带表层的防滑材质。安装边界方面，主体圆柱段的外径与常规清洗架的安装孔位公差匹配，底部凸台的直径比主体段大出固定差值，安装时凸台端面直接贴合安装架的定位面，轴向定位尺寸固定，不需要反复调整喷口与输送带面的间距，只要按照预设孔位装配就能保证喷淋角度与覆盖范围符合设计要求。内腔采用等径通流结构，没有多余的节流台阶，能减少清洗介质中的杂质滞留堵塞的概率，适配含有少量颗粒物的循环清洗水工况，降低日常运维的疏通频次。整体外形没有尖锐的外凸结构，安装后不会与运转的输送带边部、托辊部件发生运动干涉，在狭长的清洗舱内部也能灵活布置，可根据输送带的宽度并排布置多个该部件，拼接形成完整的喷淋覆盖带，满足不同宽度规格输送线的清洗需求。
