API650标准拱顶储油罐体结构设计

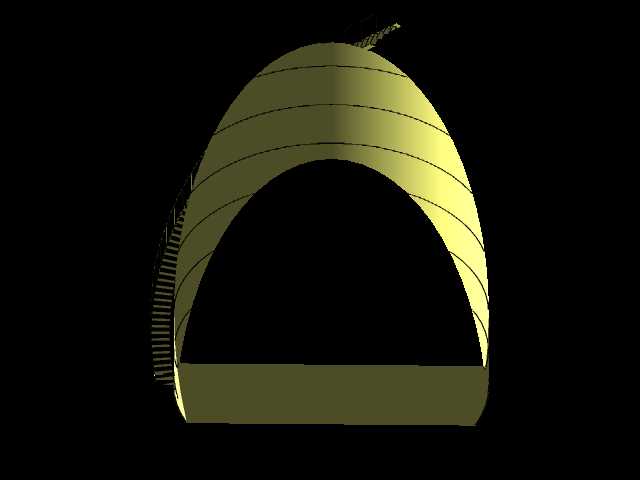

拱顶储油罐是石油储运、炼化场站、油料中转库中应用最广泛的常压存储设备，这类储罐多用于存储常温常压下饱和蒸气压较低的轻质油料、润滑油品及性质稳定的化工介质，在中小型油库、企业内部供油站、港口油料暂存区的配置占比极高。该模型参照API650标准的相关设计要求构建，整体采用自支撑式拱顶结构，罐顶为球面壳形态，无需额外内部支撑构件即可承受顶部载荷与外部风压、雨雪荷载，能最大化利用罐内有效存储容积，减少内部构件对介质进出、清罐作业的干扰。设计过程中优先考虑了罐体受力的均匀性，罐壁采用变厚度设计思路，从罐底到罐顶根据液柱静压力的梯度变化逐步调整壁板厚度，在满足环向应力校核要求的前提下尽可能降低整体耗材用量，罐壁与罐底的连接位置采用大圆弧过渡结构，有效降低该区域的应力集中系数，避免长期充放液过程中焊缝位置出现疲劳损伤。罐底边缘板与中幅板的搭接结构在模型中做了完整还原，边缘板厚度大于中幅板，适配基础沉降带来的附加应力，拱顶与罐壁的连接采用包边角钢强化结构，既可以传递拱顶的径向推力，也能为顶部附件安装提供可靠的支撑基准。从安装边界来看，这类储罐对基础的不均匀沉降量有明确要求，模型预留了罐底与环墙基础的安装配合面，罐壁底部的接地端子、顶部的呼吸阀安装接口、侧壁的人孔与进出油接管位置都做了结构预留，方便后续设计人员在此基础上配接相关工艺管线与安全附件。实际工程应用中，这类储罐的设计需要充分考虑介质腐蚀性、场地抗震设防烈度、场区风荷载等外部条件，模型的壳体曲面曲率、壁板分带尺寸都经过几何校验，可直接用于方案阶段的场地布置模拟、工程量估算，也能作为后续详细设计阶段的结构校核基准，帮助设计人员快速完成储罐整体布局的可视化验证，减少前期方案沟通中的理解偏差。
