工业流体管路用线性调压调节装置结构

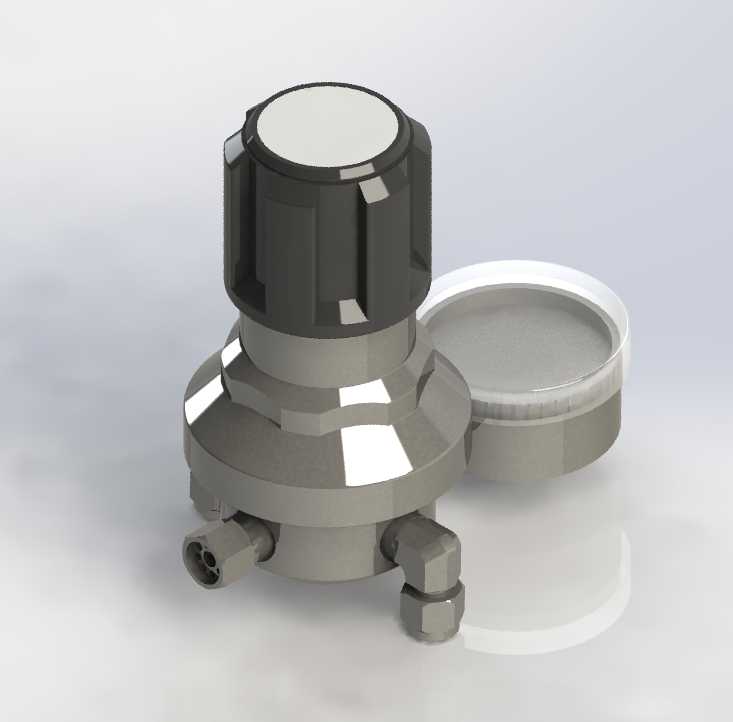

这款线性调节装置主要面向小流量精密流体输送场景设计，常见于实验室气路、半导体工艺管路、小型化工配料系统、医用气体终端等对压力输出稳定性要求较高的工位，核心作用是将上游输入的波动流体压力稳定在设定输出值，避免压力突变对后端精密仪表、反应腔体或计量元件造成冲击损伤。从结构设计来看，装置顶部采用带防滑棱的旋钮式调节结构，旋钮外圈做了等距分布的止滑凸台，即便操作人员佩戴丁腈防护手套也能精准转动调节，旋钮顶面为平面设计，可粘贴压力刻度标识方便快速对位设定值。主体阀身采用一体式锻压成型的不锈钢基体，下部对称布置两个侧出式管路接口，接口采用外螺纹卡套连接形式，适配常规6mm、8mm外径的硬管或软管安装，接口位置做了加厚凸台处理，避免管路安装拧紧时阀体受力开裂。阀体与调节旋钮之间设置了多级密封结构，采用氟橡胶O型圈搭配PTFE导向环，既保证调节动作的顺滑度，又能在0-1MPa工作压力区间实现零外泄漏，适配惰性气体、弱腐蚀性液体等多种介质。设计阶段充分考虑了安装边界约束，整体主体最大外径控制在80mm以内，顶部旋钮直径45mm，阀体总高度不含接口为72mm，侧接口中心距阀体底部安装面高度为18mm，可直接固定在1.5mm厚的安装面板上，面板开孔尺寸仅需50mm即可完成嵌入式安装，不会占用过多柜内安装空间。装置旁附带的透明护罩为输出端防尘结构，设备停机闲置时可罩在输出接口上，避免环境中的粉尘、水汽进入阀腔造成内部阀芯卡滞。内部阀芯采用直动式线性调压结构，阀芯行程与旋钮转动角度呈线性对应关系，调节过程中压力输出无阶跃跳变，压力回差控制在2%FS以内，可满足小流量工况下的连续精密调压需求。建模过程中对所有配合面做了公差匹配，旋钮与阀盖的配合间隙控制在0.1-0.2mm，既保证转动无卡滞，又不会出现晃动偏斜，接口螺纹采用标准公制细牙螺纹，可直接与市面常规管路配件互换，无需额外定制转接件。
