LCM10型流量计工业外观结构设计

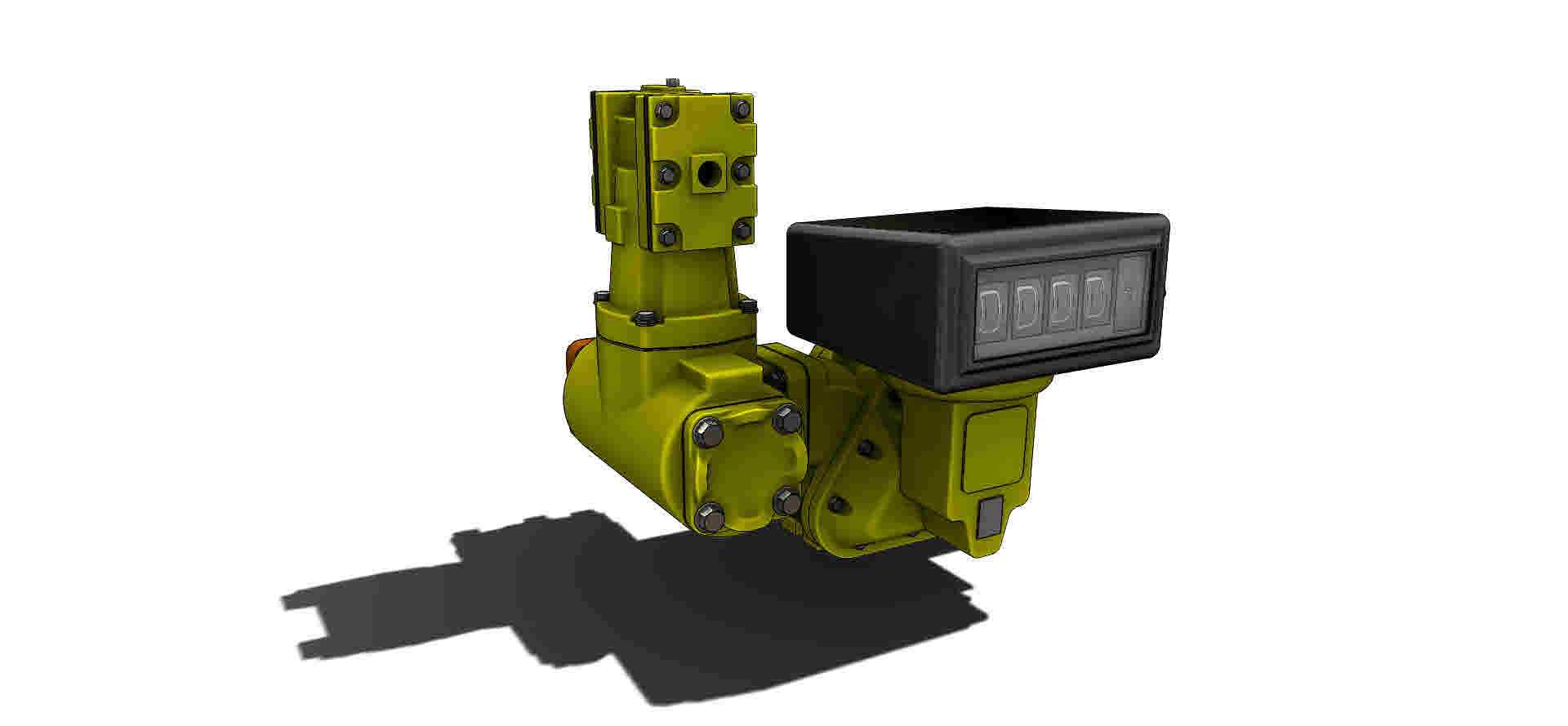

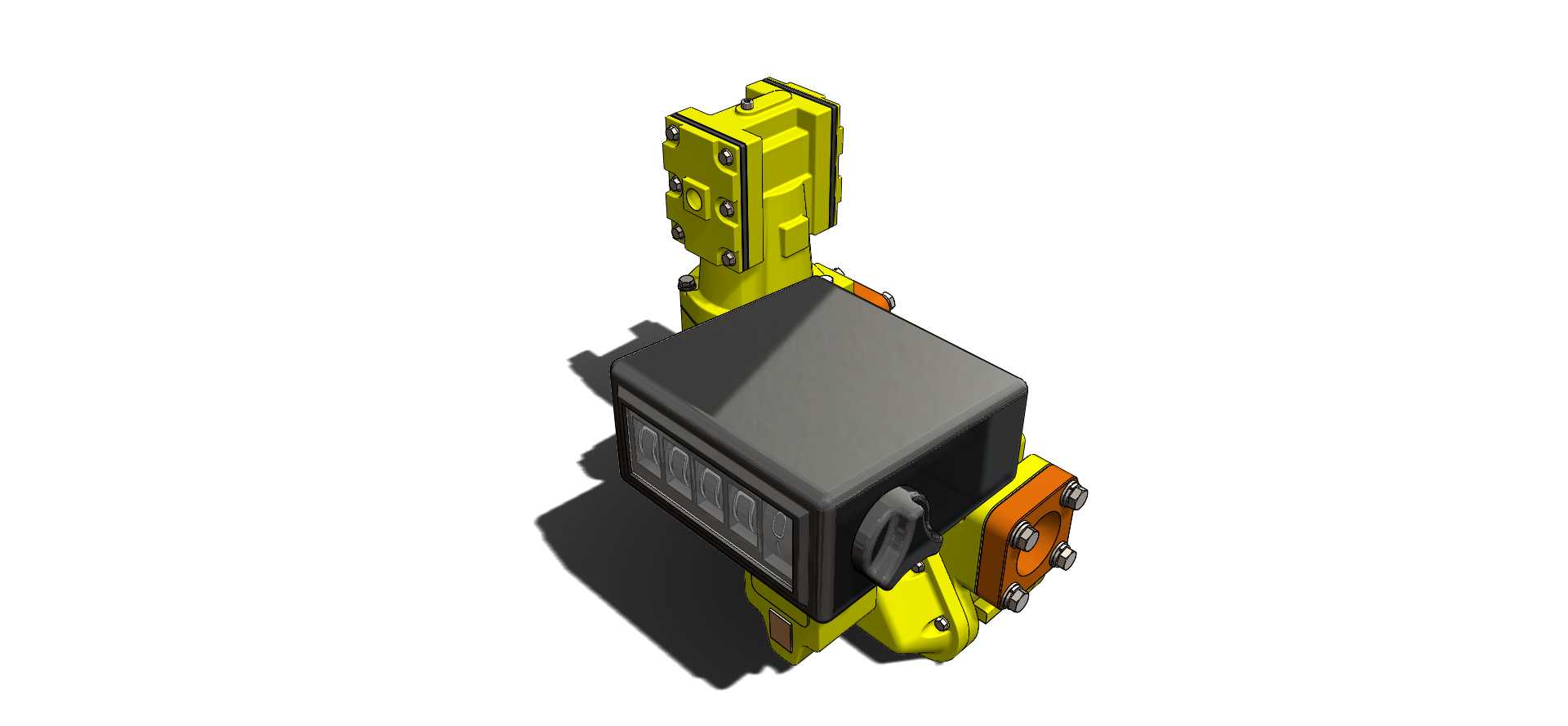

在流体输送管路的计量场景中，这类容积式流量计常被部署在燃油加注、化工介质输送、小型液压系统供油的管段节点上，核心作用是精准统计流经管路的介质累计体积量，为物料核算、能耗统计、贸易结算提供可靠的计量依据。从结构设计逻辑来看，该模型优先还原了现场安装后的实际视觉形态，上部黄色压铸壳体为计量腔的防护外罩，内部容纳转子、传动齿轮组等核心计量组件，壳体侧面预留的螺栓安装位是为了方便后期检修时快速拆解腔室，清理介质残留的杂质、更换磨损的密封件，不需要整体拆卸管路就能完成维护作业。前部深灰色的数显舱做了斜向倾角设计，这个角度是经过现场安装高度反复验证的，当流量计安装在离地1.2-1.5米的常规管路高度时，操作人员站在地面不需要刻意弯腰或垫脚，就能清晰读取显示屏上的累计流量数值，舱体边缘做了加厚的防撞筋条，应对车间、加注站现场可能出现的工具磕碰、物料剐蹭，避免透明视窗被撞碎后粉尘、水汽进入舱内损坏计数元件。侧面橙色的法兰连接端是与工艺管路对接的核心接口，法兰盘上均匀分布的螺栓孔适配同通径的管路法兰标准，安装时只需要匹配对应压力等级的密封垫片，对角拧紧螺栓就能完成密封固定，不需要额外加工过渡接头。设计过程中特意将计量腔与显示舱做了错位布局，既给内部的传动连接机构留出足够的装配空间，也避免管路内介质的温度直接传导到数显模块，延长电子元件的使用寿命。需要注意的是该外观模型仅用于设计阶段的视觉匹配、安装布局校验，模型标注的外形尺寸不代表产品的实际加工尺寸，在做管路排布设计时，需要预留出足够的安装操作空间：法兰对接侧要留出至少能放入扳手拧螺栓的操作距离，上部检修侧要留出能打开壳体上盖的垂直空间，显示舱前方不能有遮挡视线的管路或结构件，避免后期运维时无法正常读数、检修。下部的黄色基座是整个流量计的承重支撑结构，安装时可以通过基座上的固定孔将设备锁定在管路支架上，抵消介质流动时产生的管路振动，避免长期振动导致法兰连接螺栓松动、出现介质泄漏的问题。
