外螺纹六角气动管路连接接头

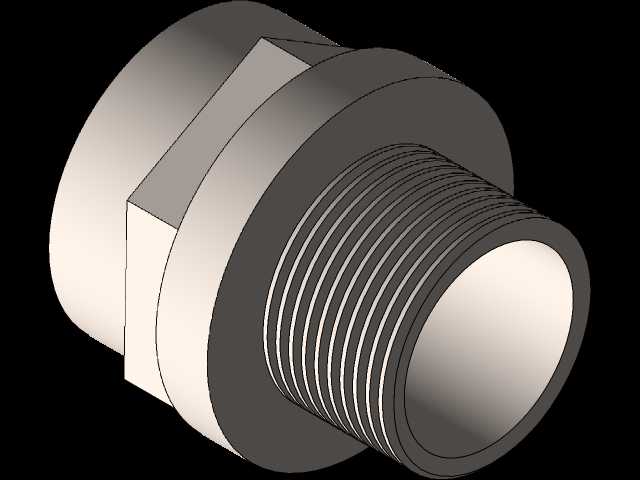

这类气动接头主要应用在工业气动控制系统的管路布设场景中，常见于自动化生产线气路排布、气动工具气源接驳、车间集中供气支路转接等工况，承担不同通径管路、硬管与软管之间的气路连通作用，保障压缩空气输送过程的密封性与连接可靠性。从结构设计来看，接头采用外螺纹加六角台的组合结构，外螺纹段用于和带内螺纹的阀块、气缸气口、管路端座实现螺纹副配合，螺纹牙型采用气动系统通用的密封管螺纹规格，拧紧后可依靠螺纹牙的挤压实现端面与螺纹副双重密封，无需额外缠绕过多密封材料即可满足常规工况下的气密要求。六角台结构是专门为安装作业设计的受力部位，可适配标准开口扳手、活动扳手的夹持需求，安装时可施加标准拧紧力矩，避免因夹持部位打滑造成的安装不到位、螺纹损伤问题，相比无扳手位的直筒接头，安装效率与连接可靠性提升明显。接头的中空流道采用等径直腔设计，没有突兀的变径或台阶结构，压缩空气通过时的局部阻力损失更小，可降低气路输送过程中的压力损耗，保障末端气动执行元件的供气压力稳定。在安装边界上，这类接头的六角对边尺寸符合通用气动元件的安装空间规范，相邻气口排布时只要预留标准扳手操作空间即可完成装拆，无需额外预留过大的操作余量，适合集成阀岛、紧凑型气动模组这类安装空间紧凑的场景使用。接头的一端为外螺纹连接端，另一端可根据实际配管需求适配快插接口、宝塔接头或焊接端，本次呈现的结构为基础外螺纹端主体，可作为不同连接形式接头的基体结构使用，建模过程中还原了螺纹牙的实际轮廓、六角台的倒角细节以及端面的密封面结构，可直接用于气路布局的干涉检查、装配模拟，也可作为非标接头改型设计的基础模型，帮助结构设计人员快速完成气路相关的布局设计工作，减少重复建模的工作量。在实际选型过程中，设计人员可根据管路通径、工作压力、安装空间要求匹配对应规格的接头，这类结构的接头可承受1MPa以内的常规气动系统工作压力，适配绝大多数工业气动场景的使用需求，日常维护时只需检查螺纹连接处是否存在泄漏、六角部位是否存在拧裂损伤即可，装拆便捷，互换性强，是气动系统中用量较大的基础连接元件。
