液压气动管路用六角双卡套式活接结构

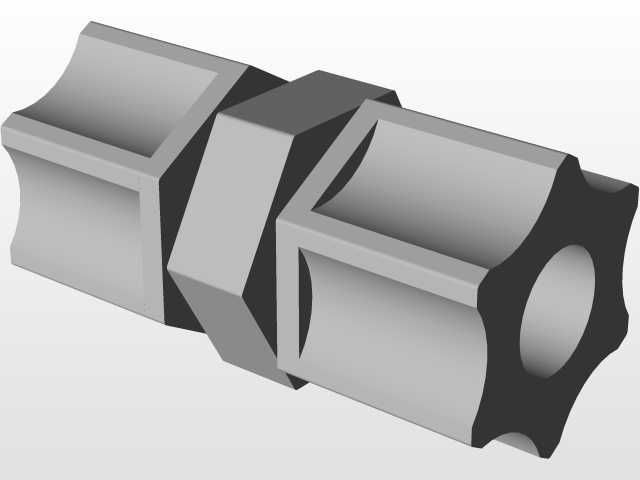

这类活接头主要应用在中低压流体输送管路的布设场景中，覆盖液压站油路连接、气动控制回路配管、小型化工试剂输送管路、实验室气路排布等多个工程领域，核心作用是实现两段同径或异径管路的快速对接与可拆卸连接，相比焊接式管路接头，它不需要动火作业，安装时仅用普通扳手即可完成紧固，后期管路维护、元件更换时拆卸便捷，不会破坏相邻管路的密封结构。从结构设计来看，接头本体采用两端对称的外六角夹持段，中间设置限位凸台，六角结构的尺寸匹配常规开口扳手、活动扳手的夹持范围，安装时可以从多个角度施加扭矩，避免狭小安装空间内扳手无法卡入的问题；两端的内孔为阶梯式结构，靠近端面的位置预留卡套安装槽，卡套采用前导向后切削的刃口结构，紧固过程中刃口会均匀切入管材外壁，形成环形密封线，同时卡套的弹性变形部分会补偿管材的尺寸公差与管路运行中的轻微振动，避免长期运行后出现渗漏。设计过程中优先考虑了安装边界的适配性，接头的最大外轮廓尺寸控制在常规管路排布的间距要求内，中间凸台的直径略大于六角对边尺寸，安装时可以作为扭矩施加的限位参考，避免过度紧固导致卡套刃口切入过深破坏管材结构，也能防止紧固不到位出现密封失效。两端的连接螺纹采用通用管螺纹标准，螺纹收尾处设置退刀槽，避免螺纹加工时出现烂牙问题，同时退刀槽位置可以放置密封垫片，适配不同密封形式的安装需求。接头的内孔流道做了圆弧过渡处理，没有直角突变结构，流体通过时的局部阻力损失更小，不会在接头内部形成涡流滞留区，对于输送有轻微粘度的流体或者含微小颗粒的介质时，不容易出现积料堵塞的问题。实际选型使用时，需要匹配对应外径的管材，安装前需要清理管材端面的毛刺与飞边，保证管材插入接头时能抵到内孔的定位台阶，紧固时先手动拧到位，再用扳手转动指定角度即可完成密封，不需要额外缠绕生料带或者涂抹密封胶，依靠卡套的机械密封即可满足中低压工况下的密封要求。这类接头在设备的气动控制回路中使用频率极高，比如自动化生产线的气源分配管路、小型液压设备的压力油管路、设备冷却系统的水路连接，都可以看到这类结构的应用，它的结构紧凑，安装后不需要额外的固定支撑，自身的刚性足够承受管路运行中的轻微振动与压力波动。
