1英寸NPT螺纹PVC三通接头结构

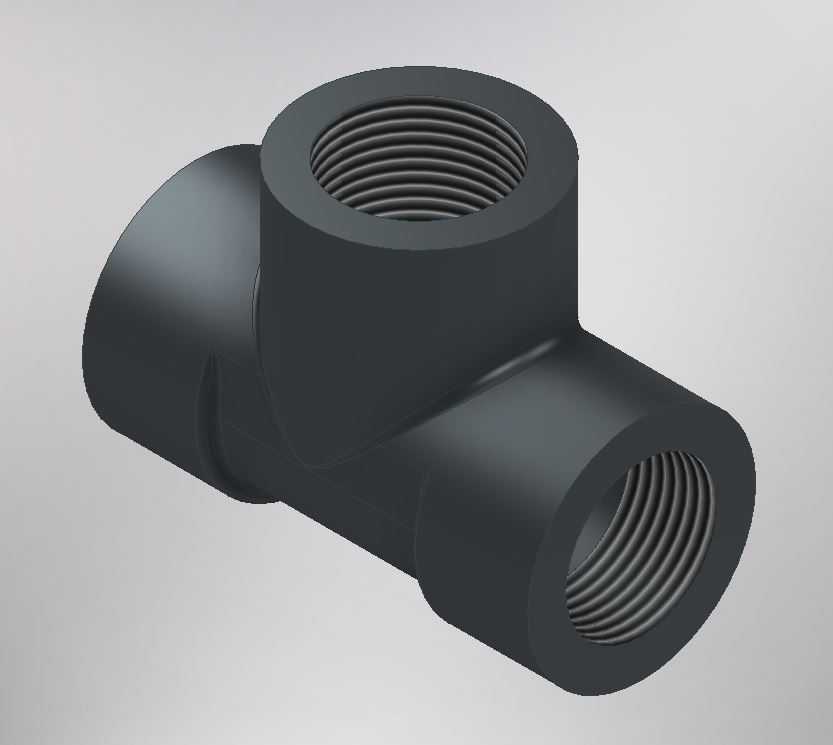

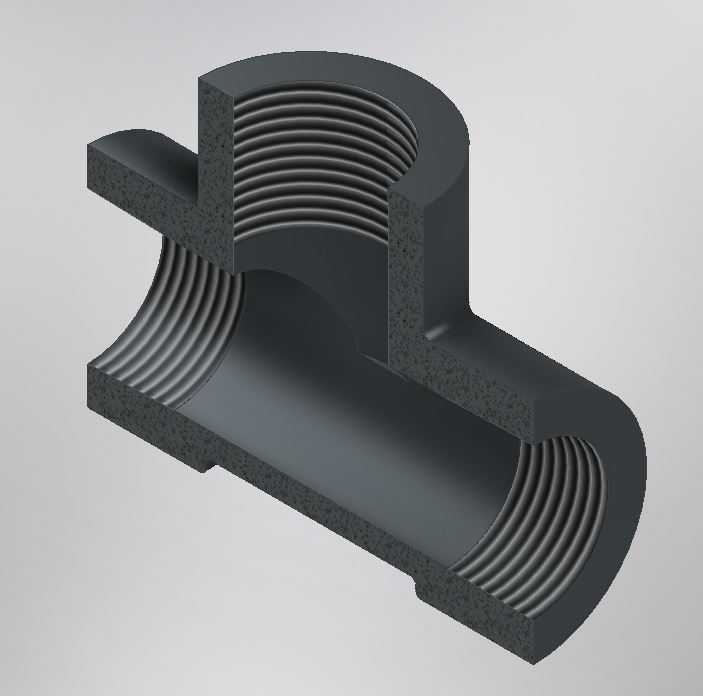

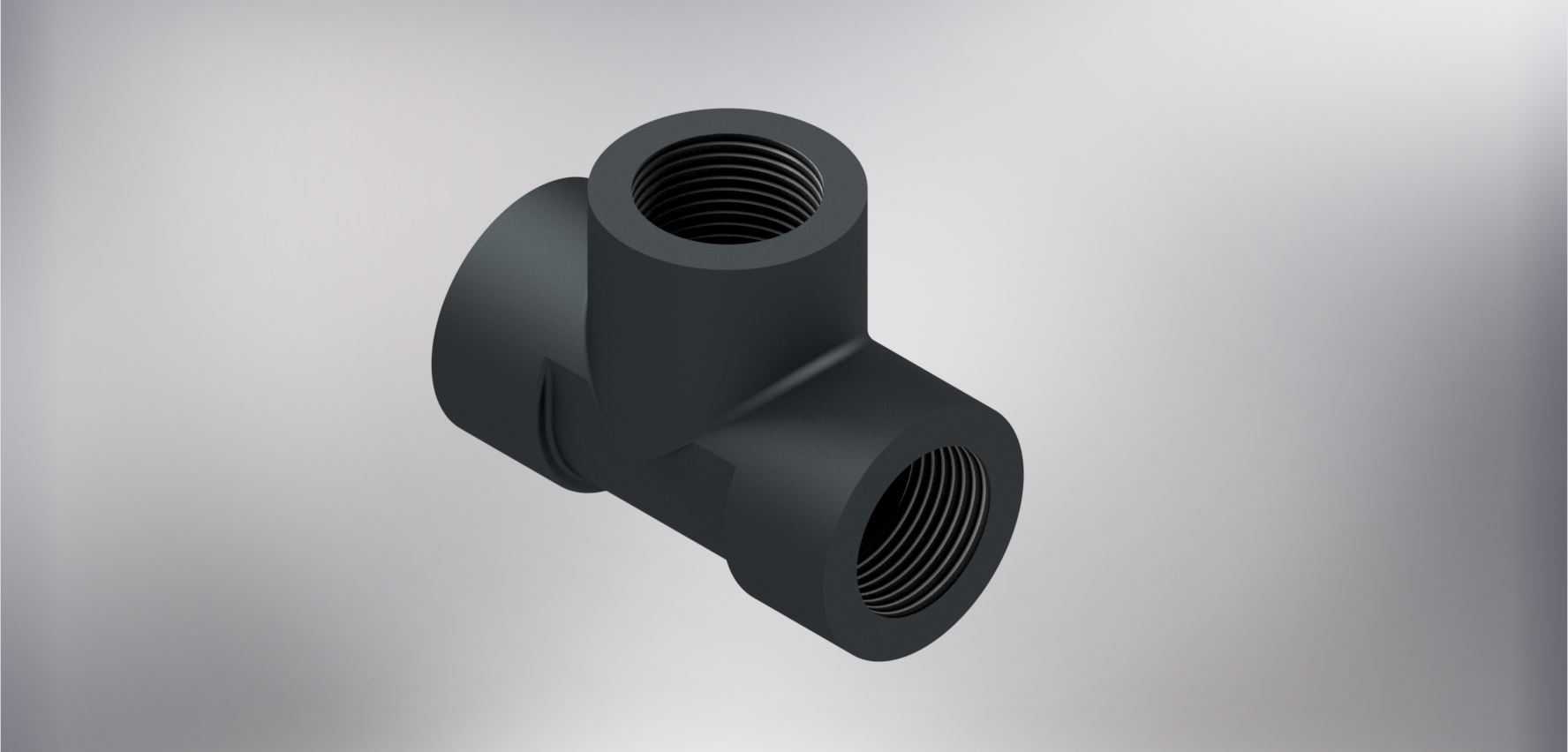

这款1英寸NPT内螺纹PVC三通，是民用给排水、小型化工流体输送、家装水路改造场景里的常用管路分流部件，日常在户内冷水支路分流、园林灌溉管路分支、小型实验设备流体回路搭建中都能见到它的身影。从结构设计来看，三个接口均采用标准NPT锥管内螺纹结构，螺纹牙型角度为60度，锥度1:16，装配时依靠螺纹牙的挤压变形实现密封，无需额外焊接工序，常温常压工况下配合生料带即可完成可靠密封，适配同规格的NPT外螺纹PVC管、金属接头，安装操作门槛低，普通水电作业人员即可完成装配。主体采用PVC材质一体注塑成型，三个接口的轴线两两垂直，呈正三通布局，流道在交汇处做了圆弧过渡处理，没有直角突变结构，能有效降低流体流经时的局部阻力，减少支路分流时的压损，避免流体长期冲刷交汇处造成的应力集中开裂问题。设计阶段充分考虑了PVC材质的成型特性，主体壁厚均匀控制在3mm左右，螺纹段做了局部加厚处理，避免注塑冷却时出现缩痕、缺料缺陷，同时保证螺纹啮合时有足够的结构强度，拧紧过程中不会出现螺纹崩裂、接口开裂的问题。安装边界上，三个接口的端面到交汇处中心的距离一致，预留的螺纹啮合长度为12mm，装配时外螺纹拧入深度控制在8-10mm即可达到密封要求，不会因为拧入过深顶到流道交汇处造成通径缩小，也不会因为拧入深度不足导致密封失效。整体外形没有突出的棱角，外表面做了哑光处理，安装时可以直接用管钳夹持主体外圆施力，不会因为夹持力过大造成管件变形。日常使用中，这类PVC三通适配的工作介质为常温清水、弱酸碱稀溶液，工作压力不超过1MPa，不能用于高温流体、高压气体管路，也不适合输送强有机溶剂，避免材质被腐蚀溶胀。建模过程中严格遵循NPT螺纹的标准参数，还原了螺纹的锥度与牙型细节，流道过渡段的圆弧半径与实际量产产品一致，可直接用于管路装配干涉检查、流体仿真分析，也能作为管路系统BOM搭建时的标准件调用，辅助设计人员快速完成管路布局设计，提前排查安装时的空间干涉问题，减少现场装配时的改管工作量。
