管道系统用多孔柱式气流稳流构件

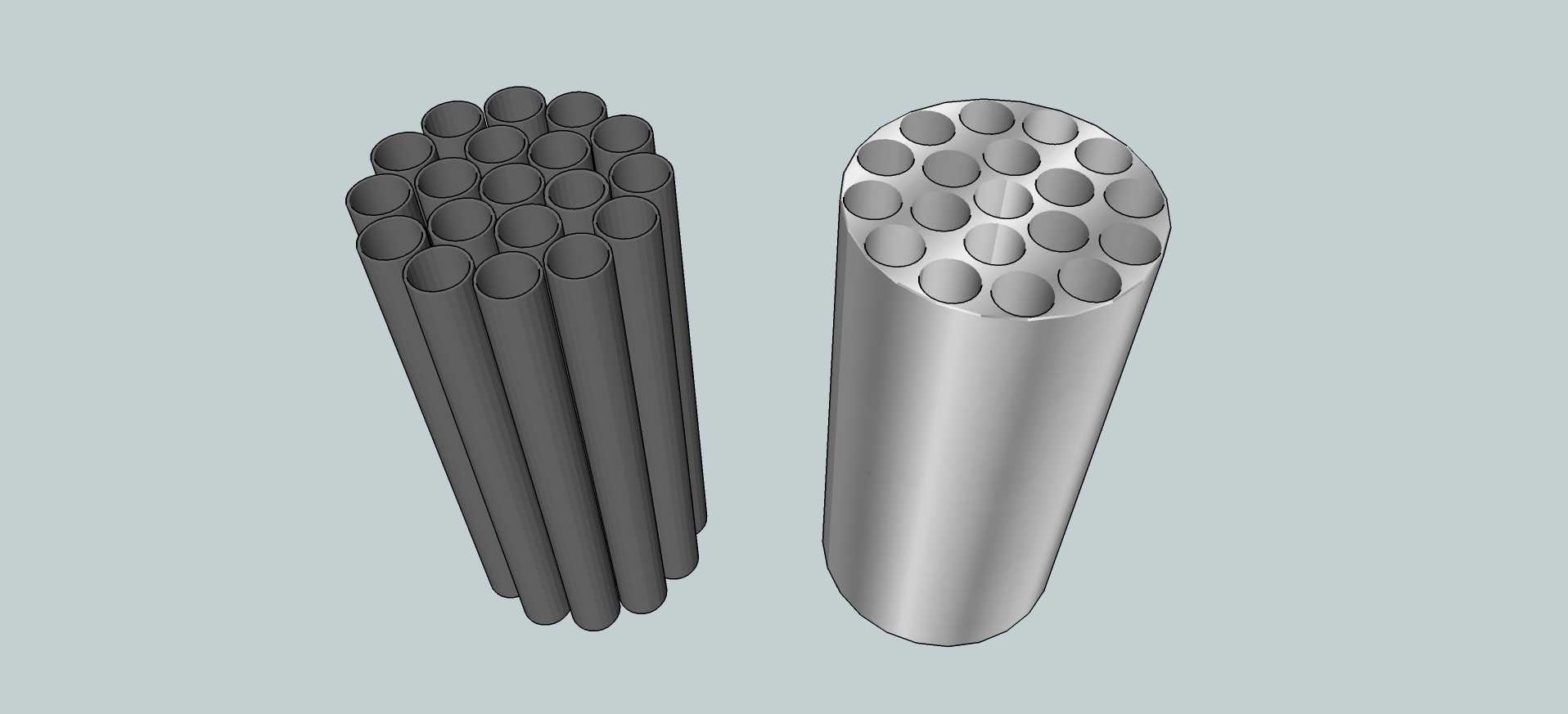

在工业流体输送管网、实验室气路系统、小型气动设备供气支路这类对气流稳定性有明确要求的场景里，气流扰动带来的压力脉动、流量偏移，往往会直接影响后端设备的运行精度，比如气动量仪的测量误差、气体配比装置的混合精度、通风柜的面风速稳定性，都和供气段的气流平顺度直接相关。这款稳流构件的设计初衷，就是在不额外占用过长管段空间的前提下，消除上游管路弯头、变径、阀门节流带来的旋流与紊流，让通过的气流保持均匀稳定的层流状态。从结构上看，构件采用圆柱式整体构型，完全适配标准圆形管道的内壁安装边界，外径可根据对接管道的公称通径做匹配设计，安装时直接嵌入对应管段的法兰对接位即可，不需要额外改造管路走向，也不会在管内形成突出的扰流结构。构件的核心功能段采用密集平行小孔的流道设计，每一个独立小孔的轴线都和管道主轴线完全平行，气流进入构件后，会被均匀分割成数十股细直流束，原本大尺度的紊流涡旋会在小孔入口处被破碎，小孔的长径比经过匹配设计，既能保证气流在孔内完成整流，又不会带来过大的沿程压力损失，避免影响系统的整体供气压力。设计过程中没有采用额外的导流叶片或者复杂的异形流道，一方面是为了降低加工难度，不管是采用金属棒料钻孔加工，还是采用型材一体成型，都能快速实现批量生产，另一方面平行直孔的结构也不容易积留管路中的杂质，日常维护只需要定期反向吹扫即可，不需要拆解管路进行复杂清理。两种不同的结构呈现形式，分别对应不同的使用需求：分体管束式的结构重量更轻，适合对管路负载有要求的低压通风场景；整体实心柱钻孔的结构刚性更好，承压能力更强，适合有一定压力的工业压缩空气管路。安装时需要注意构件的入口端要和上游扰流源保持至少两倍管径的直线距离，出口端和后端敏感设备保持一倍管径以上的距离，就能达到最优的稳流效果，不会因为气流刚出小孔的微尺度扰动影响后端设备。整个构件的外圆面做了公差匹配设计，和管道内壁的间隙控制在合理范围，避免气流从构件和管壁的缝隙旁通，保证所有气流都经过小孔段完成整流，实际使用中能将管路内的气流脉动幅度降低七成以上，完全满足常规工业与实验室场景的气流稳定需求。
