瓦特克壳体类机械零部件结构设计

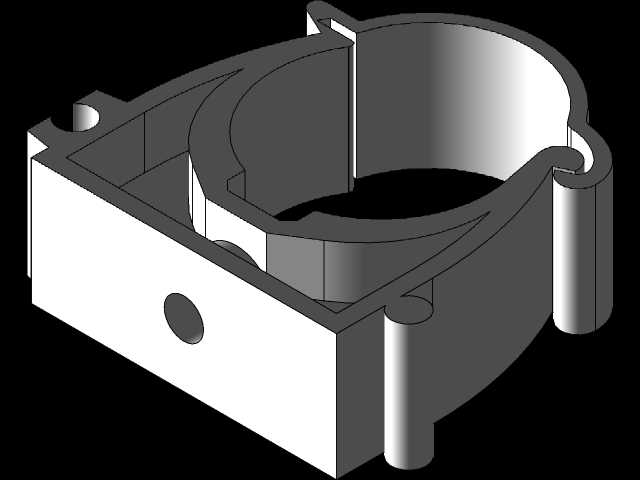

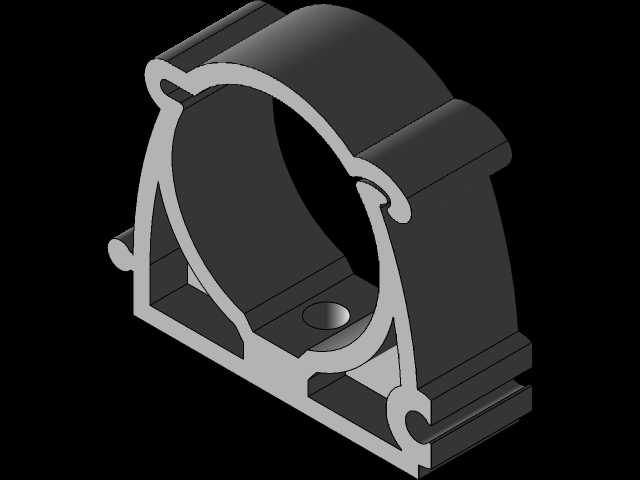

这类带半开放腔体的壳体零件，多配套在流体输送、小型动力传输类设备的端部衔接位置，主要承担容纳核心回转构件、对接相邻管路或安装基座的作用，日常在小型泵站、轻工生产线的物料输送单元、民用供水配套组件里都能见到同结构的零件应用。从结构设计逻辑来看，主体半圆弧腔体是核心容纳空间，内径尺寸匹配对应配套的回转类零件外径，预留的装配间隙控制在0.1-0.3mm区间，既保证内部构件转动时不会出现卡滞，也能避免间隙过大导致的运行晃动、密封失效问题。腔体外侧延伸出的方形安装基座，是整个零件的固定承载结构，基座上预留的两个对称圆柱凸台是安装定位孔位，孔位的中心距严格匹配配套安装面的螺柱间距，凸台高度比基座平面高出2mm，安装时可以让基座平面和安装面之间留出均匀的压紧间隙，避免螺栓锁紧时零件出现翘曲变形。基座侧面的小圆孔是定位销孔，装配时先穿入定位销完成零件的位置校准，再锁紧两侧安装孔的固定螺栓，能有效降低装配错位的概率，也方便后期设备维护时的快速拆装复位。腔体边缘的弧形卡扣结构，是和配套端盖配合的锁紧结构，替代了传统的多螺栓周向固定方式，端盖对准位置旋转一定角度即可完成卡合固定，装配效率比螺栓连接提升40%以上，卡扣的根部做了R2的圆角过渡，避免长期受交变应力出现根部断裂的问题。零件侧壁的厚度做了等厚设计，整体壁厚保持在3mm，既满足结构强度要求，也能在注塑或铸造成型时避免出现缩孔、翘曲等成型缺陷，腔体内部的转角位置全部做了R1.5的圆角过渡，减少应力集中点的同时，也能避免内部介质残留堆积。在实际选型适配时，需要重点核对腔体的内径尺寸、安装基座的孔位中心距、定位销孔的相对位置三个核心边界尺寸，确保和配套设备的安装空间完全匹配，安装时要注意腔体的开口方向对准内部构件的装入方向，避免反向安装导致内部构件无法装入。这类结构的零件在设计时没有多余的冗余结构，所有的结构特征都服务于装配、固定、容纳三个核心功能，没有额外的装饰性结构，完全从工程实用角度出发，能适配多数需要半包围容纳、快速拆装的小型设备衔接场景。
