管线导向连接类支架组件结构设计

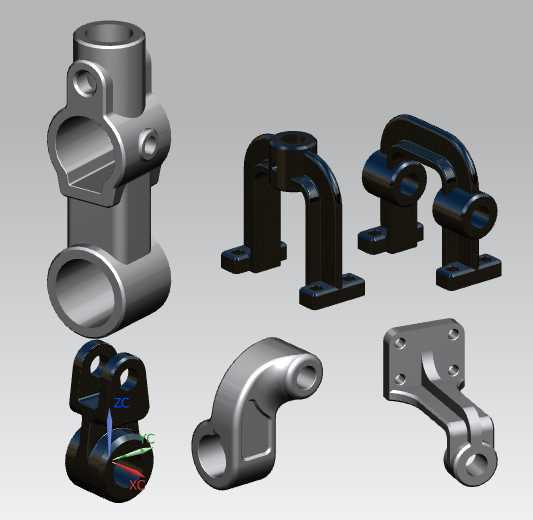

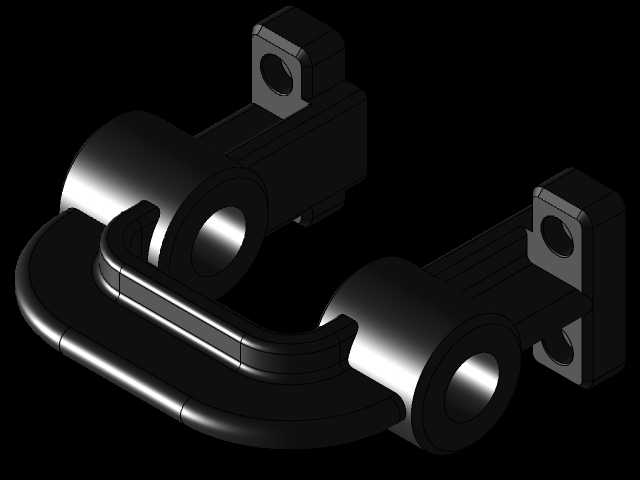

这套支架组件主要面向工业流体输送、气动液压管线排布场景设计，覆盖管线走向引导、点位固定、跨结构连接三类核心使用需求，在自动化生产线气路布局、液压设备管路排布、小型动力单元管线防护场景中都能适配。不同结构的构件分别承担对应功能：带多通接口的筒形构件用于多根管线的汇接转向，可同时承接三个方向的管线对接，内部通径做了平滑过渡处理，避免管线弯折造成的流体阻力激增或线缆外皮磨损；U形夹式导向件主要用于管线沿安装面的走向固定，底部带安装孔的座体可直接通过螺栓固定在设备基板或型材框架上，U形开口处预留了管线装拆的操作空间，后期维护更换管线时无需完全拆除构件即可完成操作；弯形导向件用于管线90度转向处的承托，内壁圆弧半径根据常规管线最小弯曲半径设定，避免管线长期处于小半径弯折状态产生疲劳损伤；带多孔位的安装支架用于管线跨结构连接时的过渡固定，支架上的多个安装孔位可适配不同的安装间距，抵消设备装配时的位置公差。设计过程中优先考虑了安装兼容性与受力合理性，所有构件的安装孔位均采用标准螺栓孔规格，可直接适配常用的工业铝型材、钢板安装面的孔距要求，无需额外加工转接板。构件的壁厚根据不同使用场景的受力情况做了差异化设计：承托较重管线或受振动影响较大位置的构件，壁厚做了加厚处理，关键受力位置增设了加强筋结构，避免长期受振动出现开裂；仅承担轻量导向作用的构件适当控制壁厚，降低整体重量与材料成本。安装边界方面，所有构件的安装面均做了平面度处理，保证与安装基面贴合紧密，不会出现安装后翘曲导致的受力不均；构件的外轮廓做了圆角过渡处理，避免安装维护过程中尖锐边角划伤操作人员或管线外皮。材料选用钢与铝两种材质适配不同场景：钢制构件用于重载、有冲击振动的安装位置，强度更高抗变形能力强；铝制构件用于轻量化要求高、腐蚀环境较弱的场景，自重小且具备一定的防锈能力，可根据实际使用工况灵活选择对应材质的构件。
