双线安全液压阀VBDC1202-13X结构设计

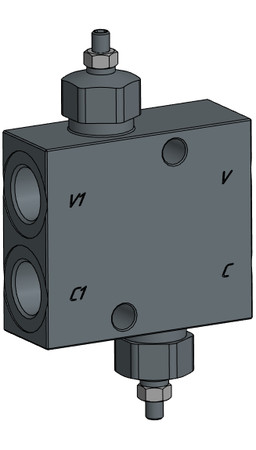

在工程机械、重型液压设备的双执行器同步驱动回路中，这类双线安全阀是保障回路压力稳定的核心元件，常见于挖掘机回转机构、大型液压绞车双马达驱动、盾构机辅助液压支路这类对压差控制有严格要求的场景，能避免单支路压力突变引发的执行器偏载、管路冲击甚至密封件击穿问题。从结构设计逻辑来看，该阀将两组带重叠排水管的安全阀集成在同一块矩形阀体内，省去了传统方案中两个独立阀件的连接管路、安装支架，既压缩了阀组的整体安装空间，也减少了外接管路的泄漏点，适配安装空间局促的主机集成阀组布局。阀体采用长方体块式设计，六个油口分为两组对称布置在阀体同侧端面，其中两个为进油口，分别对接两个执行器的压力侧油路，剩余四个为出油口，可直接对接回油管路或后续阀组，单阀即可覆盖两个液压马达的压力保护需求，无需额外增设分流阀块。阀体上下两端各设置一个调节机构，通过顶部的锁紧螺母可独立调整对应支路的安全溢流压力，调试时可根据两个执行器的负载特性分别设定压力阈值，调整完成后通过锁紧螺母锁死调节螺杆，避免设备运行过程中振动导致的压力漂移。设计时充分考虑了安装边界，阀体侧面预留的工艺孔可作为定位销孔使用，安装时可通过穿装定位销保证阀块与安装面的同轴度，避免油口对接时出现偏载导致的O圈剪切失效；阀体各油口的中心距、螺纹深度均遵循常规液压阀组的安装规范，可直接替换同规格的进口双线安全阀，无需改动主机原有安装孔位与管路走向。功能层面，该阀不仅能在单支路压力超过设定值时开启溢流，将超压部分的油液通过重叠排水管引回油箱，还能实时平衡两个执行器端口的压差，当两个马达因负载不均出现压力差时，阀内的重叠流道会自动导通高压侧与低压侧的微量泄油通路，将压差稳定在设定范围内，避免双马达驱动时出现转速不同步、机构跑偏的问题。建模过程中对调节螺杆与阀体的配合间隙、密封槽的尺寸公差做了精准还原，密封槽的宽度、深度完全适配对应线径的O型密封圈，可保证在35MPa额定工作压力下无外泄漏；阀体内流道采用等径过渡设计，避免流道截面突变引发的局部压力损失与油液发热，适配长期连续运行的液压工况。
