角式法兰连接止回阀结构设计

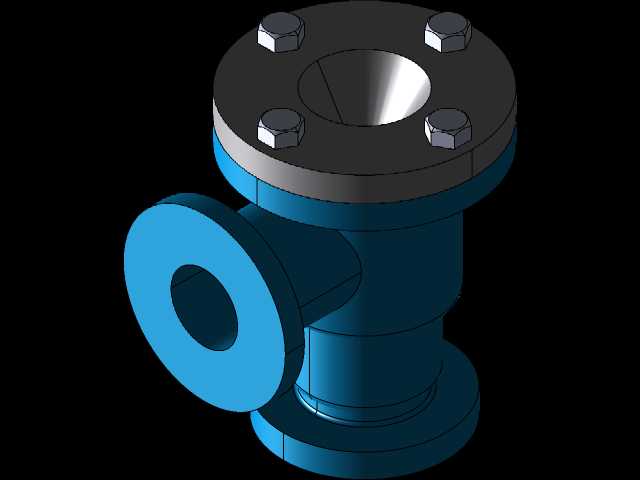

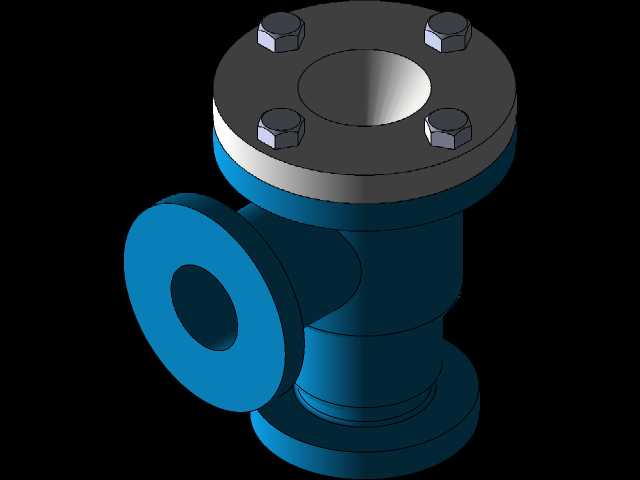

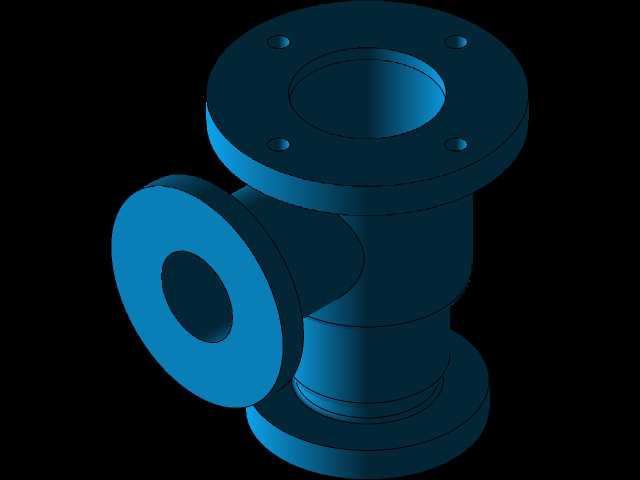

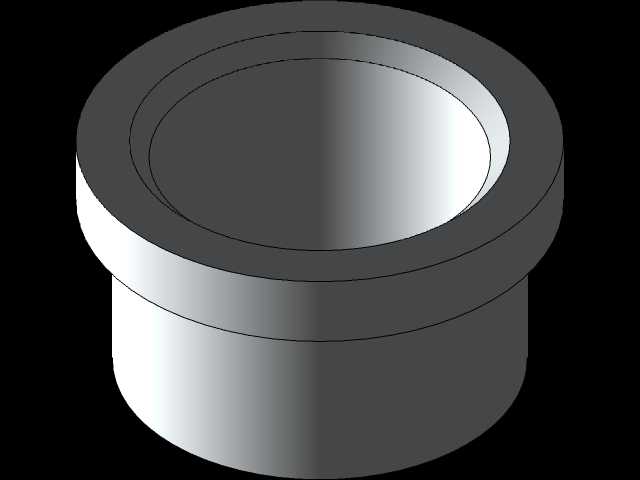

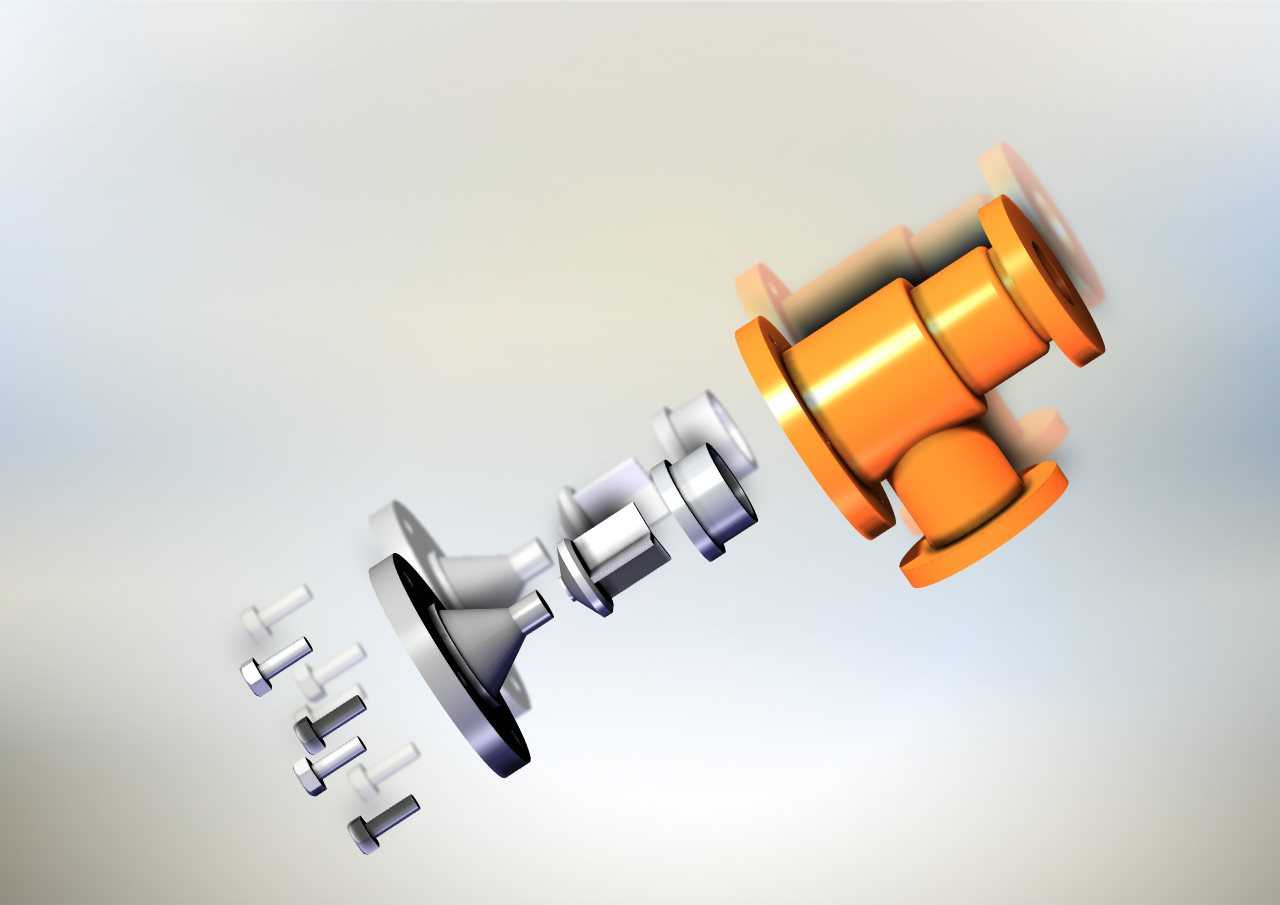

在工业流体输送管路系统中，止回阀是保障介质单向流动、避免逆流引发设备故障的核心管路元件，这款角式结构的止回阀，主要适配管路走向需要90度转向的安装场景，常见于化工流体输送、给排水管网、液压动力回路、压缩空气分配系统中，可在泵出口、换热器进出口、储罐出料口等关键节点安装，避免介质倒流造成的泵叶轮反转、介质交叉污染、管路水锤冲击等问题。从结构设计来看，这款止回阀采用升降式阀芯结构，依靠介质自身流动压力推动阀芯开启，当介质正向流动时，流体压力克服阀芯自重与弹簧预紧力，将阀芯推离密封座，介质可顺畅通过阀腔；当上游介质压力下降或出现逆流趋势时，阀芯在弹簧力、自身重力以及反向介质压力的共同作用下快速回落，与阀座密封面紧密贴合，完全截断介质反向流动的通路，密封面采用锥面配合结构，相比平面密封具备更高的密封比压，低压工况下也能保证可靠的密封性能，减少内漏风险。外形结构上采用角式三通布局，两个连接端均为法兰连接结构，法兰端面预留标准螺栓安装孔位，可直接与同压力等级的管路法兰对接，安装时无需额外加工转接接头，能有效减少管路安装的空间占用，尤其适合管路排布紧凑、无法安装直通式止回阀的狭小设备舱内场景。设计过程中对阀腔流道做了圆弧过渡处理，尽可能减少介质在阀腔内的流动阻力，降低阀件本身的压力损失，避免在阀腔内部形成涡流区造成介质沉积，对于含少量固体颗粒的流体介质也有较好的适配性，减少颗粒卡滞阀芯的概率。阀芯导向结构采用同轴导向设计，阀芯升降过程中始终与阀座保持同轴度，避免长期启闭过程中出现阀芯偏磨导致的密封失效，延长阀件的实际使用寿命。安装边界方面，需要注意在阀件前后预留足够的拆装空间，法兰对接时要保证两端管路的同轴度，避免额外的安装应力作用在阀体上，造成阀体变形影响密封性能；同时安装时要确认阀体上标注的介质流向箭头与管路实际介质流动方向一致，反向安装会直接导致管路截断无法正常通流。这款止回阀的结构拆分清晰，各零部件的配合公差经过合理设定，既保证了活动部件的动作灵活性，又控制了配合间隙避免介质内泄，可直接用于同类阀件的结构参考、管路系统的阀件选型模拟，也可作为教学演示中单向阀工作原理的展示模型，帮助设计人员直观理解角式止回阀的内部构造与装配关系。
