法兰连接式旋塞阀结构设计方案

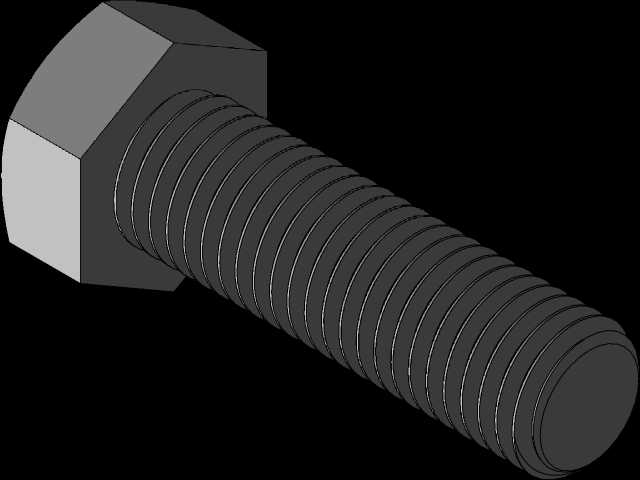

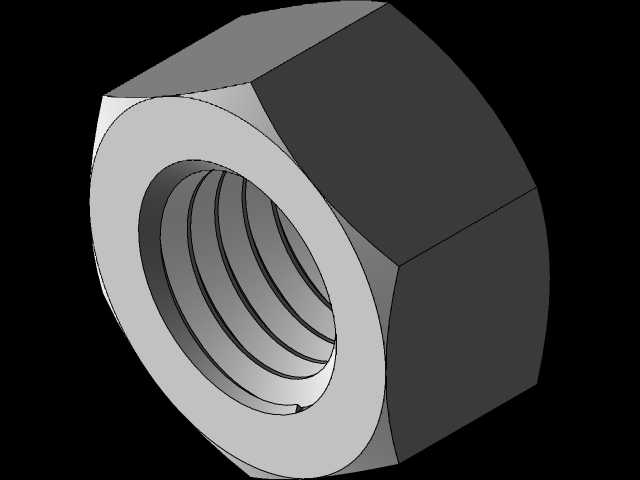

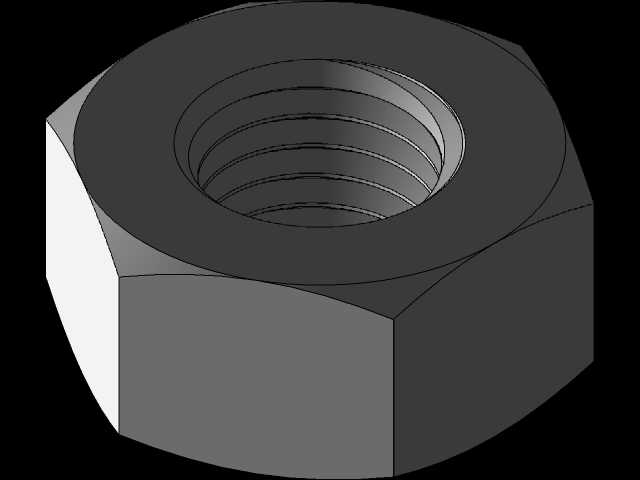

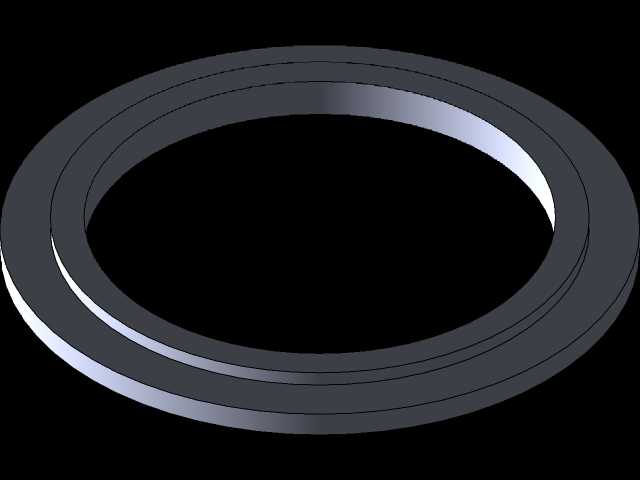

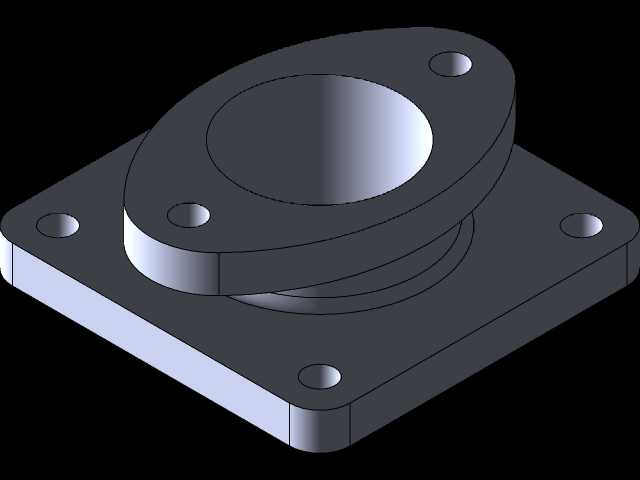

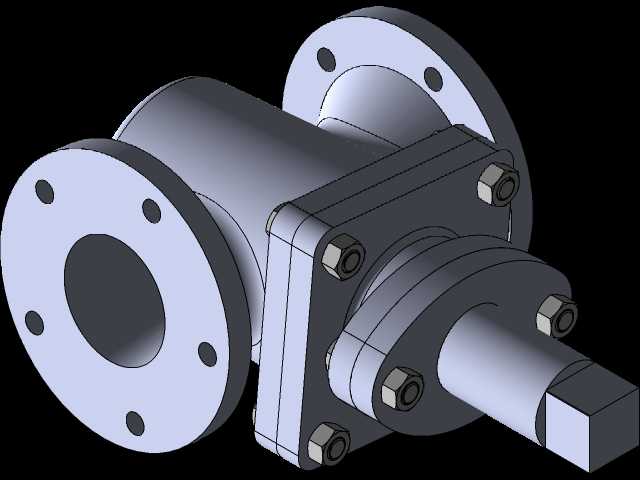

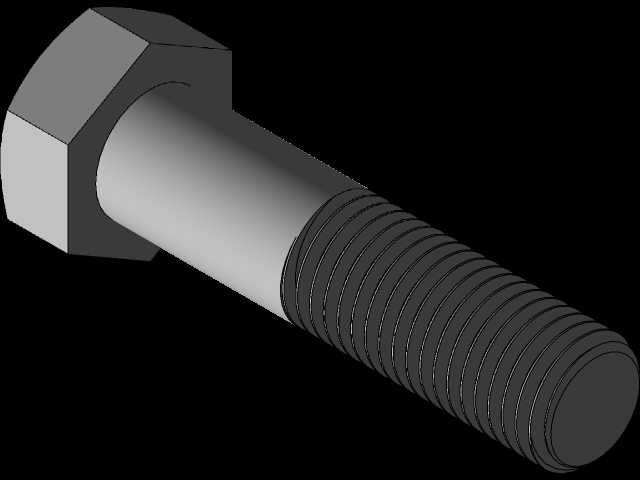

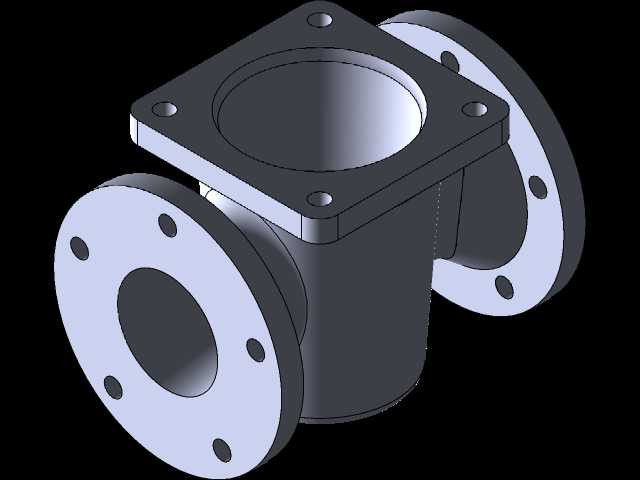

这款旋塞阀的结构设计围绕中低压管路的流体截断需求展开，整体采用双侧法兰对接的安装形式，适配常规工业管路的法兰连接标准，安装时可直接与同通径的管路法兰配对，通过螺栓完成紧固密封，无需额外加工转接结构，能有效降低现场安装的适配成本。从功能特性来看，该阀件通过带通孔的塞体绕阀杆轴线旋转实现管路的通断控制，启闭过程中塞体与阀座密封面始终保持贴合，无相对刮擦磨损，相比同通径的闸阀、截止阀，启闭行程更短，操作力矩更小，适合需要频繁启闭操作的管路工位，可应用在给排水、化工介质输送、暖通管路、油气输送支路等场景，用来控制管路内流体的通断，也可适配带节流需求的工况，通过调整塞体通孔的对中角度实现流量调节。设计过程中优先考虑了密封可靠性与结构紧凑性，中部采用方形法兰结构将阀体分为左右两个腔体，通过内六角螺栓完成阀腔的紧固装配，这种分体式结构既方便塞体、密封衬套的装配定位，也便于后期维护时拆解更换易损密封件，无需将整个阀体从管路上完全拆除即可完成内部检修。阀杆伸出端采用方头结构，可直接配套手柄、气动执行器或者电动驱动头，不需要额外加工传动连接结构，适配手动操作与自动化控制的不同改造需求。从安装边界来看，双侧法兰的螺栓孔采用圆周均布设计，符合常规法兰的孔位排布标准，法兰端面的密封面为突面形式，可适配非金属平垫片、金属缠绕垫片等多种密封件，满足不同压力等级、不同介质特性的密封需求；阀体整体轴向长度控制在同通径法兰阀的常规尺寸范围内，不会额外占用管路的安装空间，阀杆伸出端的长度预留了执行器安装的操作空间，不会出现驱动部件与管路、周边支架干涉的问题。结构设计时针对塞体的受力做了优化，阀腔内部的流道为直通式结构，介质流经时的流阻更小，压力损失相比角式结构阀件降低40%以上，适合对管路压损有严格要求的输送系统；塞体与阀体之间的密封衬套采用包覆式设计，可将介质与阀体金属本体完全隔离，既可以输送带有轻微腐蚀性的介质，也能避免金属部件长期接触介质产生锈蚀卡涩的问题，延长阀件的整体使用寿命。
