罐顶安装式液位检测装置结构设计

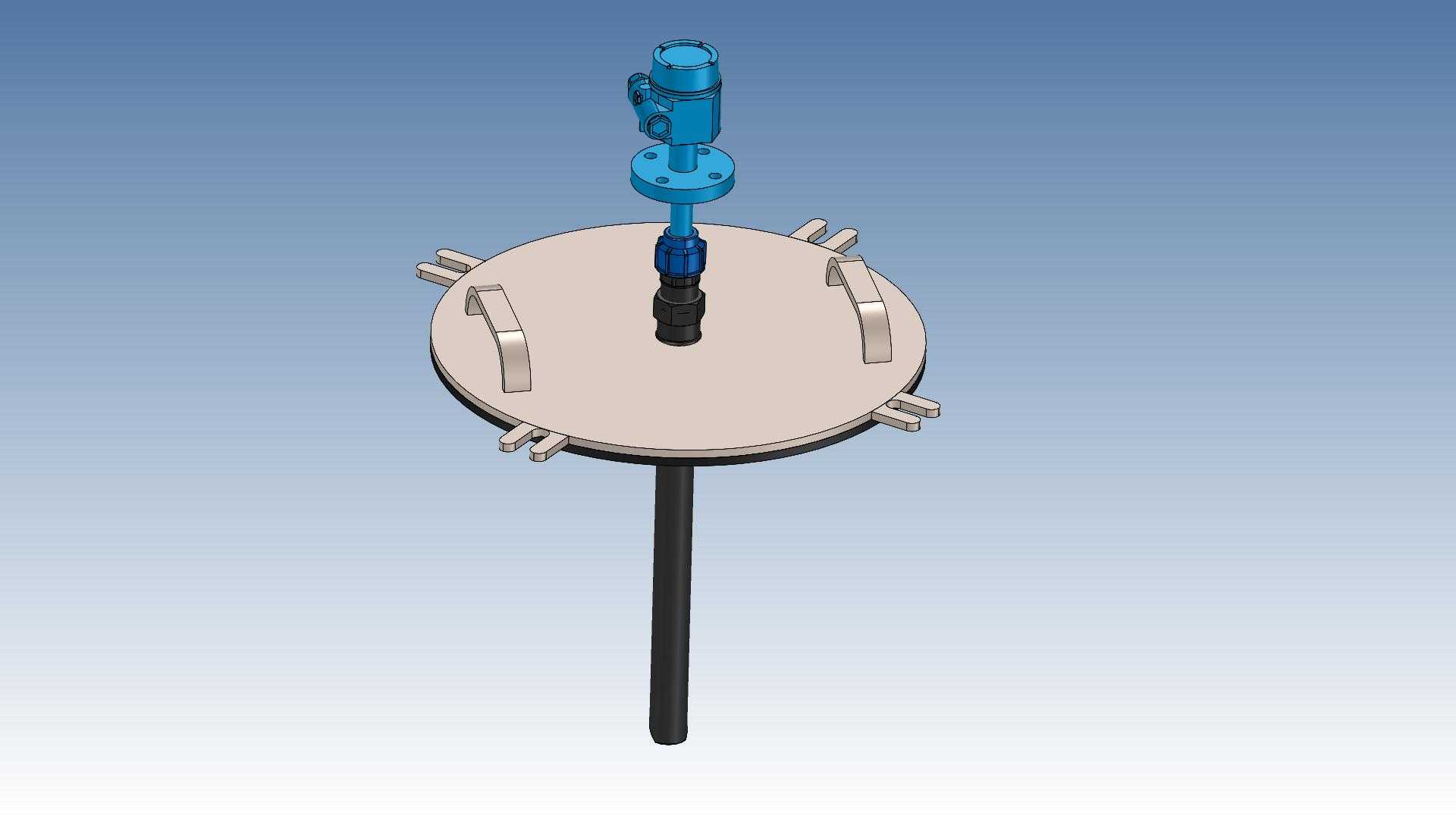

该结构主要面向常压、微压储液罐的液位连续检测场景，常见于化工原料储罐、水处理中间水箱、食品行业配料罐的液位监测工位，可直接输出液位信号接入厂区DCS系统，替代传统浮球、玻璃管液位计的人工巡检模式，降低现场操作人员的登高巡检频次。从结构设计逻辑来看，整套装置采用分体式布局，顶部为变送检测表头，下方通过标准法兰对接安装基座，探杆从法兰中心垂直向下延伸至罐体内部，避免了侧装式液位计易受罐壁附着物干扰的问题。安装基座采用圆形盖板设计，盖板边缘均匀分布多组快装卡扣与把手，适配现有罐顶人孔的安装尺寸，无需对罐体进行额外焊接改造，现场安装时只需将盖板扣合在人孔法兰上，通过卡扣锁紧即可完成固定，大幅缩短现场施工周期。探杆长度根据常规储罐的液位量程做了适配设计，探杆外壁采用光滑防腐材质，可适配弱酸弱碱类介质的检测需求，探杆与法兰连接处做了密封处理，可承受罐内微正压工况，避免介质泄漏。表头部分采用侧出接线结构，接线口预留标准电气接口，方便现场布线穿管，表头与探杆的连接部位设置了可调锁紧结构，可根据实际安装需求微调探杆的插入深度，适配不同液位量程的罐体。盖板上的把手采用圆弧折弯结构，既方便安装时的搬运对位，也可作为后期维护时的着力点，快装卡扣采用偏心锁紧结构，无需额外工具即可完成拆装，方便后期对仪表进行校准维护。整套结构的安装边界充分考虑了罐顶的操作空间，盖板直径略大于常规人孔尺寸，探杆垂直向下的投影无额外突出结构，不会与罐内的搅拌装置、进出料管线产生干涉，设计时特意将表头的重心落在法兰中心轴线上，避免长期使用后因重心偏移导致法兰密封面受力不均出现渗漏。从建模细节来看，各部件的配合间隙都按照实际加工公差做了预留，法兰连接面的密封槽、卡扣的转动副、探杆的连接螺纹都做了还原，可直接用于现场安装方案的模拟验证，也可作为同类液位检测装置安装结构的设计参考，帮助结构设计人员快速完成罐装仪表的安装布局校核，避免现场安装时出现尺寸干涉、操作空间不足的问题。
