可调式重型管子钳结构设计方案

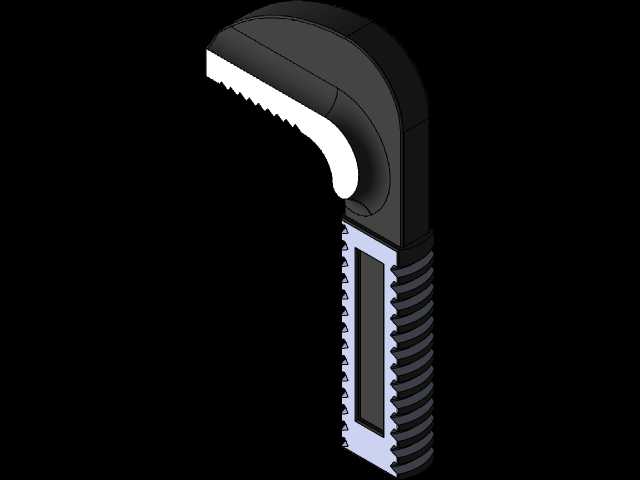

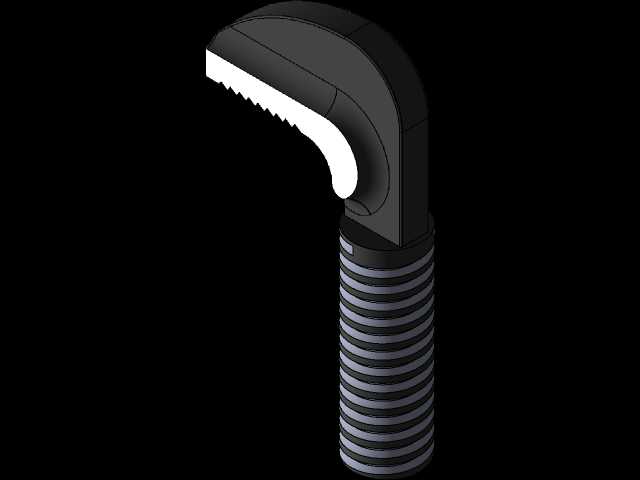

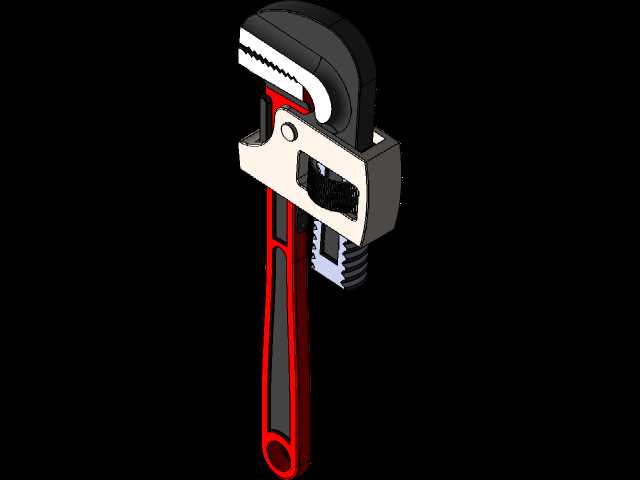

　　在民用给排水施工、工业管道安装、油气输送管线运维、设备管路检修等场景中，管钳是一线作业人员高频使用的手动夹持类工具，核心作用是通过钳口的咬合结构对金属管、复合管类圆柱形工件施加可控扭矩，完成管件的旋紧、拆卸、调位等操作，相比普通活动扳手，其针对圆柱管件的咬合适配性更强，施力过程中不易打滑，能适配不同管径的作业需求。这款可调式管钳的设计围绕作业中的实际痛点展开，首先是钳口咬合结构，活动钳头与固定钳身的咬合面采用带倾角的锯齿形齿纹，齿尖做了硬化处理，咬合时齿纹能嵌入管件表层氧化层或防腐层，避免施力时出现钳口滑脱的问题，同时齿纹的排布角度经过反复校核，正向施力旋紧管件时咬合深度随扭矩增大自动加深，反向施力时可轻松脱开，

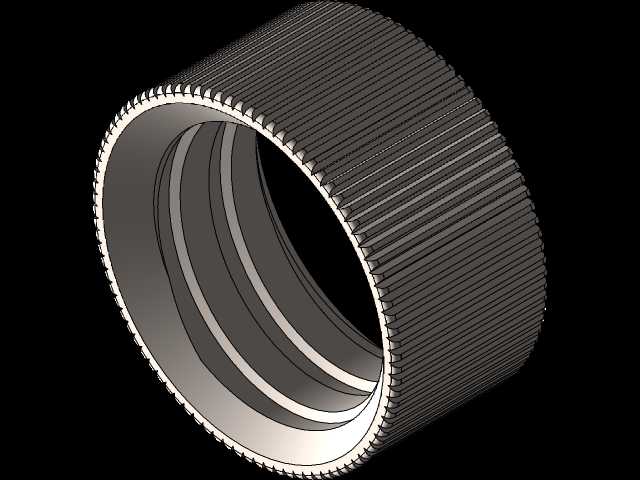

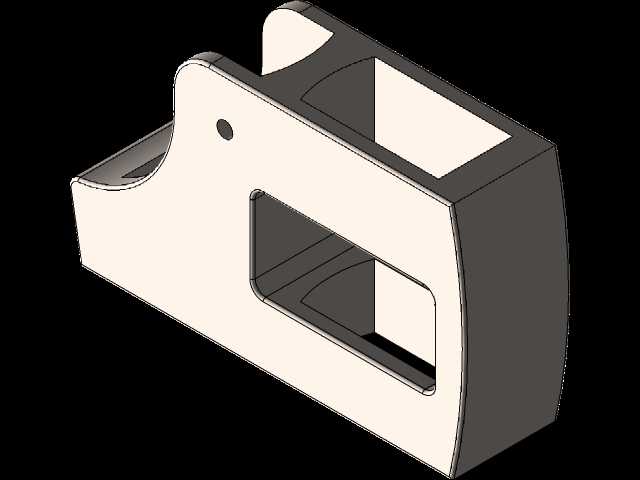

　　减少作业中的无效操作。调节机构采用梯形螺纹传动结构，活动钳块与钳身的导轨配合面做了间隙补偿设计，长期使用出现磨损后，可通过调节结构消除配合间隙，避免钳头晃动影响咬合精度，梯形螺纹的导程经过优化，单圈调节量适配常用管径范围，调整管径时无需反复旋转调节螺母，单手即可快速完成钳口开度调整。手柄部分采用符合人体工学的长力臂结构，力臂长度与钳口最大夹持扭矩做了匹配计算，正常成年人单手握持施力即可满足DN15到DN50常规管径管件的旋紧扭矩要求，手柄表层做了防滑包覆结构，沾有油污、水渍的工况下也能保证握持稳定性，同时手柄尾部做了挂孔设计，作业间隙可悬挂收纳，避免工具随意摆放造成遗失或磕碰损伤。从安装边界与适配场景来看，

　　这款管钳的整体外形尺寸经过优化，钳头部分的厚度控制在合理范围，在墙角、管井等狭窄操作空间内也能完成小角度转动操作，不会因为钳头过厚出现干涉问题；钳身主体采用高强度铸钢材质，活动钳头采用合金工具钢锻造，整体强度可满足常规管道施工的扭矩要求，不会出现施力时钳身断裂、钳头崩齿的问题。设计过程中还考虑了不同作业场景的适配性，比如针对薄壁不锈钢管、塑料复合管等易损伤管件的作业需求，钳口可配套软质咬合护套，避免齿纹损伤管件表层，同时不损失夹持摩擦力；钳身的活动导轨处做了防尘结构设计，在粉尘较多的工地、矿场等场景使用时，可减少沙尘进入配合间隙，降低调节结构的卡滞概率，延长工具的实际使用寿命。
