DN40PN40法兰式流量测量装置结构设计

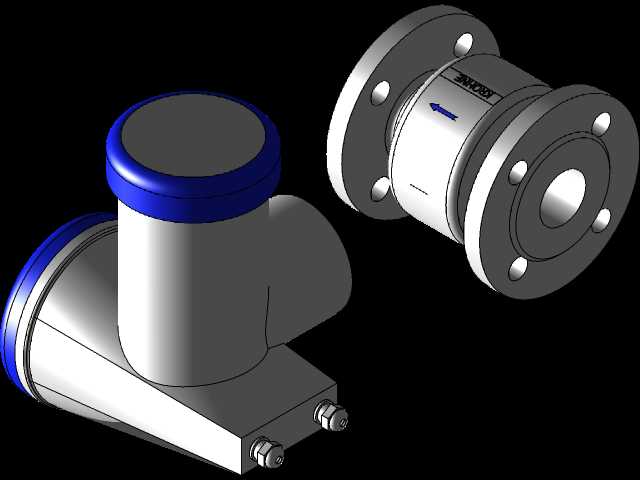

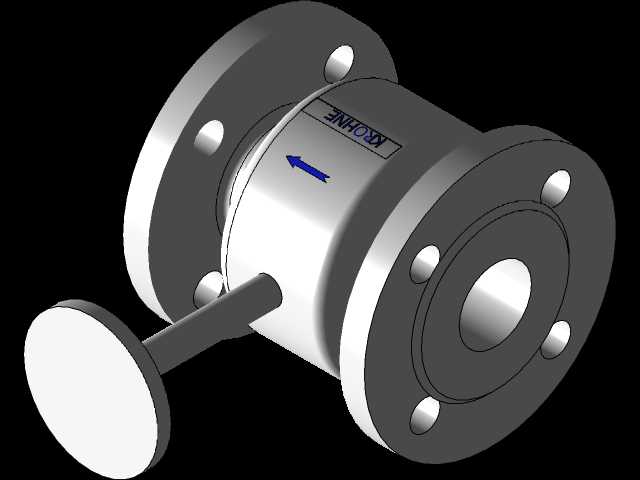

这款DN40公称通径、PN40公称压力的法兰式流量测量装置，主要适配中小口径高压工业管路的流体流量监测场景，常见于化工流体输送、市政供水增压、工业循环水系统、中小型液压动力站的管段布设环节，安装位置通常选取在管路直管段的平稳流态区间，避开弯头、变径、阀门出口等易产生紊流的管段，保障测量数据的稳定性。从结构设计来看，主体采用直通式筒体结构，两端采用标准凸面法兰对接形式，法兰盘上的螺栓孔沿圆周均布，可直接与同压力等级的同通径管路法兰配对安装，无需额外加工过渡连接件，安装时只需保证两端法兰密封面平行，配合对应压力等级的密封垫片即可完成密封对接，安装边界预留足够的螺栓拆装空间即可，无需额外的支撑结构，装置自身重量可通过法兰连接结构承载。筒体侧面预留的检测接口用于内置测量元件的信号引出或部件调试，接口朝向可根据现场布线需求调整安装角度，适配不同现场的走线方向。筒体表面刻印的流向标识可避免安装时出现介质流向接反的问题，从根源上杜绝反向安装导致的测量失效。设计过程中充分考虑高压工况下的结构强度，筒体壁厚经过耐压校核，可承受4.0MPa的长期工作压力，法兰盘的厚度与螺栓孔数量也匹配PN40等级的法兰标准，避免高压工况下出现法兰变形、密封泄漏的问题。内部过流通道采用平滑过渡设计，尽可能减少介质流经装置时的压损，避免对管路整体的输送效率造成过多影响，同时减少流道内的涡流死角，降低介质内杂质滞留堆积的概率，适配含少量杂质的流体测量场景。整体外形结构紧凑，轴向长度适配常规管路的安装间距，不会占用过多管段空间，侧面伸出的检测部件尺寸经过优化，不会与周边管路、支架产生安装干涉，现场布设时无需大幅调整原有管路走向。对于结构设计从业者而言，该模型可参考其高压法兰连接结构的设计逻辑、测量元件与主筒体的集成方式，以及工业仪表类产品的安装适配性设计思路；对于设备选型人员，可直观了解该类流量测量装置的外形尺寸、安装接口形式，提前核算现场安装空间，确认与现有管路的匹配度。
