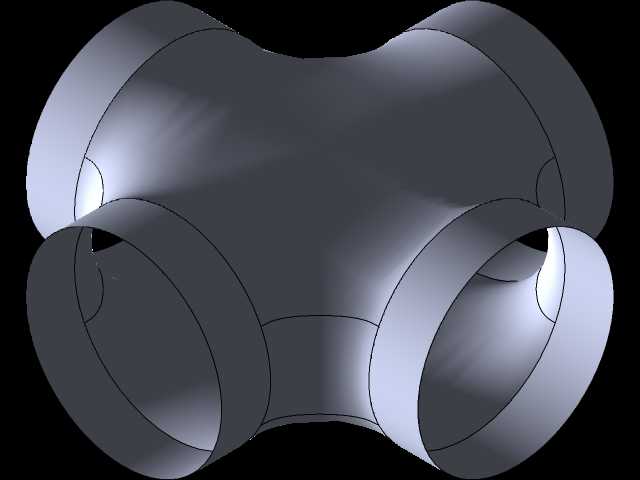

等径四通曲面连接管件结构设计

该曲面造型结构为管路系统中的等径四通连接部件，主要应用于化工流体输送、市政给排水、暖通空调循环、工业气动液压回路等场景，可实现单路流体向三个垂直方向的分流，或是三路介质向主通路的汇流作业，在管路变向分流节点承担核心连接作用。设计过程中优先采用曲面过渡构建主体结构，四个连接端口的轴线处于同一平面且两两垂直，相邻端口的交汇区域全程采用平滑曲面衔接，完全摒弃传统直角相贯的生硬结构，能大幅降低介质流经交汇区域时的湍流强度，减少管路运行过程中的局部压力损失，同时避免直角区域长期积存介质杂质造成的管路堵塞问题。从安装适配维度看，四个连接端的管径保持一致，可直接与同规格的标准管道对接，端口处预留的法兰连接结构与通用管路安装标准匹配，安装时无需额外制作变径转接件，能有效缩短现场管路装配的作业周期。主体壁厚根据常规管路承压标准做均匀化处理，曲面过渡区域的壁厚偏差控制在合理范围内，避免局部壁厚突变造成的应力集中问题，可满足中低压管路系统的长期承压运行需求。建模过程中先确定四个端口的空间位置与中心轴线，再通过边界曲面构建交汇区域的顺滑过渡面，缝合曲面后做实体加厚处理，最后对端口连接区域做结构强化，整体曲面曲率连续无断点，既保证内部流道的顺滑性，也让外部结构无应力集中死角，后期如果需要做有限元承压分析、流体仿真模拟，该模型的曲面质量可直接导入仿真软件使用，无需额外做几何修复。这类曲面结构的四通件相比传统焊接式四通，整体结构一致性更好，没有焊接接缝带来的泄漏隐患，适用于对管路密封性要求较高的输送场景，比如洁净流体输送、腐蚀性介质输送等工况，能有效降低管路节点的泄漏风险，减少后期运维的更换频次。
