立式手动牙膏挤压器结构设计方案

　　日常家居场景中，管状膏体的剩余量取用一直是容易被忽略的使用痛点，尤其是牙膏这类黏度较高的日化用品，常规手动挤捏很难将管尾残留膏体完全挤出，既造成物料浪费，随意放置的软管也容易在洗漱台滚落，占用台面空间的同时影响整洁度。这款立式挤压器的设计，正是针对洗漱台、酒店卫生间、公共盥洗区这类高频使用膏体的场景开发，通过纯机械结构实现膏体的定量挤出，同时自带立式支撑结构，可直接稳定放置在台面上，无需额外打孔安装，适配绝大多数常规管径的牙膏软管，也可兼容洗面奶、护手霜等同规格软管包装的膏状物料。

　　从功能实现逻辑来看，这款挤压器采用侧置旋钮驱动的挤压辊结构，使用时将牙膏软管从装置上部的开口插入，使管身卡入两个平行挤压辊之间的间隙，旋转侧面的六角旋钮时，内部的传动结构会带动挤压辊同步反向转动，依靠辊面与软管外壁的摩擦力将软管匀速向下牵引，同时两个辊子的挤压力会将管内的膏体从上部管口位置挤出，使用者可通过旋转旋钮的圈数精准控制挤出量，避免一次性挤出过多造成浪费。装置下部预留了足够的软管收纳空间，随着使用过程中软管被持续牵引，用完的空管部分会自然收纳在装置内部的空腔中，不会外露杂乱，当整支软管完全用完后，可从装置底部将空管取出，更换新的软管即可重复使用，整个操作过程无需开盖、无需反复挤捏管身，单手即可完成操作，对于手部力量不足的老人、儿童也十分友好。

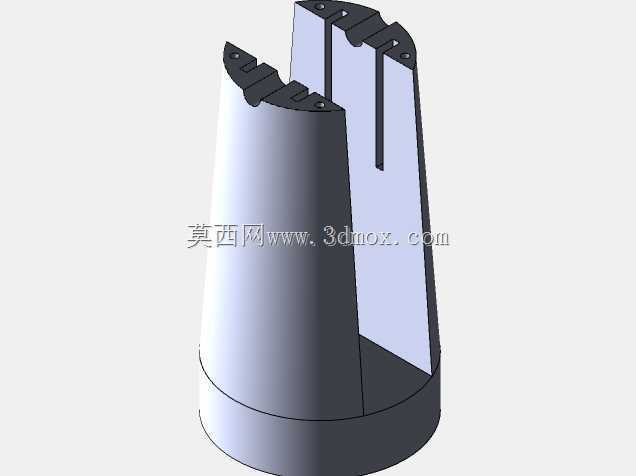

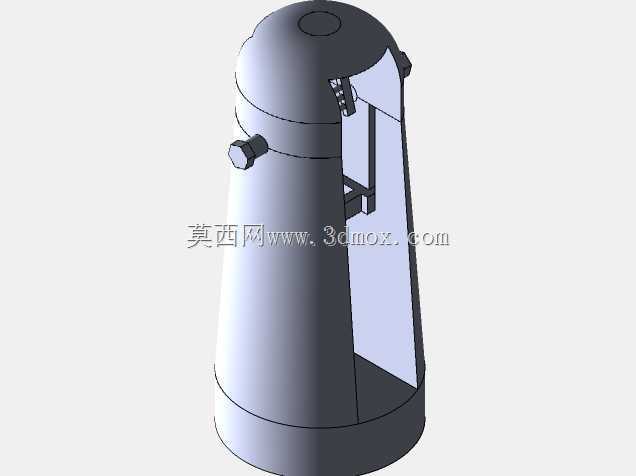

　　结构设计层面，整体外壳采用上窄下宽的锥台造型，底部直径大于上部直径，重心落在装置下部的支撑范围内，即使台面存在轻微水渍导致光滑，也不会轻易倾倒，外壳侧面做了局部剖空的观察窗口，使用者可以直接看到内部软管的剩余量，无需拆开装置就能判断是否需要更换新管。侧置的旋钮做了外凸的六角防滑造型，旋转时手指与旋钮的接触摩擦力足够，不会出现打滑脱手的情况，旋钮与内部挤压辊的连接采用一体式轴伸结构，减少了多余的传动零件，降低了长期使用后的松动故障概率。挤压辊的表面做了细微的磨砂纹理处理，既可以保证与软管外壁的足够摩擦力，不会出现牵引打滑的情况，又不会因为压力过大夹破软管外壁，辊子之间的间隙经过反复调试，适配市面上绝大多数120g-200g规格的牙膏软管管径，管壁间隙控制在1.2mm-2.5mm的自适应范围内，对于不同壁厚的软管都能稳定牵引。

　　安装与使用边界方面，这款装置整体高度控制在160mm左右，底部最大直径70mm，占用的台面空间仅相当于一个普通漱口杯的占地面积，不需要额外的粘贴、固定配件，直接放置在平整台面上即可使用，适配绝大多数家庭洗漱台、酒店洗手台的台面空间，不会与水龙头、漱口杯、 soap盒等常规盥洗用品产生空间干涉。装置顶部的管口位置做了圆弧过渡处理，挤出的膏体可以直接落在牙刷上，不会在装置表面残留多余膏体，日常清洁时只需要用湿抹布擦拭外壳表面即可，内部的挤压辊组件可以直接从侧部开口抽出，定期清理辊面残留的膏体污渍，维护十分简便。

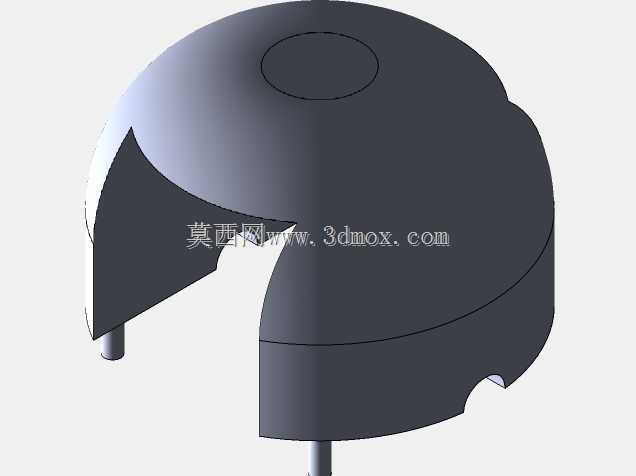

　　从结构可靠性角度考虑，整个装置除了挤压辊的转轴采用小直径金属销轴外，其余结构件均可采用食品级PP材质注塑成型，零件数量控制在8个以内，装配时不需要复杂的紧固件，依靠塑料件本身的卡扣结构即可完成整体组装，量产时的装配效率高，成本可控。装置的上部顶盖做了可拆卸设计，当内部出现卡管情况时，可以直接打开顶盖调整软管位置，不需要借助额外工具，日常使用的容错率更高。不同于常见的壁挂式挤膏器需要粘贴在墙面、容易留胶脱落的问题，这款立式结构完全依托自身重心稳定放置，用户可以根据使用习惯随意调整摆放位置，搬家或者调整台面布局时可以随时移动，没有安装位置的限制。在公共场景比如酒店卫生间、员工宿舍盥洗室使用时，这种封闭式的立式结构也能避免软管外露被随意触碰，更加卫生整洁，同时稳定的结构也不容易被碰倒损坏，长期使用的维护成本更低。
