啮合式直齿条配套小齿轮传动结构

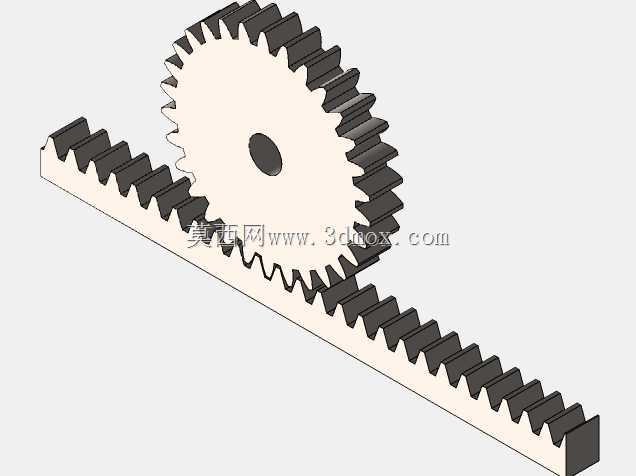

这套齿条与小齿轮的啮合结构，是机械传动领域里把旋转运动和直线运动做双向转换的典型结构，在很多需要精准直线位移的设备里都能见到它的身影。做结构设计的时候，首先要考虑的是齿形的匹配精度，直齿的齿廓采用标准渐开线设计，保证啮合过程中齿面接触均匀，不会出现卡滞或者侧隙过大的问题。小齿轮的中心孔是安装基准，设计时要匹配对应传动轴的配合公差，通常选用过渡配合保证传动时的同轴度，避免运转过程中出现偏心带来的振动和齿面磨损。齿条的安装基准面做了平整处理，安装时可以直接贴合设备的安装基面，通过侧面的定位销或者压块完成固定，不需要额外做复杂的调平结构，能大幅缩短现场装配的调校时间。在实际应用场景里，这类传动结构常出现在机床的进给轴、自动化生产线的平移工位、升降设备的导向传动部位，相比丝杠传动，它的传动行程不受丝杠长度限制，长距离传动时成本优势更明显，而且传动效率更高，能承受更大的轴向负载。设计过程中特意控制了齿顶高和齿根高的比例，避免啮合时出现齿顶干涉，小齿轮的齿数选择也做了考量，既保证传动时的重合度足够，运转过程不会出现跳齿，也不会因为齿数过少导致根切问题，影响轮齿的结构强度。齿条的齿距和小齿轮的基节做了等精度匹配，保证每一个轮齿进入啮合和退出啮合的过程都平滑过渡，减少传动过程中的冲击和噪音。安装边界上，小齿轮的齿顶圆和齿条的齿根之间预留了合理的顶隙，既可以储存少量润滑脂，也能补偿加工和安装过程中带来的尺寸误差，避免运转时出现顶死的情况。整个结构没有多余的复杂特征，所有的尺寸都围绕传动稳定性和安装便捷性设计，轮齿的厚度经过强度校核，能满足常规工况下的负载传递需求，不管是做手动调节的位移机构，还是配合电机做动力驱动的自动传动工位，都能稳定发挥作用。在做三维建模的时候，齿形的生成严格遵循啮合原理，保证装配后两个零件的齿面可以完全贴合，没有错位或者干涉，方便后续做运动仿真验证，也能直接导出工程图用于加工生产，不需要设计人员再做额外的齿形修正。
