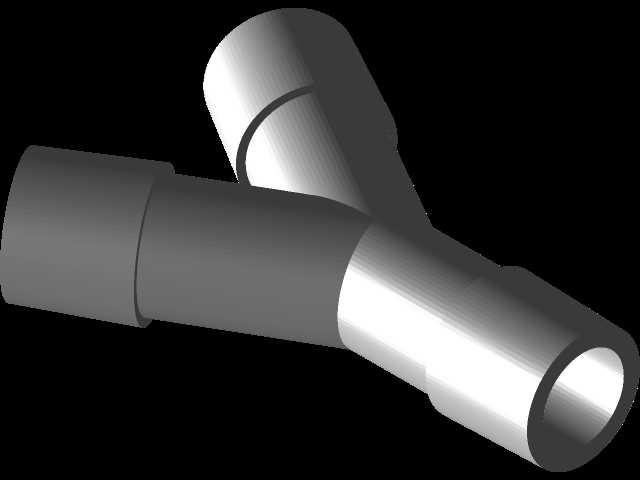

医用呼吸回路Y型三通连接接头

这款Y形接头是呼吸回路系统里的核心气路转接部件，主要应用在临床呼吸支持设备的管路搭建场景中，不管是有创呼吸机的外接回路，还是麻醉呼吸回路的气路分流，都需要这类接头完成三路气路的连通，实现主供气路与患者端、监测端的气路衔接，避免气路弯折造成的通气阻力异常。从结构设计来看，接头采用等径Y形分流布局，三个接口的插接段都做了阶梯式凸台结构，插接时可以和标准呼吸管路的内壁形成过盈配合，凸台的棱边做了R0.8的圆角过渡，既不会割伤软质PVC或硅胶管路，也能在插拔时提供足够的卡紧力，避免通气过程中管路受牵拉脱落。接头的三个支管交汇区域做了平滑的流道过渡，没有直角突变结构，能最大程度降低气路湍流带来的通气阻力，减少送气过程中的压力损耗，保证潮气量输送的准确性，这一点在小潮气量通气的临床场景中尤为重要，流道内壁的粗糙度控制在Ra1.6以下，不容易附着冷凝水，也能降低回路污染的风险。从安装边界来看，三个接口的外径匹配常规成人呼吸管路的标准内径，插接深度统一为15mm，安装时不需要额外的紧固件，直接将管路推至凸台根部即可完成密封，相邻两个支管之间的夹角经过反复验证，既不会因为夹角过小造成管路弯折憋堵，也不会因为夹角过大导致整体占用空间过多，在面罩端连接时不会对患者面部造成额外的压迫。接头整体采用对称式结构设计，三个支管的壁厚均匀，注塑成型时不容易出现缩痕或应力集中问题，材料选用符合医用级要求的硬质聚合物，具备一定的抗形变能力，常规的消毒浸泡、环氧乙烷灭菌处理都不会造成接口尺寸变形，能满足重复消毒使用或一次性使用的不同场景需求。在实际临床使用中，这类Y接头还可以根据需求在其中一个支路转接呼气阀、流量传感器或者雾化给药端口，不需要额外增加转接件，减少气路的连接节点，也就降低了气路漏气的概率，整体结构没有多余的设计冗余，每一处结构都服务于气路连通的可靠性与通气效率的提升。
