真空系统用KF与CF接口转接法兰组件

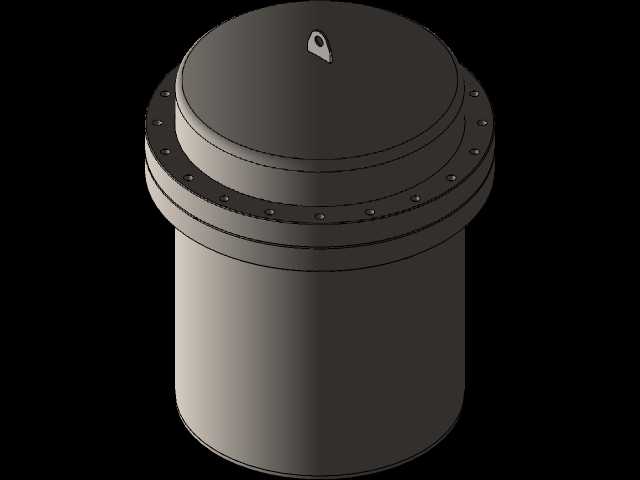

　　在半导体制造、真空镀膜、实验室真空试验、材料热处理这类需要构建密闭真空腔体的场景中，不同规格真空接口的转接密封是管路搭建时绕不开的结构环节，这套法兰组件正是针对KF50快装接口与CF250刀口法兰接口的跨规格衔接需求设计，可直接集成在小型真空室的腔体壁面，兼顾视口观测、管路定心、密封衔接的多重作用。从实际使用场景来看，小型真空室常需要在腔壁同时接入抽气管路、观测视窗、定心支撑结构，这套组件把对应接口的法兰结构做了整合，不用在腔体壁上分散开多个安装孔位，能减少腔体壁的密封泄漏点，降低真空系统的漏率风险。设计过程中优先考虑了真空密封的核心要求，CF法兰侧采用标准刀口密封结构，安装时配合铜垫圈就能实现超高真空等级的静密封，

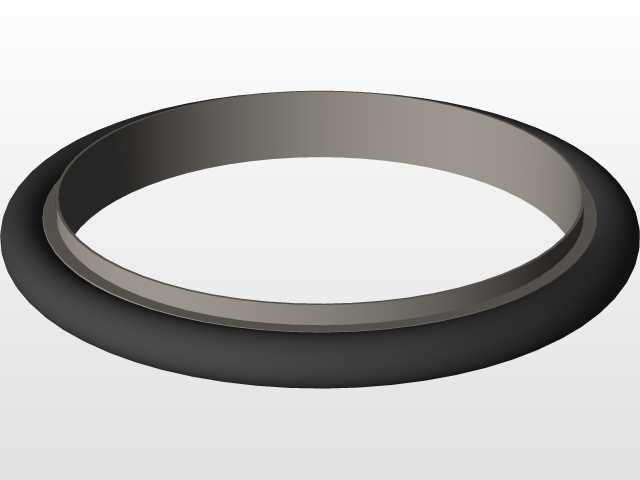

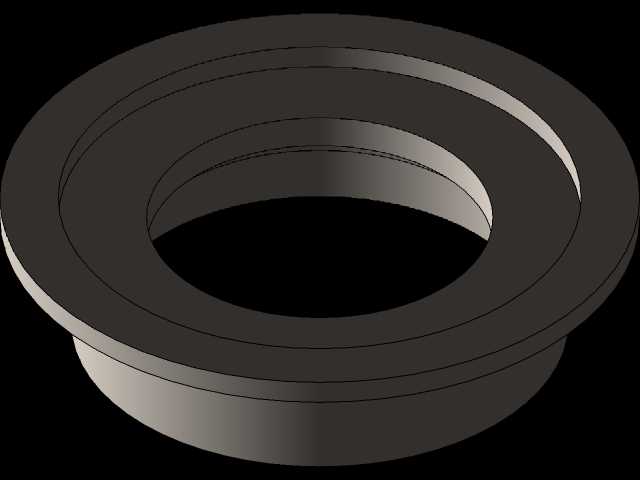

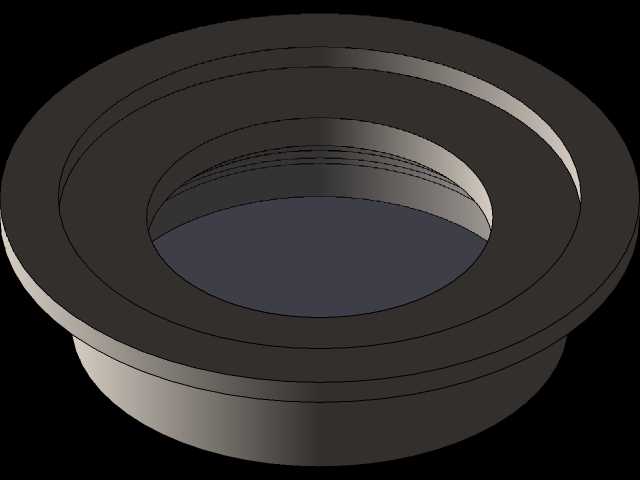

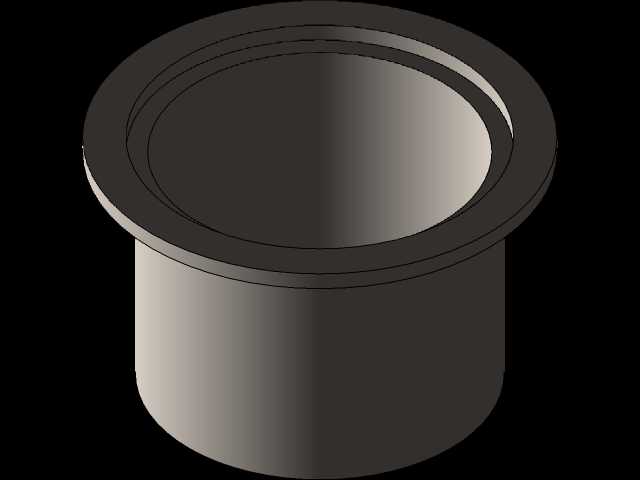

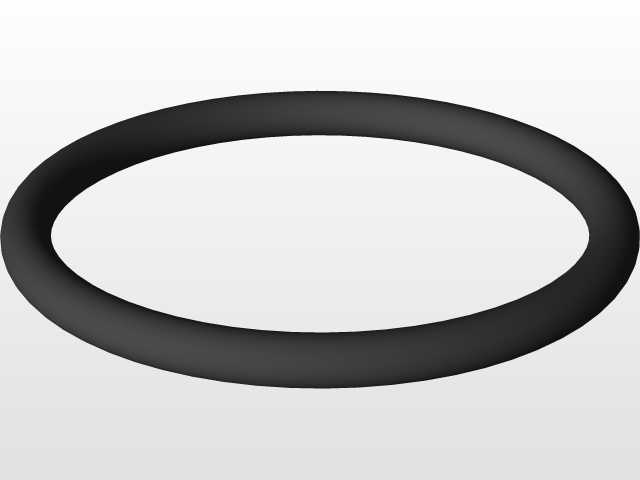

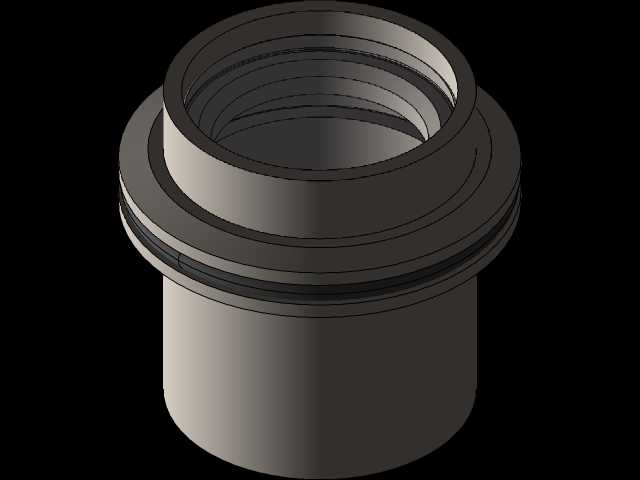

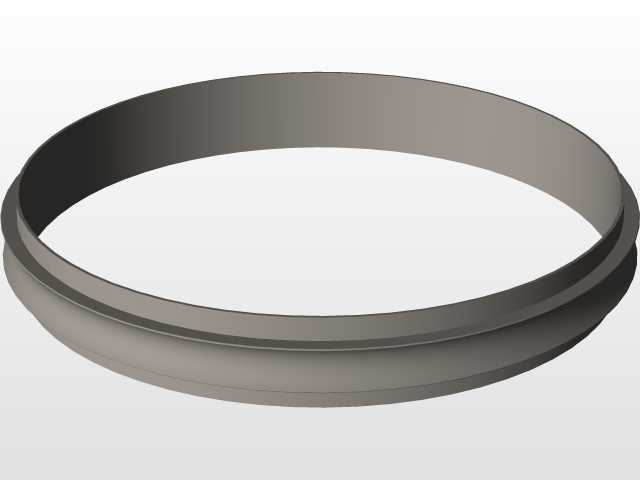

　　适配10^-5Pa以上的高真空工况；KF50侧采用快装卡箍配合O型圈的密封形式，方便经常拆装的观测、测温、接气支路快速接驳，不用每次拆装都拧动大量螺栓。定心环结构集成在两个法兰的衔接位置，安装时可以自动校准KF接口与CF接口的同轴度，避免管路装偏导致的密封面压合不均、局部漏气问题，也能减少安装时反复调整对位的工作量。视口法兰的安装位预留了标准视窗玻璃的压装台阶，压装台阶的深度、内径尺寸匹配常用的石英视窗规格，安装时压入视窗玻璃配合密封垫圈就能直接使用，不用额外加工视窗安装位，方便操作人员在真空作业过程中直接观察腔体内的工件状态、反应过程。从安装边界来看，CF250法兰侧的外径、螺栓孔分布完全遵循CF250真空法兰的标准尺寸，

　　螺栓孔位与同规格标准法兰完全通用，可直接对接现有真空腔体上的CF250预留接口，不用对原有腔体做二次改孔加工；KF50侧的接口高度、卡箍配合尺寸符合KF快装接口的行业通用规范，可直接搭配标准KF50卡箍、波纹管、阀门使用。整个组件的各零件衔接处做了圆角过渡，没有尖锐的加工棱角，既避免安装时划伤密封垫圈，也能减少真空环境下的气体吸附面积，提升真空系统的抽气效率。法兰的密封面都做了高精度的车削加工，表面粗糙度满足真空密封的要求，不会因为密封面的加工刀痕导致微漏，日常维护时只需要定期检查密封垫圈的老化情况，更换对应规格的垫圈就能长期保持密封性能，适配各类小型真空实验装置、小型真空镀膜设备、真空检漏设备的腔体搭建与改造需求。
