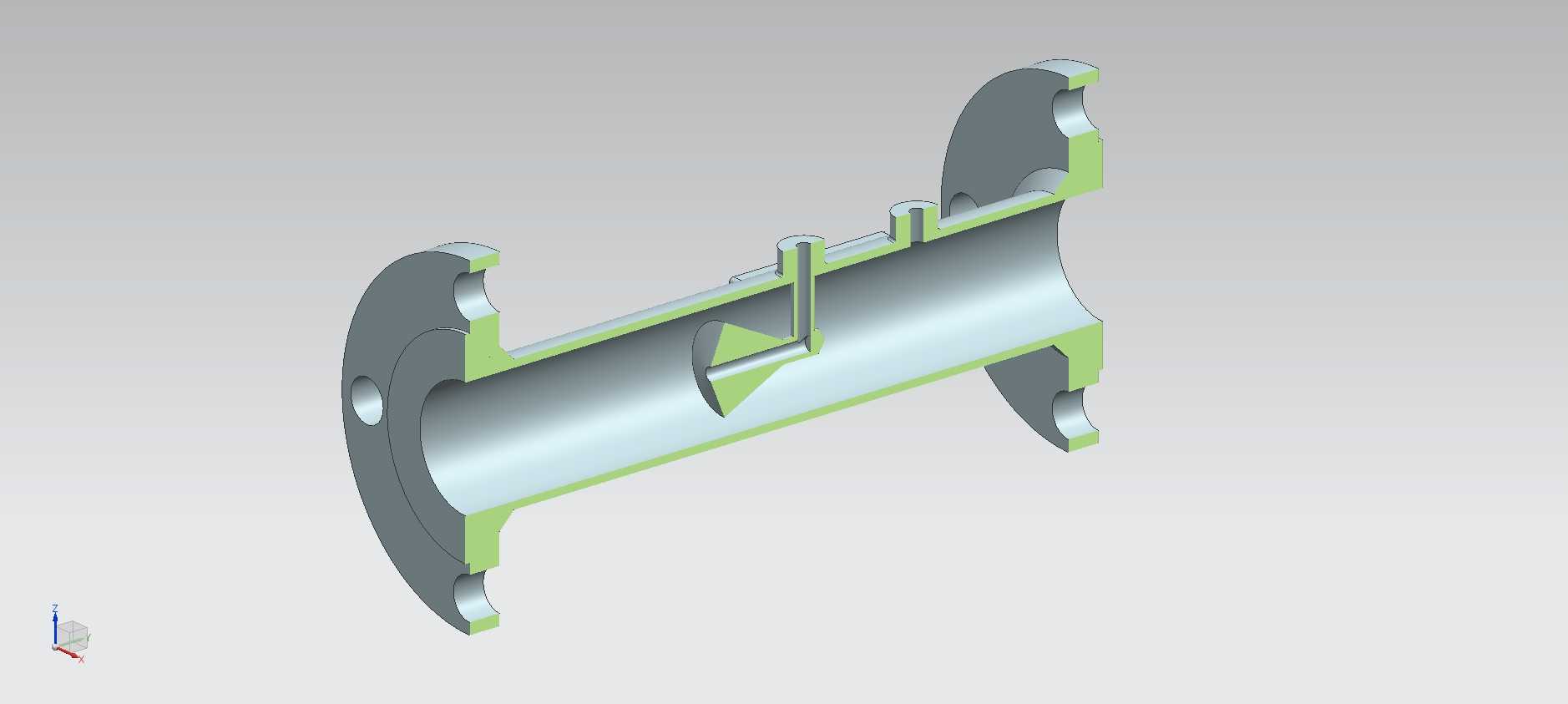

两英寸法兰连接锥形V型流量计结构

在化工、市政给排水、油气输送等工业管线的流量计量场景中，差压式流量测量装置始终占据着不小的应用比重，这款两英寸规格的锥形V型流量计，正是针对中小口径工艺管线的精准计量需求完成的结构设计。从实际安装边界来看，该设备两端采用标准凸面法兰对接结构，法兰盘上均匀分布四个螺栓通孔，可直接匹配同公称通径的工业管线法兰，无需额外加装转换接头，安装时只需保证两端法兰密封面与管线法兰同轴对齐，按对应压力等级的螺栓扭矩要求紧固即可，整体竖直安装的柱式结构不会额外占用过多管线周边的操作空间，侧面预留的两个取压接口位置经过布局优化，既避开了法兰连接的螺栓操作区间，也预留了足够的差压变送器安装操作空间，不会出现安装时工具无法伸入紧固的问题。从功能特性上看，锥形V型的节流结构相比传统孔板流量计，具备更宽的量程比，对上游直管段的长度要求更低，哪怕管线前端存在弯头、变径等扰流结构，也能保证测量精度的稳定性，同时锥形节流件的自冲刷特性，能减少流体中杂质在节流件附近的堆积，适合含有少量固体颗粒的流体、脏污介质的长期计量场景，降低日常维护的频次。设计过程中，首先确定了两英寸通径对应的法兰标准尺寸，保证安装兼容性，筒体部分的壁厚按照常用的1.6MPa公称压力等级核算，满足多数常规工业管线的压力耐受要求，侧面的取压口采用内螺纹连接结构，可直接适配常规的差压引压管路，两个取压口分别对应锥形节流件前后的高压、低压取压位置，位置精度直接影响差压值采集的准确性，建模时严格按照差压流量计的取压位置规范做了定位。整个筒体的流道内部做了顺滑过渡处理，避免出现突兀的台阶造成额外的压损，上下法兰与筒体的连接位置做了圆弧过渡结构，减少焊接应力集中的同时，也能避免流体在该位置形成滞留死区。这类流量计在实际投用中，可直接接入工艺管线的流量监测系统，为生产过程的物料核算、能耗统计、流量控制提供准确的实时数据，相比其他结构的差压流量计，V锥结构的长期稳定性更好，不容易因为介质冲刷、磨损出现测量精度快速漂移的问题，适合长期连续运行的工业生产场景。建模时对各个部件的装配关系做了完整还原，法兰的螺栓孔位置、取压口的螺纹规格、锥形节流件在筒体内的安装位置都做了准确呈现，可直接用于同类产品的结构参考、安装模拟或者教学演示使用。
