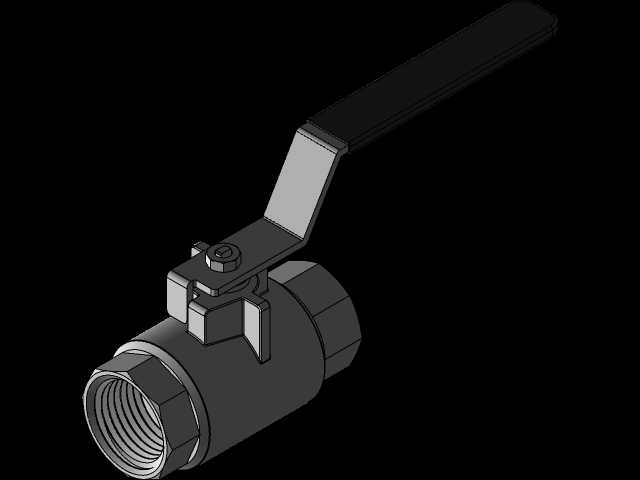

内螺纹连接手柄式手动球阀结构设计

这款手动球阀的结构设计完全贴合民用给排水、小型工业流体管路、暖通循环系统的实际使用需求，在做三维建模时，首先要明确的是它的核心功能是实现管路介质的通断快速切换，相比闸阀、截止阀，它的启闭行程极短，手柄旋转90度即可完成全开或全关动作，操作时不需要施加过大的力矩，日常运维人员徒手就能完成操作，不需要额外配备专用启闭工具。从安装边界来看，阀体两端采用标准内螺纹接口，建模时严格匹配通用管螺纹的公差标准，安装时不需要额外焊接法兰，直接和同规格的外螺纹管路端拧紧即可，适配的管路公称通径覆盖常用的小口径区间，安装占用的轴向空间远小于同通径的法兰连接阀门，非常适合管路排布紧凑、安装操作空间有限的场景，比如楼宇内部的供水支管、小型设备的冷却循环管路、气动系统的支路控制端都能适配。设计时将球体的密封副做了对称式结构处理，介质可以从任意一端流入，安装时不需要刻意区分进出口方向，能大幅降低现场安装的出错概率，也能避免单向阀类产品装反导致的管路故障。手柄部分做了加长力臂设计，同时在握持区域做了防滑的平面结构，即使管路带压状态下操作，也不会出现打滑脱手的情况，手柄和阀杆的连接部位采用扁方定位加锁紧螺钉的固定方式，长期频繁启闭也不会出现手柄松旷、转动错位的问题。阀体的外形做了六角结构设计，安装时可以用普通活动扳手卡住阀体六角位施加拧紧力矩，不需要专门定制工装，现场安装的适配性极强。建模过程中对球体的流道做了全通径匹配处理，全开状态下流道和管路内径完全一致，介质流经时的压损极小，不会出现明显的节流效应，也不容易在阀腔内部积存介质杂质，长期输送带微小颗粒的流体时，也能降低密封面被杂质卡涩的概率。阀杆部位采用下装式结构设计，即使阀杆处的密封件长期使用出现磨损，带压状态下也不会出现阀杆被介质压力顶出飞出的安全隐患，密封填料的预留压缩空间也做了合理设计，后期出现微漏时，只需要适当压紧填料压盖就能解决密封问题，不需要整体拆解阀门，运维成本极低。整体结构没有冗余的复杂零件，所有零部件都采用通用五金加工工艺就能实现生产，加工难度低，量产时的品控容易把控，不管是做设备配套选型，还是做管路改造的备件替换，这款结构的球阀都能满足绝大多数小口径流体控制场景的使用要求。
