参数化斜接弯管管路连接件设计

在工业管路系统搭建中，斜接弯管是改变管路走向、适配现场空间布局的核心连接件，广泛应用于市政给排水、化工流体输送、暖通空调管网、工业制程管线等场景，这类管件的选型与设计直接影响管路的流体阻力、安装适配性与长期运行稳定性。不同于一体成型的冲压弯头，斜接弯管通过多段管节斜切拼接成型，可灵活调整弯曲角度，在大口径管路、非标准角度转向的场景中具备更高的适配性，能有效减少管路安装时的现场切割、焊接工作量，降低施工难度。

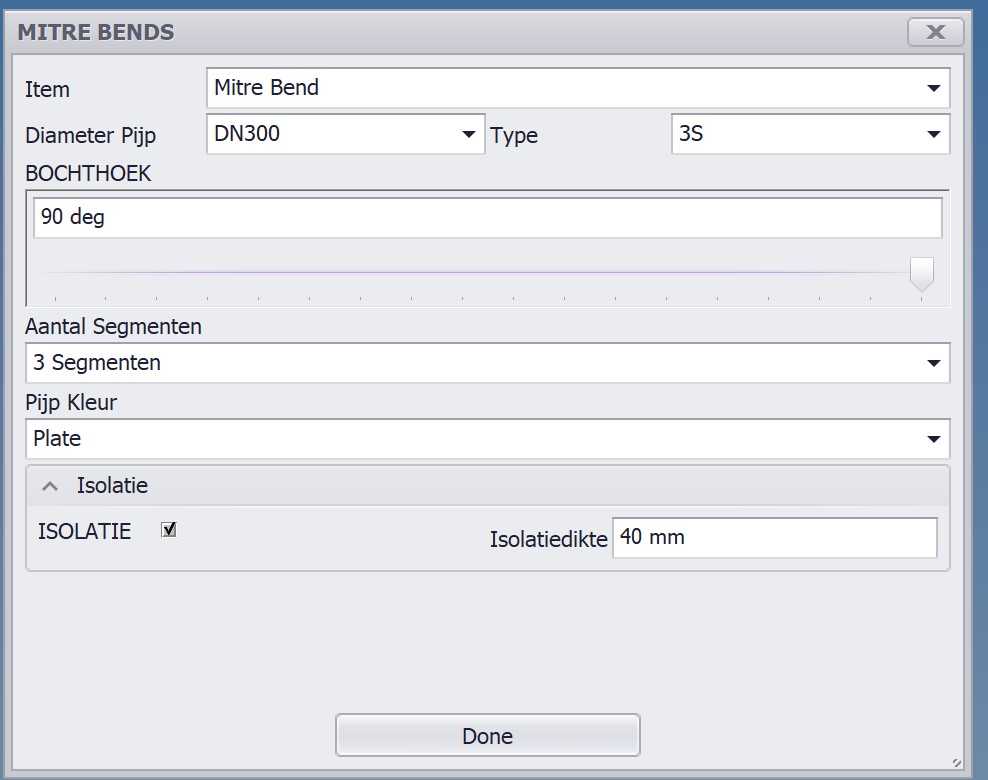

这款斜接弯管的设计覆盖了公称直径dn50至dn950的全常用管径区间，可适配不同通流需求的管路系统，无论是小口径的分支管路还是大口径的主干输送管线，都能匹配对应的规格参数。设计中预留了壁厚控制的可选逻辑，可根据管路输送介质的压力等级、腐蚀特性选择带隔离壁厚的结构或是等壁厚结构，满足不同压力工况的使用要求：高压输送场景可选用加厚隔离壁结构提升管件承压能力，低压无腐蚀的流体输送场景可选用等壁厚结构控制材料成本。

弯曲半径提供2s、3s、5s三个常用档位，参数匹配DIN2605标准中的对应要求，可直接适配符合德标体系的管路安装规范，在涉外项目、外资工厂管路改造等场景中无需额外调整参数即可直接套用。角度调节范围覆盖5度到90度，几乎覆盖了管路安装中所有常见的转向需求，小角度转向可用于管路微调避让现场障碍物，大角度90度转向可用于管路垂直转向、主干管分支等常规布局。

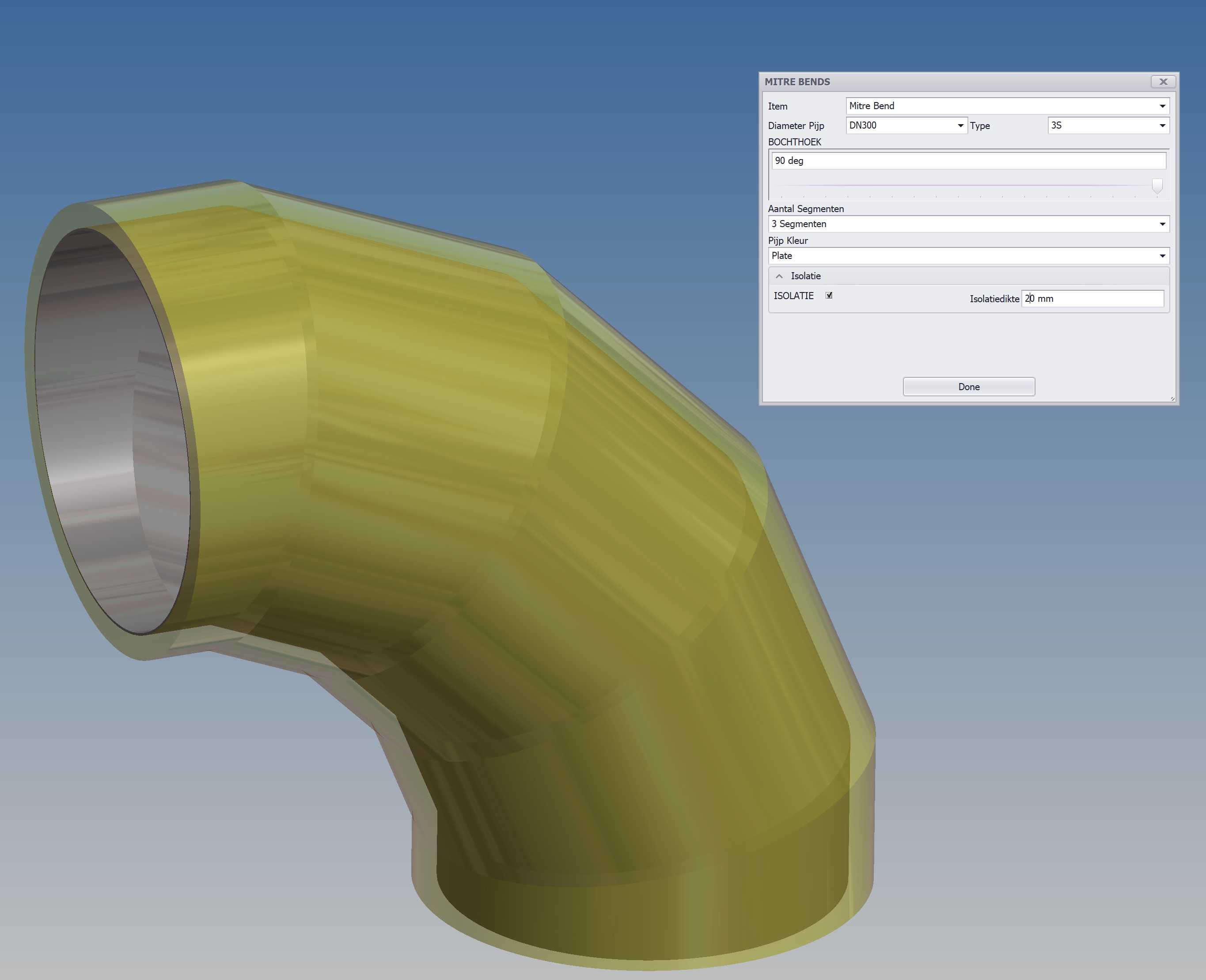

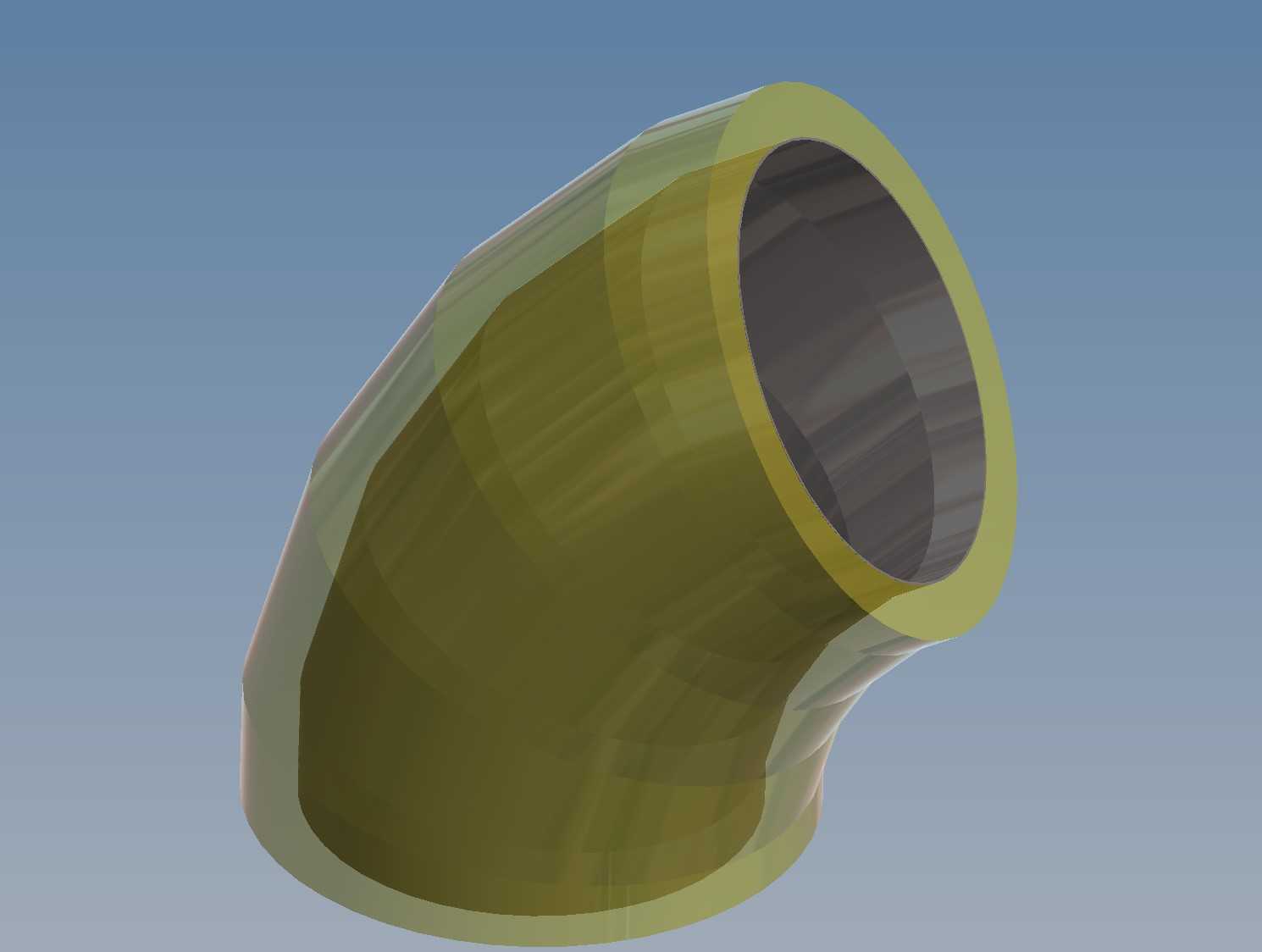

设计过程中采用参数化逻辑搭建模型，各段管节的拼接角度、切割长度随整体弯曲角度、弯曲半径、管径参数自动联动更新，调整参数时无需重新绘制每一段管节的轮廓，可快速生成不同规格的斜接弯管模型，大幅提升管路设计阶段的选型出图效率。外形上，多段拼接的结构在弯折处形成均匀的折线过渡，内壁平滑无突变，可减少流体经过时的局部阻力，降低管路运行时的压损与湍流噪音。安装边界方面，管件两端的连接端面保持与管路轴线垂直，可直接对接同管径的标准直管段，适配焊接、法兰连接等多种常规管路连接方式，无需额外制作过渡接头，安装时只需核对管径、弯曲角度与现场空间的匹配度，即可直接完成装配，能有效缩短管路施工的周期。
