8英寸法兰式金属波纹膨胀节结构设计

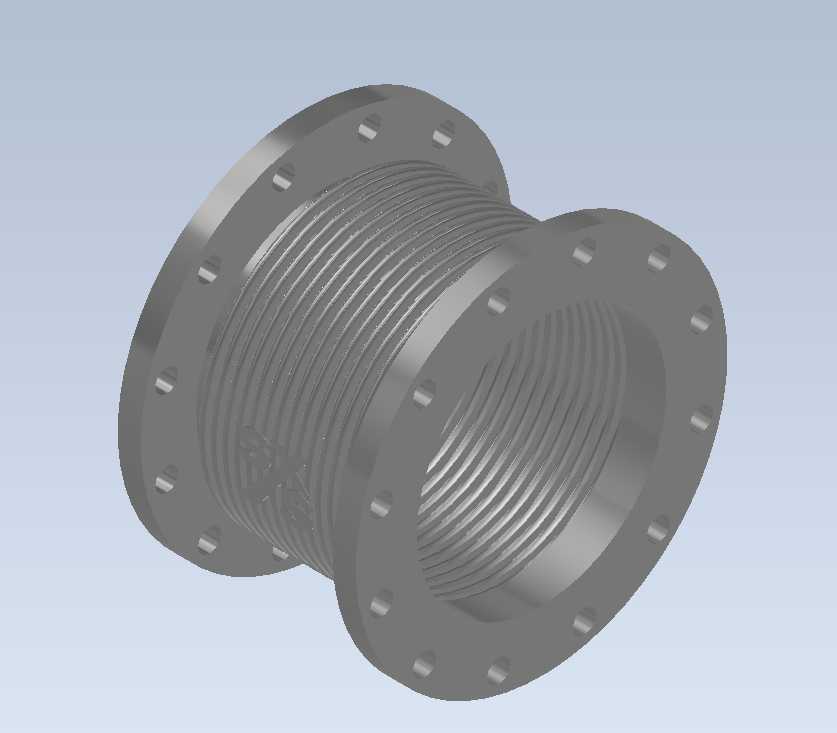

在化工、市政供热、船舶动力、暖通空调等涉及流体输送的管路系统中，热胀冷缩带来的轴向、横向与角向位移是管路设计阶段必须优先解决的应力问题，刚性管路在温度变化、设备振动、基础沉降的多重作用下，很容易在焊缝、法兰接口位置出现应力集中导致的开裂泄漏，8英寸法兰式金属波纹膨胀节正是针对这类工况设计的管路补偿元件。该款膨胀节采用两端带螺栓孔的平法兰作为连接结构，中间主体为多层薄壁不锈钢液压成型的波纹管段，波纹管的波型采用标准U型结构，这种波型在保证足够补偿位移量的同时，具备更均匀的应力分布特性，不会在波峰波谷位置出现过早的疲劳失效。从安装边界来看，两端法兰的密封面采用突面形式，螺栓孔沿法兰圆周均布，适配同压力等级的标准管路法兰对接，安装时无需额外加工过渡连接件，只要匹配对应规格的螺栓、密封垫片即可完成装配，安装公差适配范围覆盖常规管路安装的同轴度偏差要求，不会因为现场管路的微小错位导致额外装配应力。设计阶段优先考虑了波纹管的疲劳寿命参数，多层薄壁结构相比单层厚壁波纹管，在相同补偿量下具备更低的刚度，对管路两端的设备、支架产生的反作用力更小，不会给相连的泵、阀等设备带来额外的载荷负担，同时多层结构在单层出现点蚀损伤时不会立刻发生整体泄漏，具备一定的失效冗余度。实际应用中，这类膨胀节除了补偿温度变形，还可以有效隔离泵组、压缩机等动力设备运行时传递到管路上的振动，阻断振动沿管路的传递路径，降低管路系统的共振风险，减少支架的振动载荷，延长管路附件的使用寿命。在管路排布设计时，需要将该膨胀节布置在两个固定支架之间的合理位置，根据管路的预期位移量预留足够的压缩或拉伸余量，避免安装时出现波纹管过度拉伸或压缩的情况，同时要注意导流方向，避免流体直接冲刷波纹管内壁造成冲蚀磨损，对于含固体颗粒的流体工况，还可以在内侧加装导流筒来降低波纹管的磨损速率。该结构的膨胀节没有多余的冗余部件，整体结构紧凑，轴向长度适配8英寸管路的常规安装空间，不会占用过多的管廊或设备间布置空间，法兰的厚度、螺栓孔数量与孔径均匹配对应公称压力的法兰标准，不需要单独定制配对法兰，现场安装替换的通用性较强，既可以用于新建管路的设计选型，也可以用于老旧管路的改造替换，在更换时不需要改动原有管路的法兰接口尺寸，大幅降低现场改造的施工量。
