电机振动模拟教学实验装置三维设计

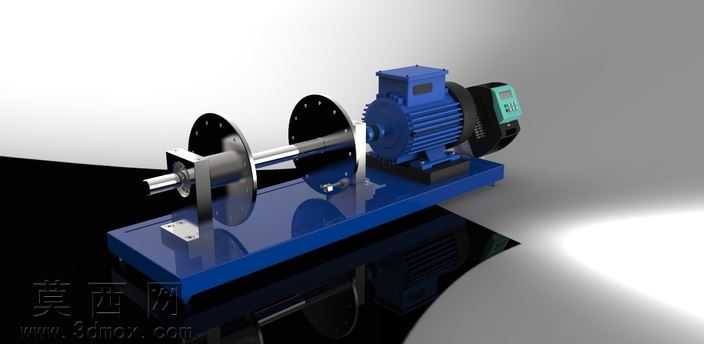

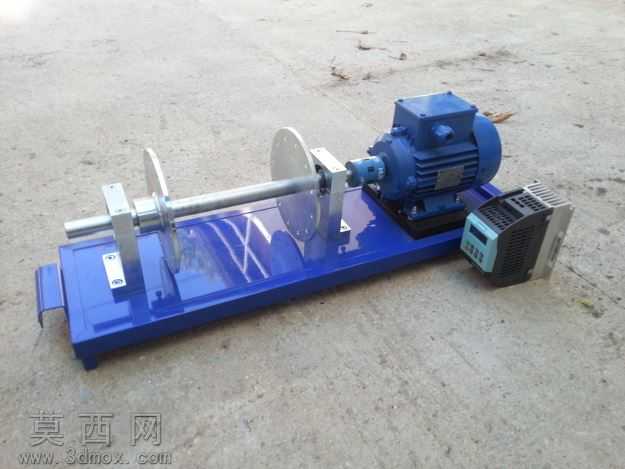

本作品为面向机械振动教学场景的电机振动模拟实验装置三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用自底向上的装配建模思路，先逐一完成各组成零件的参数化建模，再通过同轴、重合、平行等标准装配约束完成整体装配，确保各部件的相对位置、装配间隙完全符合机械设计规范，可直接用于后续的运动仿真、结构力学分析等拓展工作。模型渲染阶段采用工业级渲染参数配置，为装置底座赋予深蓝色金属烤漆材质，还原真实工业实验台的漆面质感，表面设置细微的颗粒粗糙度与环境反射效果，避免塑料感失真；为电机主体外壳赋予铸铁材质，还原铸造壳体的哑光金属质感，表面添加细微的铸造纹理与安装标识细节；为传动长轴赋予抛光不锈钢材质，设置高反射率与低粗糙度参数，还原机加工轴类零件的金属光泽；为两端的振动模拟轮盘赋予发黑处理钢材材质，搭配安装固定用的标准紧固件细节，还原真实轮盘的装配状态；为电机端部的控制模块赋予工程塑料与显示屏玻璃组合材质，区分不同功能区域的材质差异，提升模型的真实感。结构设计上，装置整体采用卧式布局，厚重的长方形安装底座作为承载基础，通过地脚安装位实现平台固定，保证振动实验过程中的结构稳定性；驱动电机通过螺栓固定在底座一侧的安装工位上，电机输出端通过联轴器连接水平布置的传动长轴，长轴通过两个带立式轴承座的支撑结构固定在底座上，保证轴系转动的同轴度与支撑刚度；长轴上安装两组可调整偏心量的振动轮盘，通过改变轮盘上偏心块的安装位置即可模拟不同幅值、不同频率的电机振动工况，电机端部集成的控制模块可实现转速调节、振动参数采集等功能，完全匹配机械振动教学实验的功能需求。设计过程中充分考虑教学演示的直观性需求，所有结构均做了可视化处理，没有冗余的遮挡结构，能够让观察者清晰看到动力传递路径、振动产生的结构原理，同时各零件的尺寸比例严格参照真实教学实验装置的参数设置，不存在结构失真、比例失调的问题，既可以作为教学演示的可视化素材，也可以作为相关实验装置设计的参考蓝本，为机械振动相关的课程教学、实验方案设计提供直观的三维数字化支撑。
