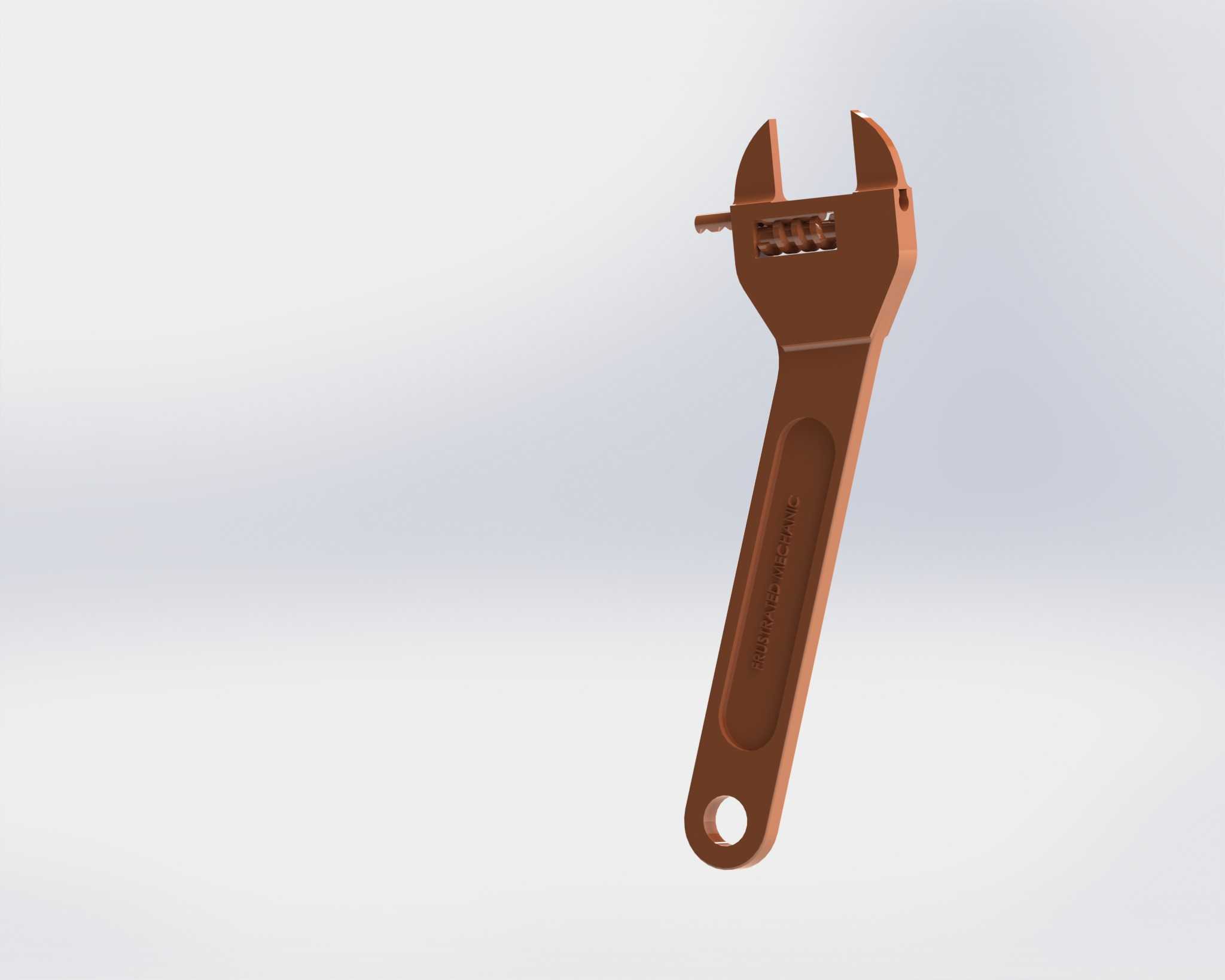

可调式活动扳手结构三维数模

这款可调式活动扳手的三维结构设计，完全贴合一线装配、设备维保场景的实际使用需求，在机械装配生产线、设备售后运维、水电安装、家用应急维修等场景中，都属于高频使用的基础手动工具，核心作用是完成不同规格六角头、方头螺栓螺母的紧固与拆卸作业，无需频繁更换对应规格的固定开口扳手，能大幅减少工具携带数量，提升零散维修作业的效率。从功能特性来看，这款扳手通过扳体头部的蜗轮蜗杆结构配合活动钳口的齿条传动，实现开口尺寸的连续可调，可覆盖一定尺寸区间内的紧固件作业需求，相比固定开口扳手适配性更强，尤其适合紧固件规格混杂、作业空间受限的现场场景，比如设备内部狭窄位置的螺栓拆装，无需反复比对扳手规格，调整开口即可快速卡合紧固件。设计过程中，首先针对扳体的受力分布做了结构优化，手柄位置做了符合人手握持弧度的内凹造型，同时在手柄表面增设防滑凹槽，既可以提升握持时的摩擦力，避免施力过程中打滑脱手，也能通过凹槽结构分散手柄受力，降低大扭矩作业时手柄断裂的风险；扳体尾部的挂孔设计，方便工具收纳时悬挂存放，也可在高空作业时通过安全绳系挂，防止工具坠落引发安全事故。活动钳口与固定钳口的咬合面做了平行度公差管控，确保卡合紧固件时两个钳口面完全贴合螺栓的两个受力面，避免施力时出现打滑、磨损螺栓棱角的问题，蜗轮的齿形参数经过反复校核，调整开口时转动顺滑无卡滞，同时调整到位后具备足够的自锁摩擦力，不会因为施力过程中的振动导致开口尺寸变大、滑脱。从尺寸边界来看，这款扳手的整体长度适配常规手动施力的力臂需求，既不会因为长度过短导致紧固扭矩不足，也不会因为长度过长造成空间占用过大、狭窄场景无法操作；头部的最大开口尺寸覆盖日常维保作业中最常见的紧固件规格，头部厚度做了减薄优化，可伸入部分间隙较小的设备安装位完成作业，不会因为头部过厚无法卡入紧固件位置。建模过程中对各个活动部件的装配间隙做了精准设定，活动钳口与扳体导轨的配合间隙控制在合理范围，既保证钳口滑动顺畅，也不会出现间隙过大导致的钳口晃动、咬合错位问题，所有棱边都做了倒钝处理，避免使用过程中划伤操作人员手部，整体结构完全符合手动五金工具的实际使用逻辑，可直接用于工具结构验证、作业场景模拟、工具类产品的设计参考。
