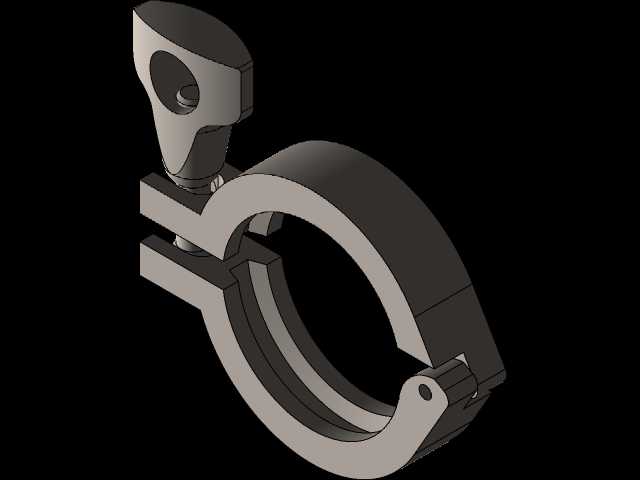

DIN32676标准快装卡箍式管道紧固夹具

这类卡箍夹具主要应用在食品饮料、生物医药、精细化工等行业的洁净流体管路系统中，用来实现两段带标准快装端头的管道、阀门或者罐体接口的快速密封连接，相比传统法兰连接不需要穿装多组螺栓，拆装效率能提升数倍，日常维护、管路改线时操作十分便捷。从结构设计来看，该夹具采用分体式抱环结构，抱环内侧加工有与快装接头锥面匹配的限位槽，锁紧时可以将两个接头的密封面均匀压紧，避免局部应力集中导致的密封失效，配套的锁紧手柄采用偏心凸轮结构，扳动手柄即可完成锁紧与释放，不需要额外工具就能实现可靠夹紧，手柄与抱环的铰接部位做了防脱限位设计，频繁拆装也不会出现销轴脱落的问题。设计过程中首先要匹配DIN32676标准规定的快装接头尺寸，抱环的内槽直径、槽深以及锥度都严格对应标准接头的外形参数，保证不同厂家生产的同规格标准接头都能适配，不会出现装夹错位、压合不严的情况。抱环的铰接端做了加厚处理，因为锁紧时该位置会承受较大的拉应力，加厚结构可以避免长期使用后出现形变张开的问题，锁紧端的开口尺寸经过反复校核，保证手柄扳到锁紧位置时能提供足够的压紧力，同时不会因为过压导致接头密封垫被压溃变形。安装边界方面，该夹具不需要额外的安装固定座，直接抱装在管道接头外侧即可，安装时要保证两个对接接头的端面完全对中，密封垫平整放置在两个接头之间，再将抱环卡入接头的外翻边槽内，扳下锁紧手柄就完成安装，安装后整体径向尺寸比同通径的法兰连接小30%左右，在管路排布密集的设备内部也能灵活布置，不会和周边管路、支架产生干涉。实际使用中，这类夹具的夹紧力可以通过手柄处的调节螺母微调，针对不同硬度的密封垫、不同压力等级的管路工况，可以调整到合适的压紧程度，既保证密封性能，又不会因为压力过大损坏塑料或者橡胶材质的密封件。抱环的圆弧过渡位置都做了圆角处理，没有尖锐的棱角，在洁净车间使用时不容易积留污物，也不会划伤操作人员的手套或者皮肤，符合卫生级设备的设计要求。
