直角流体转向L型管路连接接头

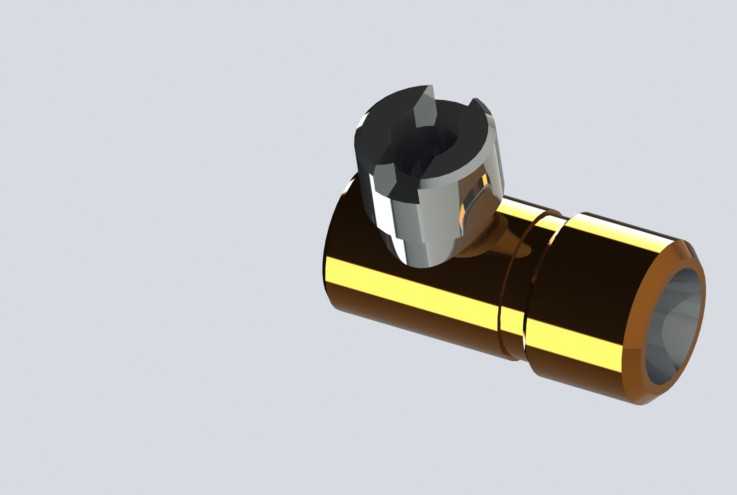

在流体输送管路系统的布局中，经常会遇到管路走向需要从水平方向切换至垂直方向的场景，这类转向需求如果直接通过管路弯折实现，一方面会受限于硬质管路的弯折半径要求，挤占设备内部的安装空间，另一方面弯折处容易产生流体紊流，增大管路压损，长期运行还可能在弯折位置形成应力集中，引发管路开裂泄漏的问题。这款L型连接接头正是针对这类管路转向需求设计的连接件，能够在极小的安装空间内完成90度的流体流向切换，无需对输送管路进行弯折加工，降低现场管路装配的施工难度。从结构设计来看，接头采用一体成型的金属本体，水平段为等径直通结构，两端可适配同规格的硬质管路或软管连接，垂直段顶部设置有带卡槽的连接端，可用于对接支路管路、检测元件或是控制阀门，接口处的同轴度公差控制在0.02mm以内，保证对接后不会出现偏心错位，避免密封失效的风险。接头的流道内壁做了平滑过渡处理，在水平与垂直流道的交汇位置采用圆弧过渡结构，而非直角硬转折，能够有效降低流体转向时的局部阻力，减少紊流产生的概率，对于输送带有微小固体颗粒的流体介质时，也能降低颗粒在转角位置沉积堵塞的风险。安装边界方面，接头水平段的总长度可覆盖常规同管径管路的对接插入深度，垂直段的高度控制在紧凑范围内，不会在垂直方向占用过多安装空间，接头本体的外圆做了防滑结构设计，装配时可通过普通扳手直接夹持拧紧，无需定制专用工装。在实际应用场景中，这类接头可覆盖气动控制回路、低压液压管路、冷却水循环管路、小型化工流体输送管路等多种场景，既可以作为主路的90度转向连接件使用，也可以作为主路引出支路的三通型接头使用，顶部的卡槽式连接端能够快速对接快插式管路接头，提升设备装配与后期维护的效率。设计过程中针对接头的壁厚做了等强度校核，在满足额定工作压力要求的前提下尽可能缩减本体壁厚，控制接头整体重量，同时在管路对接的密封位置预留了标准密封件的安装槽位，可适配O型圈、组合密封垫等多种常用密封元件，保证不同压力工况下的密封可靠性。接头的外表面做了防锈处理，能够适应潮湿、多油污的工业安装环境，长期使用不会出现表面锈蚀脱落的问题，避免锈蚀杂质混入流体介质中影响下游设备的正常运行。
