立式不锈钢承压储液罐体结构设计

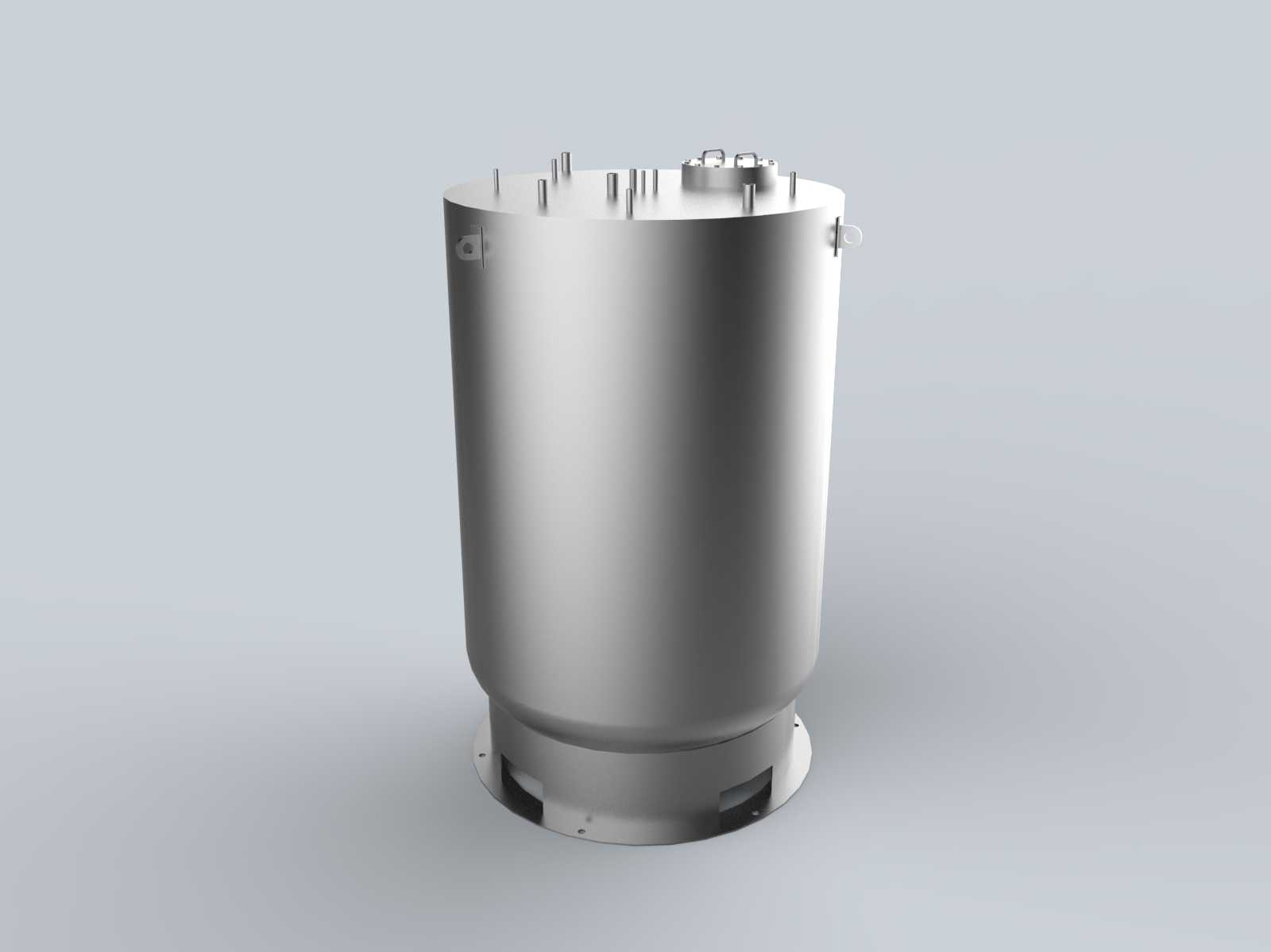

该立式罐体的设计首先锚定精细化工、食品配料、制药中间体暂存的实际工况，这类场景对容器的内壁光洁度、承压稳定性、安装适配性都有明确要求，设计阶段优先考虑了物料接触部分的卫生级处理需求，整体采用304不锈钢材质打造，避免物料残留与腐蚀风险。从结构来看，罐体主体采用等径直筒搭配下锥底的构型，锥底角度经过反复校核，既能够保证停机状态下内部物料可以完全排空无残液，又不会因为锥度过大导致整体高度过高，增加厂房层高的适配成本。顶部的法兰接口布局做了分区规划，中心位置预留了人孔检修位，周围均匀分布的小口径接口分别对应进料、排气、压力检测、温度传感、清洗喷淋的安装需求，接口的凸台高度统一做了标准化处理，方便现场管路对接时不用单独调整支吊架高度，减少现场安装的配管工作量。罐体上部侧面设置的侧装吊耳，位置经过重心核算，吊装时可以保证罐体垂直起吊不会发生倾斜，避免吊装过程中磕碰已安装的附属管路。底部的支撑裙座做了加宽法兰边设计，法兰边上均匀分布的安装螺栓孔可以直接与预埋基础的地脚螺栓对接，裙座侧面预留的排污口可以将裙座区域积存的冷凝水、清洗废液及时排出，避免长期积液腐蚀裙座焊缝。设计过程中针对罐体的壁厚做了承压校核，按照0.3MPa的工作压力计算，筒壁厚度选取既满足强度要求，又控制了整体重量，降低吊装与基础承载的负荷。筒身外壁没有多余的突出结构，方便后期做保温层包覆，保温层固定用的抱箍卡槽直接在筒体卷制前就预留了定位点，不用后期现场焊接破坏不锈钢表面的钝化层。顶部人孔采用快开式结构设计，配套的压紧把手均匀分布，单人即可完成开启与锁紧操作，不需要额外借助吊装工具，方便日常检修与内部清洁作业。考虑到部分工况需要对罐内物料做温度维持，筒身外壁预留了温度传感器的安装套管，套管直接深入罐体内部1/3半径位置，能够准确检测物料实际温度，避免贴壁检测带来的温度偏差。整体安装边界方面，罐体的最大外径控制在常规车间通道的通行宽度范围内，运输时不需要做额外的拆解，整体进场后直接就位固定即可，底部裙座的安装孔位间距适配多数标准化的设备安装基础，不用单独定制预埋钢板，减少现场施工的工作量。
