立式ASME标准承压接收容器结构设计

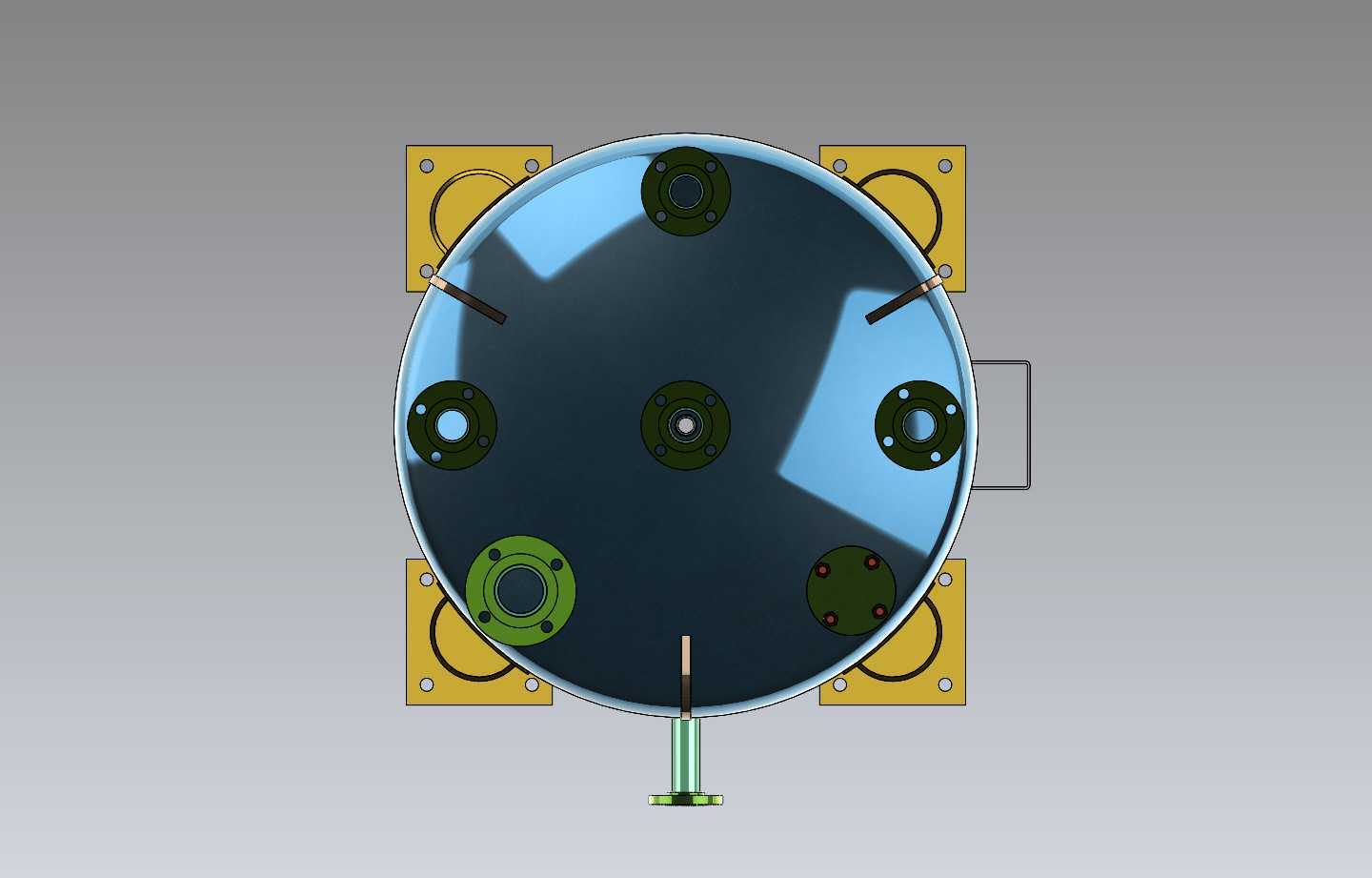

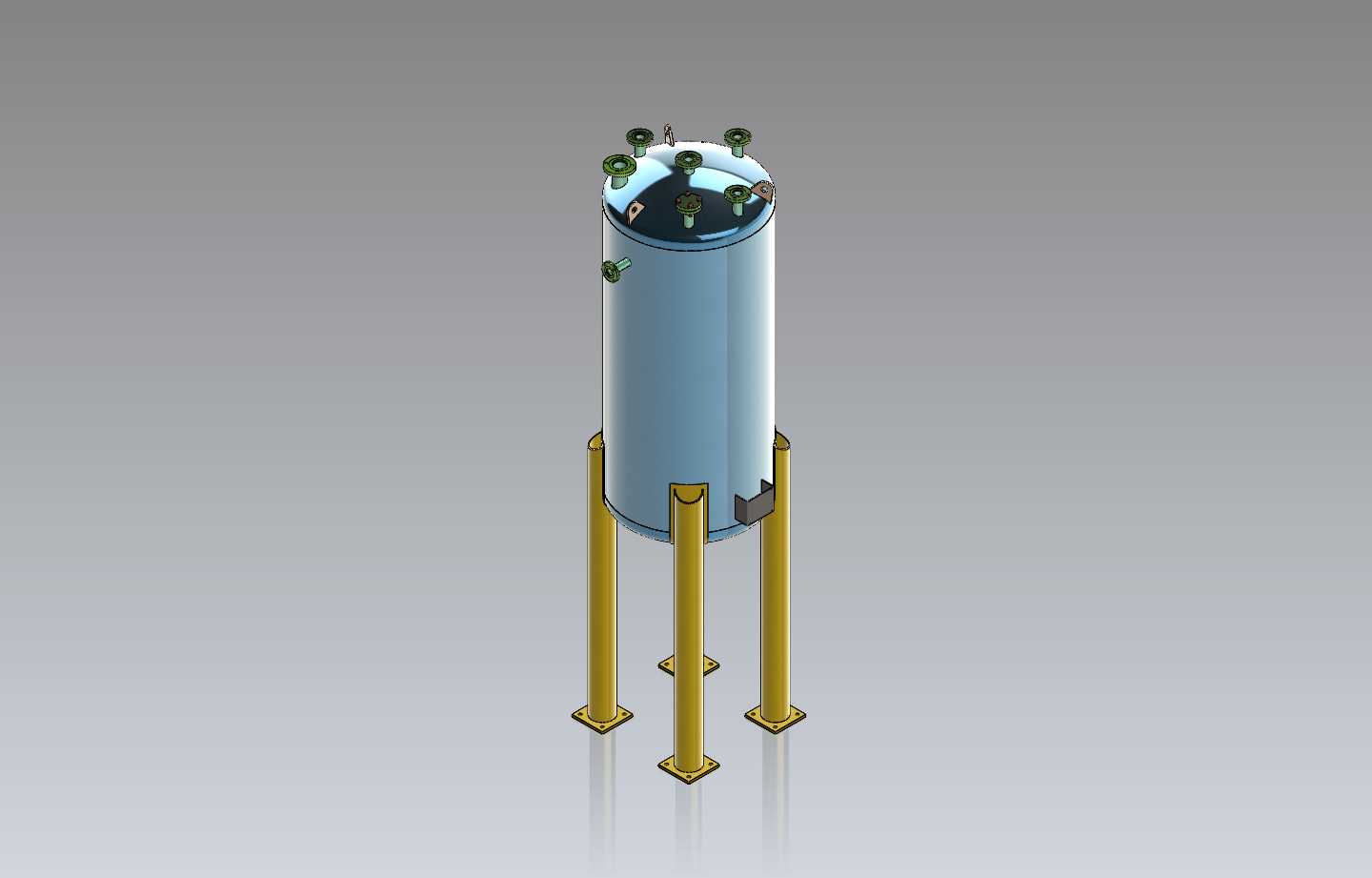

这款立式承压接收容器主要应用于石油化工、精细化工、制药等行业的工艺管线末端，用来承接上游工序输送的带压流体介质，既可以作为气液两相分离的缓冲单元，也能作为工艺介质的临时存储节点，平衡上下游工序的流量波动，避免上游来压突变对下游设备造成冲击。从结构设计来看，整体采用立式圆柱筒体搭配标准椭圆封头的构型，这种构型在承压工况下的应力分布最为均匀，能在同等壁厚条件下承受更高的工作压力，符合ASME压力容器设计规范中关于内压容器的应力校核要求。筒体底部设置了四根均匀分布的支腿，支腿底部带有方形安装底板，底板上预留了螺栓安装孔，安装时可以直接通过膨胀螺栓或化学锚栓固定在设备基础的预埋钢板上，支腿的高度设计预留了底部排料口的操作空间，方便后续对接排料管线与安装底阀。筒体顶部的封头上布置了多个不同规格的接管口，分别对应介质进料、排气、压力检测、安全泄放、备用接口等功能，每个接管的法兰规格都匹配对应管线的压力等级，避免出现应力集中与密封失效问题；筒体侧面还设置了液位检测接口与侧装式人孔结构，方便日常运维时进入罐体内部检修、清理残留介质。设计过程中首先根据设计压力与介质特性确定了筒体的壁厚参数，再通过支腿的载荷校核计算出支腿的型材规格与安装间距，确保设备满载时的整体稳定性，同时考虑到现场安装的吊装需求，在筒体上部设置了对称分布的吊耳结构，吊耳的焊接位置经过重心校核，避免吊装过程中出现罐体倾斜。设备的安装边界需要考虑顶部接管的操作空间、侧面人孔的开启半径，以及底部排料阀的安装维护空间，整体占地尺寸紧凑，适合在框架式生产装置的楼层间布置，不需要额外搭建大型操作平台，侧面的液位接口可以直接对接现场的液位变送器，将液位信号接入厂区DCS系统实现远程监控。筒体与封头的焊接采用全焊透结构，所有接管与筒体的连接位置都做了补强处理，符合ASME规范中关于焊接接头的检测要求，能够满足长期带压运行的密封可靠性要求，支腿与筒体的连接位置设置了加强垫板，分散支腿承载时对筒壁的局部应力，避免长期运行后出现筒壁局部变形的问题。
