化工行业用立式球形封头储料罐体结构

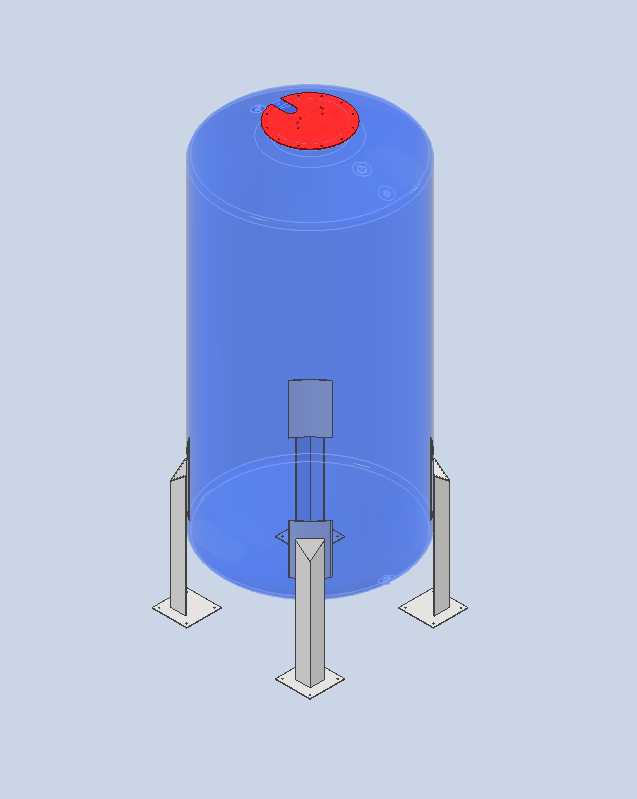

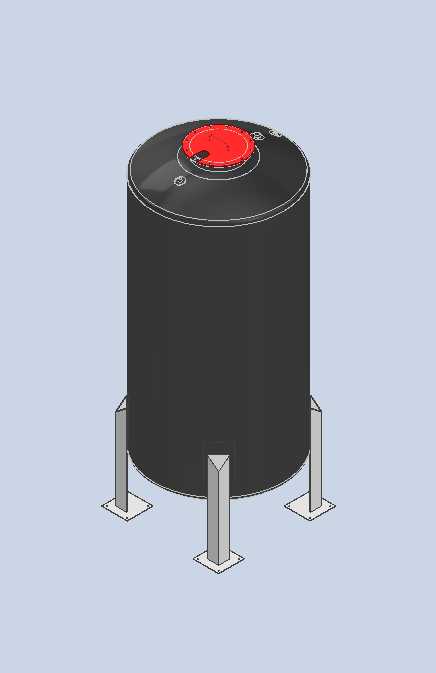

这款立式储槽主要面向精细化工、日化原料生产、农用化学品制备等场景的液态、浆态化工物料中转与暂存环节，区别于常规平底储槽，顶部采用球形封头结构，能在同等壁厚条件下承受更高的内部静压，适配带微正压的物料存储需求，避免易挥发化工介质从顶部接缝处出现无组织逸散。从结构设计逻辑来看，罐体主体采用直筒段搭配标准椭圆封头（注：原文标题的Toriesférico为西语对碟形/球形封头的表述）的经典承压容器构型，直筒段的长径比控制在1.2:1左右，既保证了有效储料容积，又不会因为罐体过高导致底部静压力超出常规板材的许用应力范围，日常存储中等腐蚀性化工物料时，可根据介质属性调整内壁衬层厚度，三维建模阶段已预留衬层安装的间隙余量，无需二次修改主体结构。顶部封头位置开设的带盖板人孔，尺寸满足检修人员携带工具进出的通行要求，人孔盖板采用快开式压紧结构，日常巡检时无需完全拆卸螺栓即可快速检查罐内物料状态，封头上同时预留了进料口、排气口、液位计接口的安装凸台，所有接口的位置均避开支腿的正上方投影区域，避免外接管道与支撑结构出现安装干涉。支撑部分采用三根均布的方形支腿结构，支腿底部带方形安装底板，底板上开设地脚螺栓孔，安装时可通过垫铁调整罐体水平度，支腿与罐体直筒段的连接位置设置了加强筋板，避免满料状态下支腿根部出现应力集中导致焊缝开裂，三根支腿的安装边界形成等边三角形的占地轮廓，相比四腿支撑对安装地面的平整度要求更低，现场施工时更容易找正。设计过程中参考ASME压力容器相关规范的尺寸要求，对罐体的壁厚、封头曲率、支腿承载能力都做了对应校核，模型里所有焊缝位置都做了符合工程实际的倒角处理，没有出现建模阶段常见的尖锐直角结构，方便后续导入工程软件做有限元应力分析时减少网格划分的出错概率，也能直接用于生成生产加工的下料图纸。罐体直筒段下部预留了出料口的安装位置，距离支腿底板的高度满足常规化工管道的安装空间要求，出料时可以依靠重力实现自流排料，减少额外配置输送泵的成本投入，针对部分易沉淀的物料，也可在罐体顶部预留的接口位置加装搅拌装置，主体结构的强度冗余完全可以覆盖搅拌运行时产生的动载荷。
