MKS型气体质量流量控制器结构设计

在半导体制造、特种气体配气、真空镀膜、实验室分析气路搭建这类对气体流量控制精度要求严苛的场景里，质量流量控制器是核心的气路执行元件，这款MKS制式的流量控制器，是针对小流量高纯气体输送场景做的结构适配。从实际使用角度看，这类设备不需要额外搭配温压补偿元件，就能直接测量并控制气体的质量流量，避开了体积流量随温压波动产生的测量误差，在恒压供气的闭环气路里，能把流量波动控制在极小范围内，满足工艺过程对气体输入量的稳定要求。

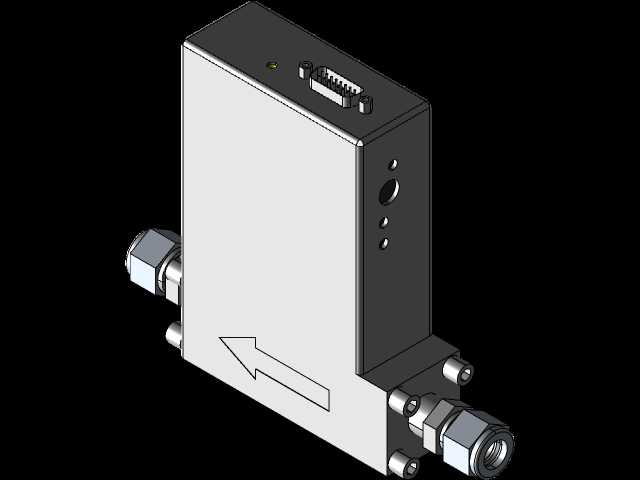

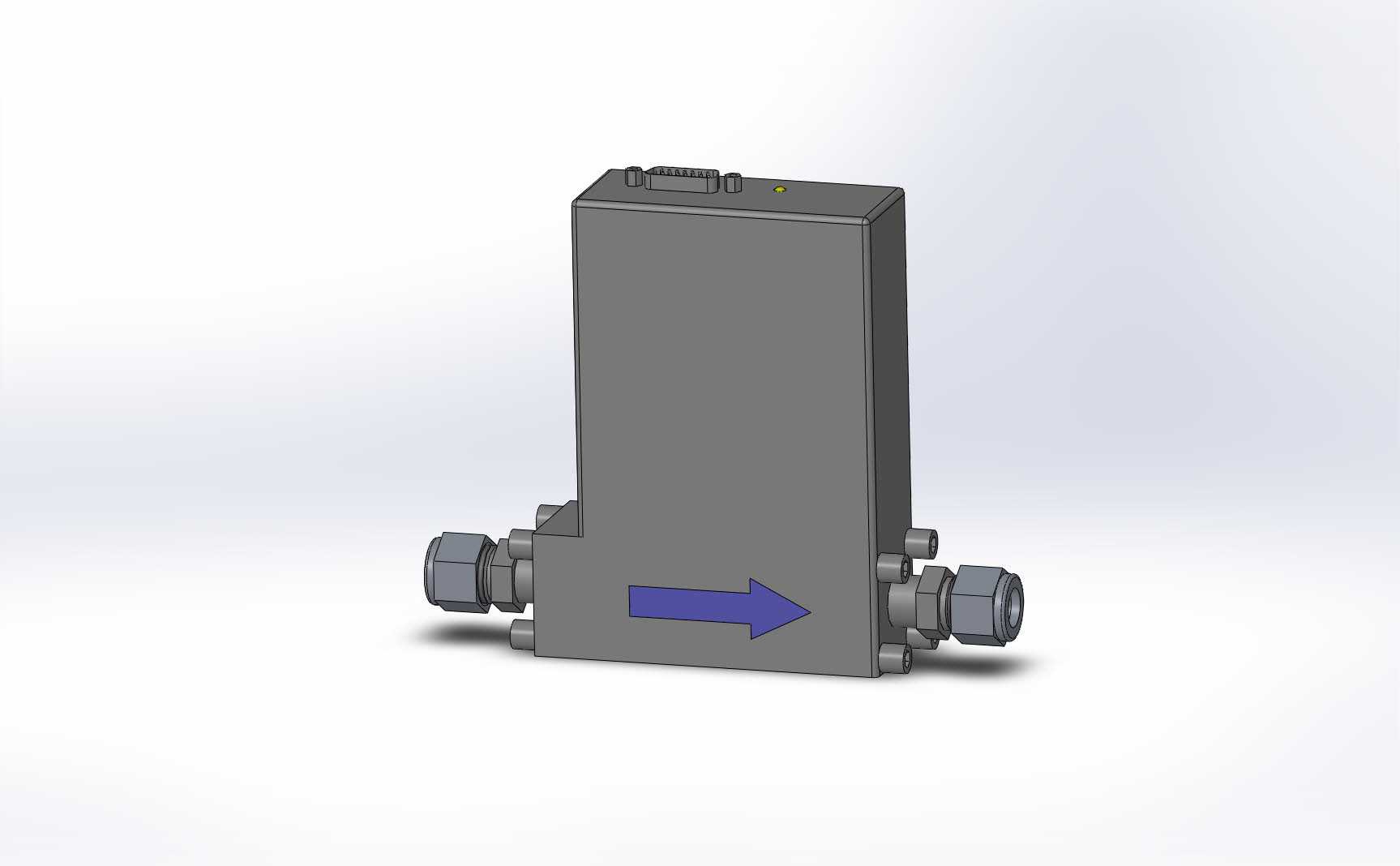

设计上整体采用方正的立式壳体结构，主体腔室做了一体化的铝合金硬质阳极氧化处理，既兼顾了气路部分的密封承压能力，也能减少外部电磁干扰对内部测控电路的影响，壳体表面没有多余的凸起结构，方便在密集排布的气路安装面板上做并排固定，不会和相邻的阀件、管路接头产生安装干涉。气路接口采用侧面水平进出的布局，流体方向通过壳体表面的蓝色箭头做了明确标识，安装时不需要额外核对流向，两端的卡套式接头适配常规的英制气路管路，拧紧后就能实现金属硬密封，满足高纯气体输送的无泄漏要求，接头的伸出长度做了严格控制，预留的扳手操作空间刚好满足常规开口扳手的拧紧作业，不会因为空间局促导致密封不到位。

设备顶部预留了电气连接接口和状态指示灯，接线方向垂直向上，不会和侧面的气路管路产生走线干涉，指示灯的位置刚好处于操作人员站立观察的视线高度，不用俯身就能快速判断设备的工作状态。内部结构上，测控流道做了层流整流设计，气体进入阀体后先经过整流段消除紊流，再通过传感单元完成流量检测，配合内置的比例调节阀做实时流量调整，响应速度能满足多数动态配气的工艺要求。安装边界方面，设备底部预留了两个固定安装孔位，孔位间距符合通用工业仪表的安装尺寸规范，既可以通过支架做导轨式安装，也能直接用螺丝固定在气路板上，整体安装高度控制在常规气路柜的层间预留尺寸范围内，不需要额外调整柜体的层板布局。这类流量控制器在实际选型搭配时，要注意气路的上下游压差匹配，同时避免管路中的杂质进入流道损坏传感元件，三维建模时已经把接口的密封槽位、安装孔的公差、壳体的倒角细节都做了还原，能直接用于气路系统的装配干涉检查，也能作为非标气路集成设计时的元件选型参考，提前排布好管路和走线的空间，避免实际装配时出现位置冲突。
