1/2英寸PEX管线固定卡扣结构设计

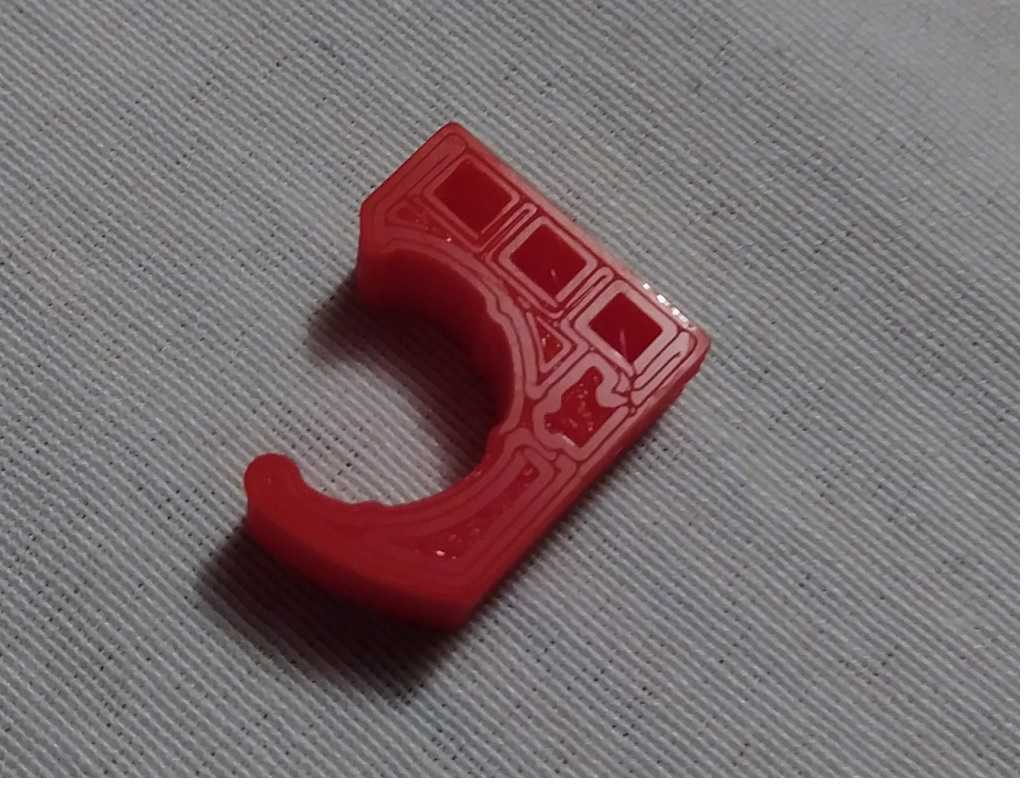

这款卡扣主要针对家装水电、小型设备内部布线场景里的1/2英寸PEX电源线、同外径流体输送管线做固定限位，日常施工里这类半英寸管线走明装或者设备内部排布时，很容易因为拉扯、设备运行震动出现移位、松脱，甚至和周边尖锐结构摩擦导致外层破损，这个卡扣就是为了解决这类小直径管线的固定痛点设计的。从结构上看，卡扣采用单侧开口的C型抱合结构，开口端做了圆弧过渡的导向倒角，安装时不需要完全拆解管线，只要对准开口稍用力按压，就能让管线卡入C型型腔，相比全封闭的管卡，现场施工效率能提升不少，尤其是后期管线维护调整时，不用拆卸整个固定件就能临时挪开管线，操作空间要求更低。卡扣的贴合安装面做了三处方形的凹陷减重槽，不是单纯为了省料，实际打印或者注塑生产时，这种结构能减少厚壁位置的缩痕，让零件成型后平面度更好，贴装在墙面、设备钣金面的时候不会出现翘边，粘接或者螺丝固定的接触面积更均匀，长期使用不会因为应力集中出现断裂。C型腔的内径严格匹配0.625英寸的管线外径，型腔内壁做了细微的磨砂纹理，卡入管线后能增加和管线外层的摩擦力，就算管线受到轴向的拉扯力，也不会从卡扣里滑脱，同时型腔边缘做了R0.8的圆角，不会割伤PEX材质的管线外层，避免长期使用后管线出现应力开裂。安装边界上，卡扣的整体厚度控制在3层PLA打印的常规厚度区间，贴装面的长宽尺寸刚好能覆盖常规的双面胶粘贴面积，也可以在中间预留的小孔位打自攻螺丝做永久固定，不管是临时布线还是永久固定都能适配。设计时特意考虑了小批量3D打印的工艺性，所有转角都做了圆角过渡，没有尖锐的直角结构，打印时不需要额外加支撑，摆放角度合适的话层间结合力足够，日常家装布线的受力场景下完全不会断裂，喷嘴温度适配常规PLA材料的打印区间，不管是个人DIY打印还是小批量注塑开模，结构都不需要做太大调整，能直接适配生产工艺。
