四通法兰连接球形腔体管路接头

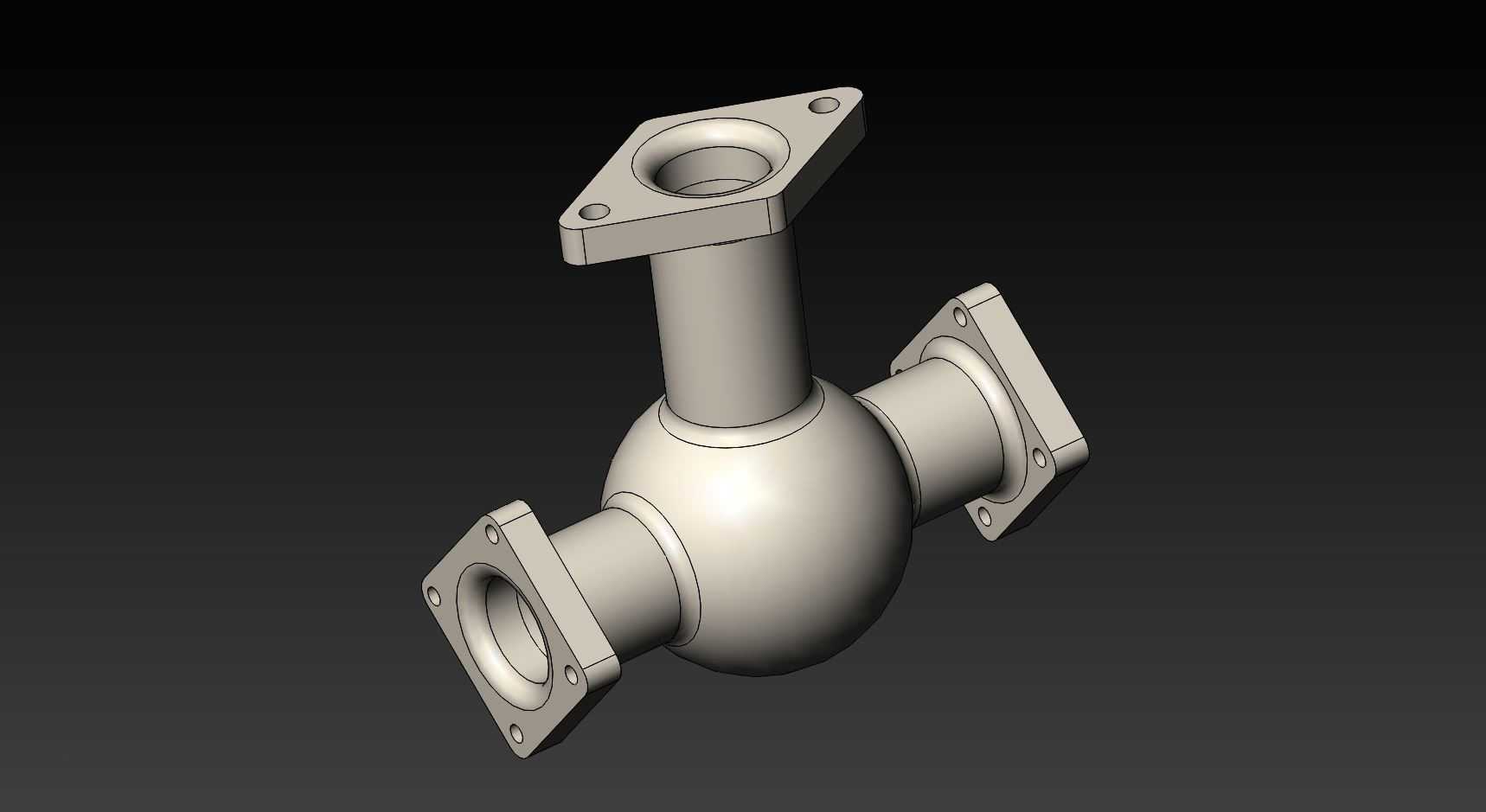

该接头主要应用于工业流体输送系统的管路交汇节点，常见于化工介质输送管网、暖通循环水系统、低压气动控制回路以及小型工艺设备的内部管路排布场景，可实现四个不同方向管路的连通与介质转向，在需要多支路分流、合流的管路布局中替代多个弯头与直通接头的组合，减少管路连接点数量，降低介质泄漏的潜在风险。从结构设计来看，主体采用球形腔体作为核心容腔，相较于传统直角多通接头的折角流道，球形内壁可让介质在腔体内实现更平缓的流向切换，减少介质在交汇处的湍流冲击，降低管路运行过程中的振动与流阻损耗，尤其适用于对压力波动敏感的低压流体输送场景。四个连接端均采用方形法兰结构，法兰面预留对称安装孔，安装时可通过螺栓与对应管路端的法兰片锁紧，法兰密封面可适配橡胶垫片或金属缠绕垫片，满足不同压力等级、不同介质特性的密封需求；方形法兰相较于圆形法兰，在狭小安装空间内更易对准孔位，拧紧螺栓时操作空间要求更低，适合设备内部紧凑布局的管路安装。设计阶段优先考虑了安装边界的适配性，四个连接端的轴线处于同一平面内，相邻端口轴线夹角为90度，其中一个端口垂直于其余三个水平排布的端口所在平面，可适配水平管路加垂直支路的常规管路布局；法兰端的安装孔位采用等距对称设计，可兼容同通径的标准法兰连接件，无需额外加工转接件即可完成装配。建模过程中对球形腔体与各连接管段的衔接处做了圆弧过渡处理，既避免了结构应力集中，提升接头整体承压能力，也让流道内壁无突兀折角，减少介质残留的可能性，适用于输送洁净度要求较高的流体介质。各法兰端面的平面度、连接管段的同轴度均按照常规管路配件的公差要求做了结构预留，实际生产时可根据输送介质的腐蚀性、工作压力等级选择铸铁、不锈钢或工程塑料等不同材质进行加工，适配不同工况的使用需求。
