莱波尔德重力轮趣味机械演示装置

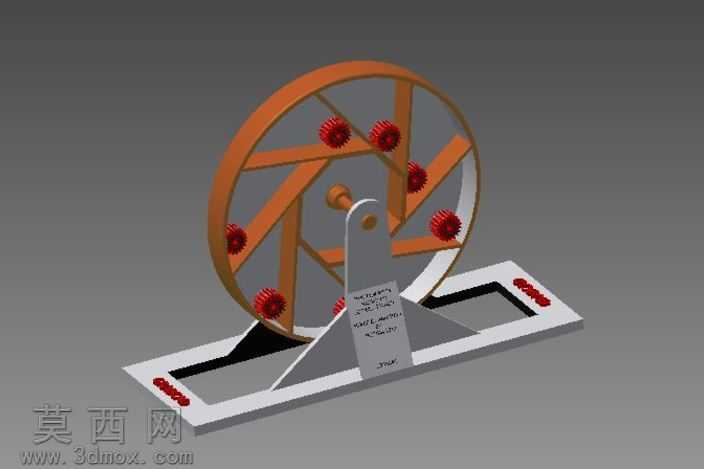

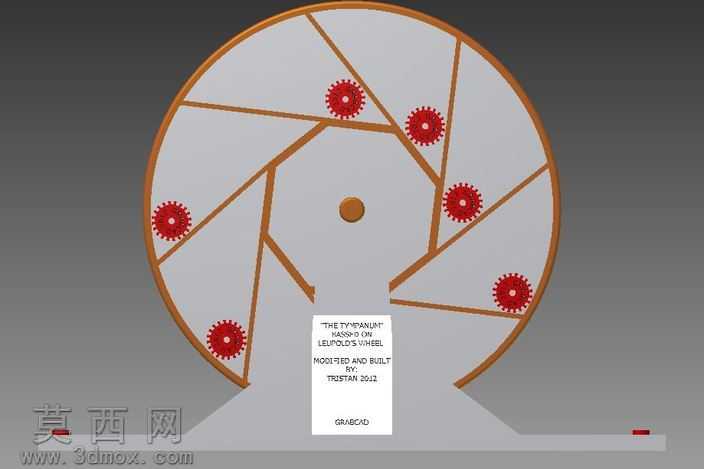

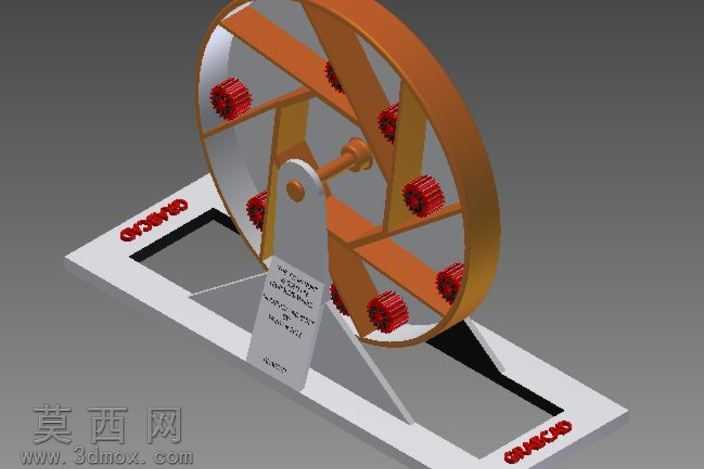

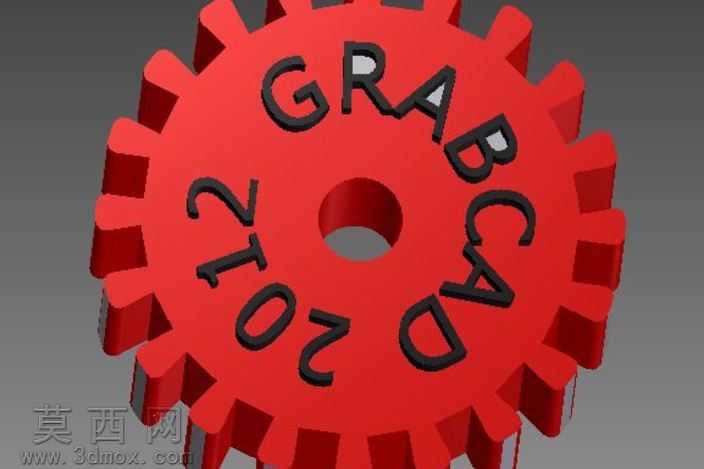

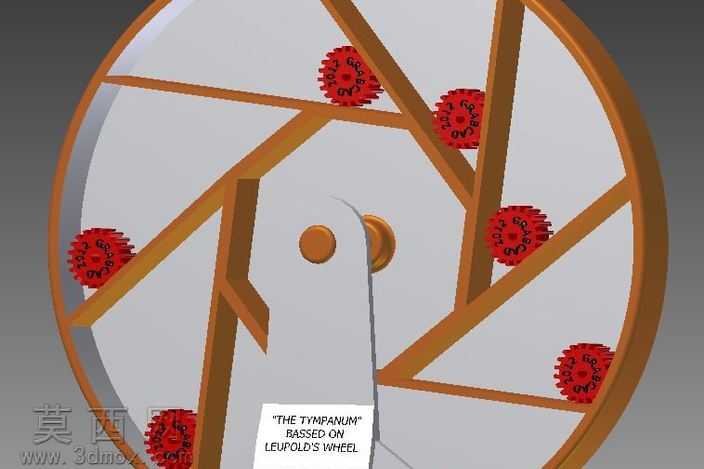

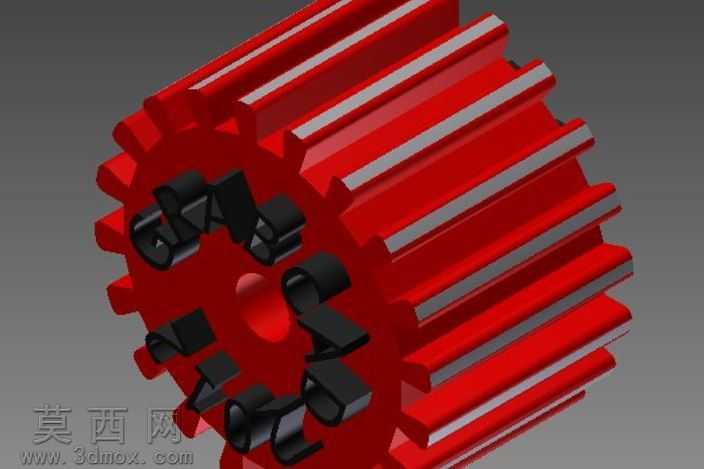

本作品为莱波尔德重力轮趣味机械演示装置，采用三维建模软件完成全参数化结构设计，整体由支撑底座、立式支架、轮体、偏心配重齿轮四个核心部分组成。建模阶段首先完成支撑底座的轮廓绘制，采用带镂空减重槽的板式结构，通过拉伸命令生成实体后对边缘做倒圆角处理，避免尖锐棱角带来的违和感，同时在底座表面预留标识刻印的特征位，还原经典演示装置的外观细节。立式支架采用两块对称的三角支撑板搭配顶部转轴座的结构，建模时严格校准转轴孔的同轴度公差，确保轮体安装后转动无卡滞，支架与底座之间采用凸台定位加螺栓紧固的连接结构，在三维软件中完成装配干涉检查，确认所有连接位无错位、无穿模问题。轮体主体采用轮辐式结构，外圈为环形轮缘，内部通过六根均匀分布的轮辐连接中心轮毂，轮毂处设计有与转轴配合的通孔，轮辐与轮缘、轮毂的连接位置均做加强筋处理，提升整体结构强度。每根轮辐的外端靠近轮缘位置，都安装有一个可绕自身轴转动的红色齿轮配重，建模时为每个配重齿轮设计独立的转动副，还原重力轮依靠偏心配重产生转动力矩的核心结构原理。材质渲染阶段，为轮缘赋予金属铜质感材质，调整反射率与粗糙度参数模拟金属哑光质感，轮辐与支架、底座赋予白色硬质塑料材质，配重齿轮赋予红色工程塑料材质，通过不同材质的色彩与质感区分，清晰展现装置的各个结构组成。场景搭建时采用灰色渐变背景，添加三点布光系统，主光从侧上方照射突出结构轮廓，辅光补全暗部细节避免死黑，背光勾勒模型边缘提升立体感，最终渲染图清晰展现装置的整体形态与结构细节。设计思路上围绕重力轮的经典力学演示需求，在保证结构可动性的前提下简化非必要零件，既还原了经典重力轮的力学演示功能，也兼顾了桌面摆件的美观性，可作为科普教具直观展示偏心重力驱动的机械原理，也可作为趣味桌面摆件展示机械结构之美，建模过程中所有转动副均预留合理装配间隙，确保3D打印后可顺利组装实现转动功能。
