可调式管道杆体夹持固定金属支架

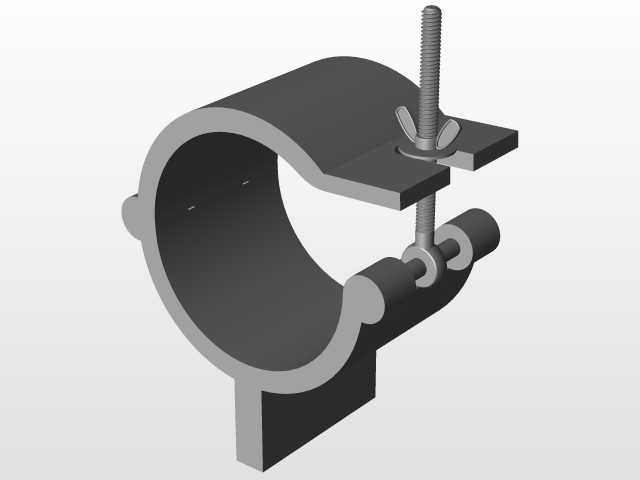

在现场管线布设、临时工装搭建、户外杆件挂载这类作业场景里，经常会遇到不同外径的圆柱形管道、圆杆需要快速固定的需求，常规定径管夹适配范围窄，遇到管径偏差就无法装夹，焊接固定又会破坏基材表面，后期调整拆卸难度极大，这款可调夹持支架就是针对这类痛点设计的实用构件。从结构设计逻辑来看，主体采用半开式C型抱箍作为核心夹持基体，抱箍内壁做了圆弧过渡处理，没有尖锐棱角，和圆柱类工件接触时能形成更大的贴合面，避免局部应力集中夹伤管壁或者杆体表面，抱箍的开口侧预留了足够的调节余量，不需要完全拆分构件就能套入待固定的管件，现场安装时能大幅缩减操作步骤。抱箍上方集成了蝶形螺钉锁紧机构，蝶形手柄的设计不需要额外借助扳手类工具，徒手就能完成锁紧和松脱操作，在高空作业、狭小空间作业这类不方便携带工具的场景下实用性很强，螺钉的行程覆盖了常见的小直径管材、圆杆的尺寸范围，锁紧时压力通过端部的压块均匀传递到待固定工件表面，不会因为单点压力过大造成工件变形。抱箍下方延伸出带铰接孔的连接耳座，配套的铰接销轴可以连接下部的固定支座，支座上同样预留了安装平面，可以通过螺栓或者焊接的方式固定在设备机架、墙面、工装平台等基础面上，铰接结构允许抱箍在一定角度范围内调整俯仰角度，适配管线走向有倾斜角度的安装场景，不需要额外加工过渡连接件。从安装边界来看，抱箍的最小夹持直径可以覆盖常规小口径流体输送管道、设备操作杆、传感仪器安装杆的尺寸，最大张开量能适配比基准直径大30%左右的圆柱工件，下部支座的安装孔位间距按照通用五金安装标准设计，能和市面上常见的角钢、方管机架的安装孔直接匹配，不需要现场重新打孔。实际使用中，这类构件既可以用在生产车间里临时固定压缩空气管路、冷却液输送管，也能在户外施工时固定临时照明杆、设备操作手柄，还能作为工装夹具的辅助固定件，用来定位待加工的圆棒类工件，锁紧后的夹持力足够承受常规管线的自重以及小型挂载件的重量，不会出现松脱滑移的问题。整个构件的受力路径经过优化，锁紧时的作用力直接沿着螺钉轴线传递到抱箍基体，没有多余的受力拐点，长期使用也不会出现构件变形导致的锁紧失效问题，所有活动铰接位置都预留了装配间隙，不会因为加工公差出现卡滞，即使在有少量粉尘、碎屑的作业环境里也能正常操作。
