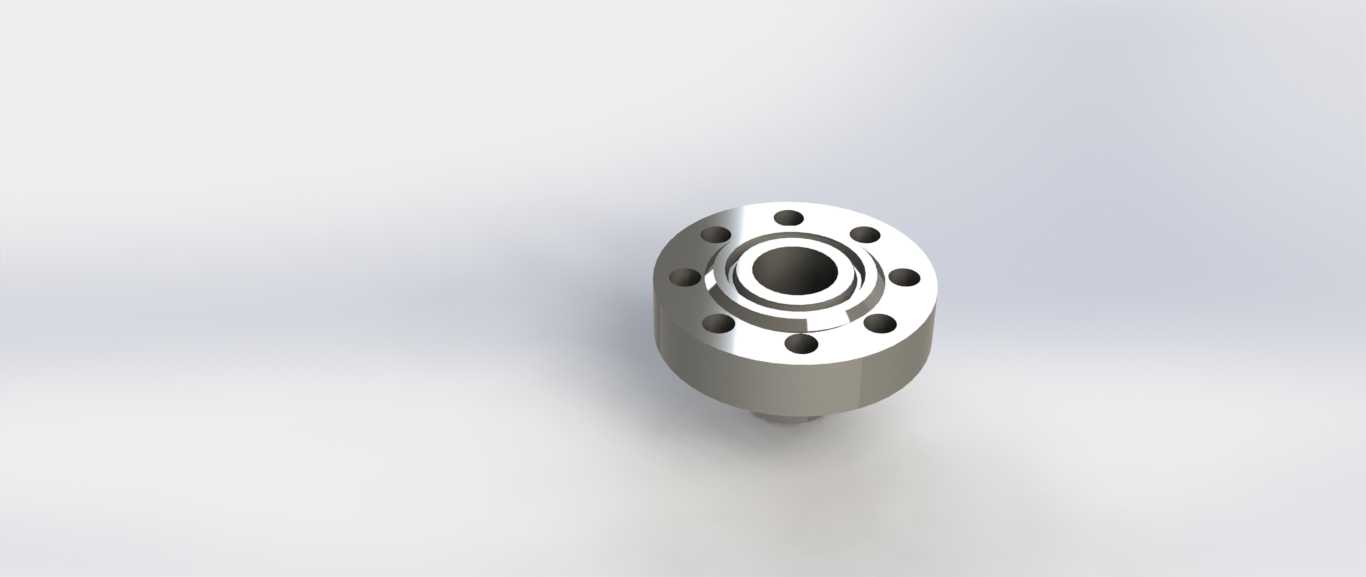

ANSI标准2500磅级5寸对焊法兰结构

这款高压对焊法兰主要应用于石油炼化加氢装置、超高压蒸汽输送管线、化工高压反应系统的管路连接场景，在2500磅级的高压工况下承担管路对接、介质密封的核心作用，适配公称直径5英寸的高压管路，可承受高温高压下的流体冲击与压力波动。设计阶段首先匹配ANSI B16.5标准的尺寸公差要求，法兰颈部采用渐变过渡的锥颈结构，相比平焊法兰大幅降低焊接位置的应力集中系数，能有效分散管路运行中产生的轴向拉力、弯曲力矩与振动载荷，避免长期高压工况下焊缝位置出现疲劳开裂。法兰密封面采用突面结构，可适配缠绕式垫片、金属环垫等多种高压密封元件，螺栓孔沿法兰盘圆周均匀分布，孔位公差严格匹配标准要求，保证现场安装时螺栓可顺利穿入，无需额外扩孔修正，相邻螺栓孔的角度偏差控制在标准允许范围内，避免紧固时出现偏载导致密封失效。从安装边界来看，法兰颈部的外径尺寸与对接管道的外径完全匹配，焊接端开有标准坡口，现场焊接时可实现全焊透结构，保证焊接接头的强度与法兰本体一致；法兰盘的整体厚度经过强度校核，在2500磅级的额定压力下，不会发生盘面变形导致密封面泄漏，背面的螺栓承载面经过平整加工，保证螺栓紧固时受力均匀。实际选型应用中，这类高压法兰通常搭配高强度合金螺栓使用，紧固时需按照对角分步的扭矩要求操作，避免密封面压偏；法兰的流道内径与对接管道内径保持一致，减少管路内部的介质流阻，避免高速流体在法兰位置产生涡流冲刷，延长管路整体的使用寿命。建模过程中严格还原标准规定的所有尺寸细节，包括颈部过渡圆角、螺栓孔倒角、密封面粗糙度对应的结构特征，可直接用于管路系统的装配干涉检查、应力仿真分析，也可作为生产加工的尺寸参考，帮助设计人员快速完成高压管路系统的布局设计，减少重复建模的工作量。
